Intel Core i7 e Core i5: le prime cpu Lynnfield

Abbiamo segnalato come i nuovi processori della famiglia Lynnfield utilizzino un nuovo Socket, modello 1156 LGA. Questa nuova piattaforma è destinata a venir utilizzata da Intel per la maggior parte dei processori di futura introduzione sul mercato, compresi quelli basati su architettura Westmere a 32 nanometri che integreranno sullo stesso package anche il sottosistema video.

da sinistra: socket 775 LGA; socket 1366 LGA

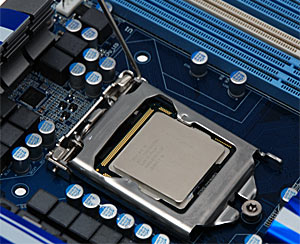

A differenza del Socket 1366 LGA, oltre che di quello 775 LGA, il Socket 1156 LGA ha un meccanismo di fissaggio del processore al socket del tipo a scorrimento. Da un lato è montata una leva, che si sviluppa lungo tutto il Socket e tiene bloccata la cpu, mentre dall'altro lato è presente un perno fissato sulla scheda madre grazie al quale la placca di fissaggio viene ancorata alla cpu.

Il meccanismo di fissaggio del processore al socket è molto pratico, complessivamente più semplice da utilizzare rispetto sia al Socket 775 LGA sia a quello 1366 LGA.

L'area attorno al socket del processore prevede, al pari delle soluzioni 1366 e 775, i 4 perni di fissaggio per il sistema di raffreddamento. Intel ha sviluppato un approccio identico a quello delle altre due tipologie di processori per la nuova piattaforma Socket 1156 LGA, ma ha implementato dei fori per il sistema di raffreddamento che non sono meccanicamente compatibili con i dissipatori sviluppati per le altre due tipologie di processori.

E' questo un grave limite a nostro avviso, in quanto porterà ad un ulteriore incremento nel numero di prodotti presenti in commercio differenti tra di loro solo per i dispositivi di fissaggio alla scheda madre. Alcuni produttori di schede madri hanno implementato sulle proprie soluzioni Socket 1156 LGA anche perni di fissaggio compatibili con i dissipatori 1366 LGA presenti in commercio: si tratta di soluzioni al momento adottate solo da un ridotto numero di modelli. Alcuni produttori di sistemi di raffreddamento hanno sviluppato appositi adattatori per convertire i propri sistemi Socket 1366 LGA in Socket 1156 LGA, in modo del resto molto simile a quanto avvenuto lo scorso autunno al debutto delle prime schede madri Socket 1366 LGA.
