ATI Radeon HD 5700: DirectX 11 per la fascia media

ATI Radeon HD 5700: DirectX 11 per la fascia media

Con il debutto delle schede Radeon HD della serie 5700 AMD presenta la seconda famiglia di soluzioni DirectX 11, orientandosi al segmento di mercato tra 100,00€ e 150,00€ di prezzo dopo aver presentato alcune settimane fa, con le schede Radeon HD 5800, le proposte top di gamma a singola GPU

di pubblicato il nel canale Schede Video
ATIAMDRadeon


Introduzione

Nel corso del mese di Settembre AMD ha presentato due nuove schede video top di gamma, le prime basate su architettura compatibile via hardware con le API DirectX 11: ci riferiamo alle soluzioni Radeon HD 5870 e Radeon HD 5850, che abbiamo avuto modo di analizzare rispettivamente in questo e quest'altro articolo. Tra fine 2009 e inizio 2010 AMD mira ad aggiornare completamente la propria gamma di soluzioni video, completando la famiglia di soluzioni DirectX 11 anche nei segmenti di fascia media ed entry level.

La strategia del produttore americano è chiara: partire con un'architettura video di buona ma non estrema complessità costruttiva, come quella RV870 adottata dalle due schede Radeon HD serie 5800, per sviluppare da questa prodotti dal costo più contenuto che ne condividano le caratteristiche tecniche alla base ma con le opportune semplificazioni miranti a contenere i costi. Da questo approccio deriva il lancio odierno, quello delle schede Radeon HD 5770 basate su GPU nota con il nome in codice di RV840. Non mancherà ovviamente anche una proposta top di gamma con due GPU, attualmente indicata con il nome di Hemlock e che vedremo presumibilmente sul mercato come serie Radeon HD 5800 X2.

Sono due le proposte che compongono questa nuova serie: da un lato la scheda Radeon HD 5770 e dall'altra quella Radeon HD 5750. L'analogia con le proposte Radeon HD 5800 è ben evidente: potremmo infatti sintetizzare queste due schede, analizzandone le specifiche tecniche, come pari alla metà dei due modelli serie 5800 valutando il numero di stream processors e l'ampiezza del bus memoria.

ATI Radeon HD 5770

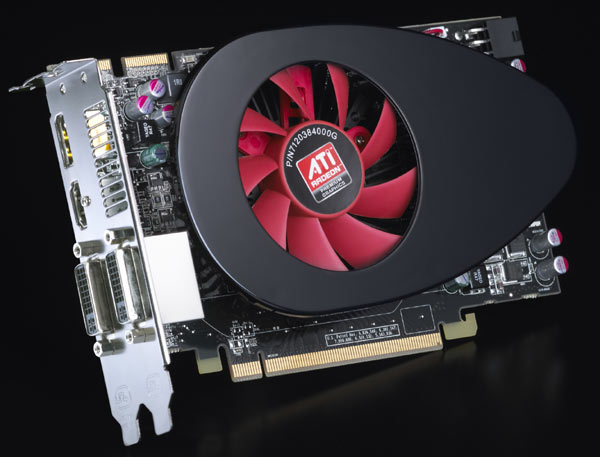

ATI Radeon HD 5750

Le nuove schede sono caratterizzate da un ingombro simile in termini di spessore, occupando l'area di due slot sulla scheda madre per via dell'imponente sistema di raffreddamento. Troviamo un singolo connettore di alimentazione PCI Express a 6 pin, porte DVI, HDMI e Display port nel pannello delle connessioni posteriori per il supporto alla tecnologia Eyefinity e una lunghezza complessiva che risulta essere superiore nel modello Radeon HD 5770, scheda che del resto ha un design che ricorda molto da vicino quello delle due proposte ATI Radeon HD della serie 5800.

Lo schema seguente riassume le caratteristiche tecniche delle soluzioni NVIDIA e AMD a singola GPU, comprendendo anche le nuove proposte della serie Radeon HD 5000:

Specifiche NVIDIA GTX 260 NVIDIA GTX 275 NVIDIA GTX 285 ATI Radeon HD 4770 ATI Radeon HD 4850 ATI Radeon HD 4870
tecnologia produttiva 55nm 55nm 55nm 40nm 55nm 55nm
tipo GPU G200 G200 G200 RV740 RV770 RV770
numero GPU 1 1 1 1 1 1
clock GPU 576 MHz 633 MHz 648 MHz 750 MHz 670 MHz 750 MHz
numero stream processors 216 240 240 640 800 800
clock stream processors 1.242 MHz 1.404 MHz 1.476 MHz 750 MHz 625 MHz 750 MHz
ROPs 28 28 32 16 16 16
TMU 64 80 80 32 40 40
quantitativo memoria 896MB 896MB 1.024MB 512MB 512MB 512MB
tipologia memoria GDDR3 GDDR3 GDDR3 GDDR5 GDDR3 GDDR5
clock memoria 2.000 MHz 2.268 MHz 2.480 MHz 3.200 Mhz 2.000 Mhz 3.600 Mhz
interfaccia memoria 448bit 448bit 512bit 128bit 256bit 256bit
bandwidth memoria 111,2 GB/s 140,8 GB/s 158,7 GB/s 51,2 GB/s 64 GB/s 115,2 GB/s
connettori alimentazione 2x6pin 2x6pin 2x6pin 1x6pin 1x6pin 2x6pin
Specifiche ATI Radeon HD 4890 ATI Radeon HD 5750 ATI Radeon HD 5770 ATI Radeon HD 5850 ATI Radeon HD 5870
tecnologia produttiva 55nm 40nm 40nm 40nm 40nm
tipo GPU RV790 RV840 RV840 RV870 RV870
numero GPU 1 1 1 1 1
clock GPU 850 MHz 700 MHz 850 MHz 725 MHz 850 MHz
numero stream processors 800 720 800 1440 1600
clock stream processors 850 MHz 700 MHz 850 MHz 725 MHz 850 MHz
ROPs 16 16 16 32 32
TMU 40 36 40 72 80
quantitativo memoria 1.024MB 1.024MB 1.024MB 1.024MB 1.024MB
tipologia memoria GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
clock memoria 3.900 Mhz 4.600 MHz 4.800 MHz 4.000 MHz 4.800 MHz
interfaccia memoria 256bit 128bit 128bit 256bit 256bit
bandwidth memoria 124,8 GB/s 73,6 GB/s 76,8 GB/s 128 GB/s 153,6 GB/s
connettori alimentazione 2x6pin 1x6pin 1x6pin 2x6pin 2x6pin

La scheda Radeon HD 5770 si propone sul mercato quale evoluzione del progetto Radeon HD 4770, scheda presentata la scorsa primavera che per la prima volta ha visto l'utilizzo della tecnologia produttiva a 40 nanometri. Vediamo in dettaglio quali siano gli elementi base della nuova proposta ATI:

  • tecnologia produttiva a 40 nanometri: il chip RV840 eredita dalla scheda Radeon HD 4770 lo stesso processo produttivo, condiviso del resto anche con le schede Radeon HD della serie 5800;
  • 800 stream processors: il numero di stream processors è pari alla metà di quelli integrati nelle soluzioni Radeon HD 5870, utilizzando lo stesso approccio. Troviamo 10 SIMD, all'interno delle quali sono presenti 80 stream processors divisi in 16 Thread processors. L'architettura base è la stessa delle soluzioni Radeon HD 5800, con ovviamente una semplificazione nel numero di unità di elaborazione presenti;
  • il memory controller utilizza moduli GDDR5, abbinati a bus da 128bit di ampiezza. L'approccio è identico a quello seguito da ATI per le schede Radeon HD 4770, con un incremento della frequenza di clock da 3.200 MHz agli attuali 4.800 MHz che ha permesso di ottenere una bandwidth più elevata (76,8 Gbytes al secondo contro i 51,2 della scheda Radeon HD 4770). Anche in questo caso le specifiche tecniche sono pari allammetà di quelle della scheda Radeon HD 5870, che utilizza lo stesso tipo di memoria ma con bus da 256bit di ampiezza;
  • dotazione di memoria video pari a 1.024 Mbytes: in genere una scheda video destinata a questo segmento di mercato è sempre stata abbinata ad una dotazione di memoria di 512 Mbytes, giudicata più che sufficiente per le risoluzioni video alle quali una soluzione di questo prezzo viene tipicamente utilizzata.

Passando al modello Radeon HD 5750 possiamo evidenziare marginali differenze: al pari di quanto fatto con le schede Radeon HD 5850 rispetto a quelle HD 5870 AMD ha diminuito il numero di stream processors, passando da 800 a 720: il numero di SIMD engines diminuisce quindi da 10 a 9 (20 per le schede Radeon HD 5870 e 18 per quelle Radeon HD 5850). Il controller memoria è rimasto invariato: troviamo moduli GDDR5 con bus a 128 bit di ampiezza con frequenza di clock di 4.600 MHz, 200 MHz inferiore rispetto alla scheda Radeon HD 5770 per una bandwidth massima teorica che diminuisce in misura marginale (73,6 contro 76,8 Gbytes al secondo). A seconda delle scelte del produttore potremo trovare schede Radeon HD 5750 con una dotazione di memoria video di 512 oppure 1.024 Mbytes; per le schede Radeon HD 5770 il quantitativo, almeno stando alle informazioni fornite da AMD, è sempre pari ad almeno 1.024 Mbytes.

Una nota sui prezzi: la scheda Radeon HD 5770 viene proposta ad un listino ufficiale di 159 dollari; per la scheda Radeon HD 5750 il costo ufficiale varia da 129 a 109 dollari, a seconda della dotazione di memoria video onboard.


^
