Radeon X1600 XT e GeForce 6800 GS: la nuova fascia media

La scheda video GeForce 6800 GS analizzata in occasione di questo articolo è marcata Point Of View. Non si tratta, quindi, di un esemplare di pre-produzione, ma di un prodotto attualmente disponibile sul mercato.

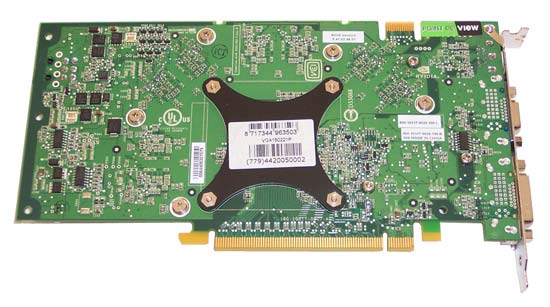

Il PCB di questa GeForce 6800 GS è basato sul reference design della GeForce 7800 GT. Naturalmente c'è stata un'opera di riadattamento di alcuni dettagli minori in quanto l'alimentazione richiesta da G70 è sicuramente superiore a quella di NV42

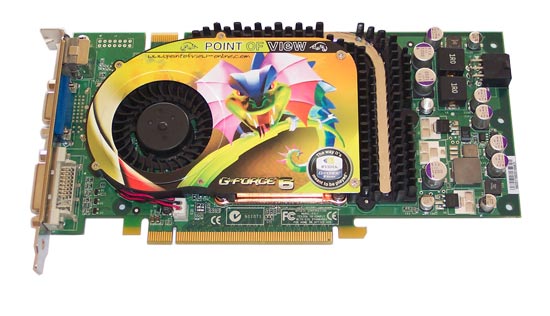

Il sistema di raffreddamento adottato, invece, è stato ripreso in toto da quello della reference board GeForce 6800 GT. Si tratta di una soluzione single slot, che quindi non impedisce l'utilizzo dello slot adiacente a quello PCI Express 16x, dotata di uno schema di funzionamento ad heatpipe. La zona centrale del dissipatore è raffreddata dal classico canale a conduzione forzata ed è collegata ad una heatpipe, cioè un tubo metallico contenente un gas o un liquido, che rende uniforme la distribuzione del calore convogliando verso le alette di raffreddamento anche quello prodotto dai moduli di memoria GDDR3. In termini di inquinamento acustico e temperatura, il sistema di raffreddamento adottato raggiunge, come vedremo successivamente, ottimi livelli.

Tutta la zona destra della scheda è dedicata agli elementi discreti per l'alimentazione del processore grafico e delle memorie. Nelle vicinanze troviamo inoltre anche il connettore a sei pin per l'alimentazione supplementare: nonostante la complessità inferiore del processore grafico NV42 rispetto a NV40 e l'uso del processo produttivo a 0.11 micron, le schede GeForce 6800 GS richiedono più potenza rispetto a quella erogabile dal bus PCI Express 16x a causa delle frequenze piuttosto elevate di core e memoria.

Naturalmente le schede GeForce 6800 GS sono compatibili con la tecnologia SLI ed è per questo motivo che in alto sulla sinistra troviamo la classica predisposizione per il collegamento del ponticello SLI. La staffa di fissaggio presenta un'uscita DVI-I, un'uscita VGA ed un'uscita TV di tipo S-Video.
