AMD Radeon HD 6870 e 6850: DX 11 di seconda generazione

Rimuoviamo il sistema di raffreddamento delle due schede Radeon HD 6870 e 6850 così da verificare quali componenti siano presenti sul PCB.

La GPU Barts ha forma rettangolare, con disposizione ruotata di 45 gradi rispetto al PCB stesso seguendo in questo quanto adottato da AMD per le precedenti schede video della famiglia ATI Radeon HD. La superficie complessiva è pari a 255 millimetri quadrati, inferiore quindi ai 334 millimetri quadrati delle soluzioni RV870 adottate con le schede Radeon HD 5870 e Radeon HD 5850.

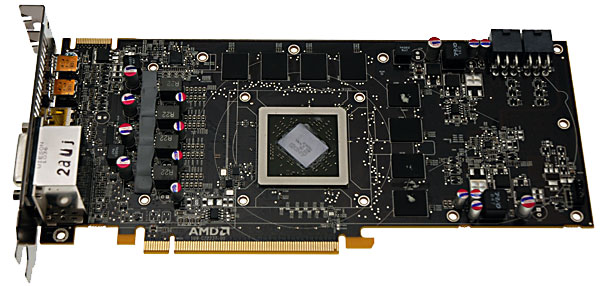

Il PCB della scheda Radeon HD 6870 vede buona parte della circuiteria di alimentazione, con 4+1+1 VRM, disposta a ridosso della staffa delle connessioni video; tipicamente per schede video di questa potenza elaborativa l'area scelta è quella tra GPU e parte posteriore. Gli 8 moduli memoria GDDR5, da 1 Gbit ciascuno, sono disposti a L attorno alla GPU; si notano sulla parte superiore il connettore CrossFireX, per collegare una seconda scheda in parallelo, e i due connettori di alimentazione PCI Express a 6 pin.

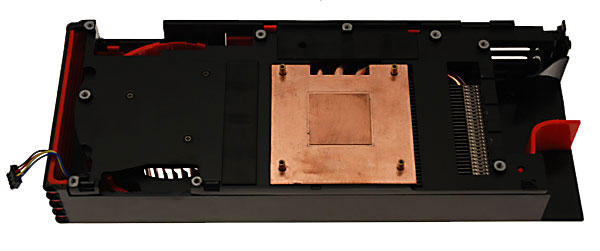

Il dissipatore di calore vede un corpo centrale in rame a diretto contatto con la GPU, dal quale si propagano alcune heatpipes che terminano in altri radiatori in alluminio. I moduli memoria GDDR5 sono a diretto contatto con la placca di dissipazione di colore nero, con frapposta una striscia di materiale termoconduttivo non visibile nell'immagine.

Il PCB della scheda Radeon HD 6850 è ancora più semplice rispetto a quello del modello 6870; la circuiteria di alimentazione, anche in questo caso con 4+1+1 VRM, è stata spostata sull'estremità destra e ritroviamo il singolo connettore CrossFireX nella parte superiore. Il connettore di alimentazione PCI Express a 6 pin, di tipo singolo, è rivolto per il lungo mentre nella scheda Radeon HD 6870 è posizionato nella parte superiore.

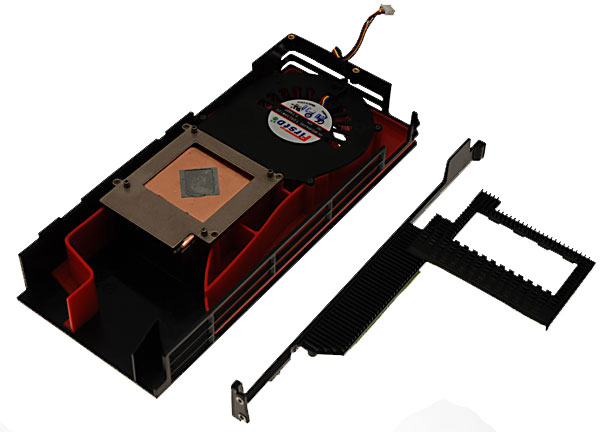

Il sistema di dissipazione vede un corpo centrale in rame, meno complesso di quello della scheda Radeon HD 6870, a diretto contatto con la GPU; per la memoria video è presente una placca in alluminio con alcune alette di raffreddamento, che beneficia del flusso d'aria soffiato dalla ventola.

Nel complesso le schede AMD Radeon HD 6800 hanno una costruzione, a livello del PCB, più semplificata e meno costosa delle equivalenti proposte Radeon HD 5800; da questo ne deriva un prezzo finale che è più ridotto, grazie anche alla possibilità per i produttori di adottare un PCB a 6 layer contro gli 8 layer richiesti per le schede Radeon HD 5800. La GPU barts è pin compatible con quella RV870: questo permette, quantomeno in teoria, di utilizzare un PCB per scheda Radeon HD 5800 per costruire una scheda Radeon HD 6800. Riteniamo molto difficile che un partner AIB possa scegliere questo tipo di approccio, in quanto il costo di produzione sarebbe superiore e si renderebbe impossibile avere a disposizione le stesse uscite video della reference board.
