AMD Radeon HD 6870 e 6850: DX 11 di seconda generazione

AMD Radeon HD 6870 e 6850: DX 11 di seconda generazione

Con la famiglia 6800 AMD presenta le prime schede DirectX 11 di seconda generazione, abbandonando del tutto il brand ATI per le proprie soluzioni desktop. Posizionate nella soglia d'ingresso tra le proposte di fascia medio alta, le due nuove schede si distinguono per un ottimo bilanciamento tra consumi e prestazioni velocistiche, in attesa del debutto delle soluzioni Radeon HD 6900.

di pubblicato il nel canale Schede Video
ATIAMDRadeon


Le schede Radeon HD 6800

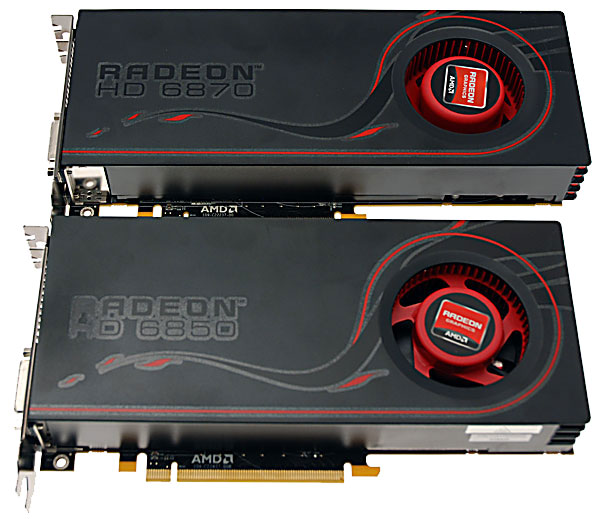

Le due schede Radeon HD 6870 e 6850 utilizzano una costruzione molto simile, con la principale differenza data dalla lunghezza complessiva inferiore nella seconda di circa 2 cm. Il design vede un sistema di raffreddamento a 2 slot con ventola posizionata nella parte anteriore, che soffia aria sul dissipatore di calore espellendola in parte dalla griglia posteriore e in parte da alcune feritoie poste superiormente. Quelle raffigurate sono due reference board fornite da AMD. Al debutto vari partner presenteranno proprie interpretazioni delle soluzion Radeon HD 6850, mentre uelle Radeon HD 6870 saranno inizialmente tutte basate su reference design; in seguito vedremo anche schede con PCB custom e frequenze di clock differenti da quelle di default.


Messe accanto alle due soluzioni Radeon HD 5870 e Radeon HD 5850, le due nuove proposte AMD si caratterizzano per un design complessivamente molto simile e per una lunghezza più ridotta: 24,8 cm per la scheda AMD Radeon HD 6870 e 22,7 cm per quella AMD Radeon HD 6850. Le due nuove schede si dimostrano essere leggermente più lunghe rispettivamente di Radeon HD 5850 e Radeon HD 5770, come da schema qui riportato:

  • NVIDIA GeForce GTX 480: 26,7 cm
  • NVIDIA GeForce GTX 285: 26,7cm
  • NVIDIA GeForce GTX 295: 26,7cm
  • NVIDIA GeForce GTX 470: 24 cm
  • NVIDIA GeForce GTX 460: 21 cm
  • AMD Radeon HD 6870: 24,8 cm
  • AMD Radeon HD 6850: 22,7 cm
  • ATI Radeon HD 5970: 30,5cm
  • ATI Radeon HD 5870: 27,7cm
  • ATI Radeon HD 4870 X2: 26,7cm
  • ATI Radeon HD 5850: 24cm
  • ATI Radeon HD 4890: 24cm
  • ATI Radeon HD 5770: 22cm
  • ATI Radeon HD 5750: 20cm
  • ATI Radeon HD 5670: 17cm


La scheda Radeon HD 6870 utilizza due connettori di alimentazione PCI Express a 6 pin, mentre quella Radeon HD 6850 è limitata ad un singolo connettore; per quest'ultima, di conseguenza, non ci si può attendere un valore di TDP massimo superiore a 150 Watt, limite che sale a 225 Watt per la scheda Radeon HD 6870. Ricordiamo come ogni connettore PCI Express a 6 pin possa fornire come massimo 75 Watt, che si aggiungono ai 75 Watt della connessione PCI Express 16x.


Le connessioni video sono identiche per le due schede: troviamo due porte DVI, un connettore HDMI e due connettori Mini Display Port; le configurazioni multimonitor selezionabili con queste schede video verranno approfondite nel capitolo dedicato alla tecnologia Eyefinity. Notiamo anche la griglia per l'evacuazione dell'aria calda soffiata dalla ventola sul dissipatore di calore, che riprende lo stesso design adottato dalle schede Radeon HD della serie 5800.


Entrambe le schede prevedono un connettore CrossFireX sulla parte superiore, così da poter configurare setup con due schede che operano in parallelo; il connettore è singolo pertanto è possibile utilizzare solo un massimo di due schede video identiche in parallelo. Non sappiamo se questa scelta verrà portata avanti anche con le soluzioni Radeon HD 6900 basate su GPU Cayman, limitando configurazioni a 4 GPU al solo abbinamento tra due schede video dotate ciascuna di due GPU sullo stesso PCB.


^
