ATI Radeon HD 2600 XT e HD 2400 XT

Proposta in un segmento di mercato ben più basso, la scheda Radeon HD 2400 XT riprende la stessa architettura a shader unificati delle soluzioni Radeon HD 2600 e Radeon HD 2900 XT, integrando solo 40 stream processing unit al posto delle 120 e 320 delle altre due famiglie di GPU. La frequenza di funzionamento, grazie alla tecnologia produttiva a 65 nanometri, rimane molto vicina a quella della soluzione Radeon HD 2600XT con una frequenza di 700 MHz, mentre i 256 Mbytes di memoria video GDDR3 hanno frequenza di funzionamento di 800 MHz (1.600 MHz effettivi), abbinati a bus da 64bit di ampiezza.

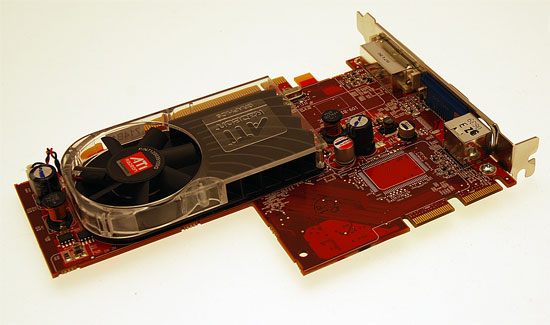

Il layout della reference board è decisamente particolare: il PCB ha infatti una forma asimmetrica, con la parte superiore lunga circa la metà dell'intera scheda e di fatto presente per permettere di montare i connettori Crossfire e le uscite VGA e TV sulla staffa posteriore. Nella parte posteriore spiccano 2 dei 4 moduli memoria, ciascuno con capacità di 64 Mbytes per un totale di 256 Mbytes di memoria video: è possibile che alcuni dei partner AIB di AMD possano optare per dotazioni di memoria video differenti, con modelli da 512 Mbytes oppure da 128 Mbytes.

Il sistema di raffreddamento utilizzato da AMD è ovviamente del tipo a 1 Slot, con un dissipatore di calore di ridotte dimensioni abbinato ad una ventola, il tutto inglobato in un guscio plastico che veicola l'aria sulle alette del radiatore. Presenti anche su questa soluzione i due connettori Crossfire, tecnologia compatibile anche con le schede Radeon HD 2400 XT ma che onestamente trova poco spazio pratico di utilizzo con schede video destinate al segmento entry level del mercato.
