Alimentazione ventola tramite USB

[Ale1992]

Originariamente inviato da HoFattoSoloCosi

No no son sempre 5V

L'ho detto io che era una cavolta..mannaggia a me e alle cavolate che penso..

Originariamente inviato da Fuccio

bah alla fine penso che opterò per la soluzione usb,o almeno provo,se riesce ad abbassare le temperature in vista della stagione calda,appena ho tempo vedo di adattare il case fai-da-me in lego a questa esigenza

Wow..in lego sarebbe davvero figo!

[HoFattoSoloCosi]

@Ale1992

Si tratta solo di capire il principio di funzionamento

Ad esempio gli hard disk esterni che funzionano alimentati da 2 porte USB



forniscono necessariamente la stessa tensione di alimentazione, cioè 5V..questo perché non si può alimentare a 10V un hard disk esterno.

Ne consegue che le porte sono separate ma collegate agli stessi poli a "monte", cioè sono in parallelo...un altro modo per ricordarselo è che circuiti in serie, come le pile nei telecomandi, forniscono una tensione di alimentazione pari alla somma delle tensioni delle singole batterie..uno schema che forse è più esplicito è questo:



-------SERIE--------------PARALLELO-------


Come vedi in serie la corrente che circola è sempre la stessa, mentre la tensione raddoppia, viceversa, nel circuito in parallelo, la tensione misurata è sempre la stessa, mentre la corrente che circola raddoppia che è come prendere l'alimentazione da 2 porte USB o da 2 porte del RaspBerry

[Ale1992]

Originariamente inviato da HoFattoSoloCosi

@Ale1992

Si tratta solo di capire il principio di funzionamento

Ad esempio gli hard disk esterni che funzionano alimentati da 2 porte USB



forniscono necessariamente la stessa tensione di alimentazione, cioè 5V..questo perché non si può alimentare a 10V un hard disk esterno.

Ne consegue che le porte sono separate ma collegate agli stessi poli a "monte", cioè sono in parallelo...un altro modo per ricordarselo è che circuiti in serie, come le pile nei telecomandi, forniscono una tensione di alimentazione pari alla somma delle tensioni delle singole batterie..uno schema che forse è più esplicito è questo:



-------SERIE--------------PARALLELO-------


Come vedi in serie la corrente che circola è sempre la stessa, mentre la tensione raddoppia, viceversa, nel circuito in parallelo, la tensione misurata è sempre la stessa, mentre la corrente che circola raddoppia che è come prendere l'alimentazione da 2 porte USB o da 2 porte del RaspBerry

Grazie per le spiegazioni, sono cose che dovrei ricordarmi bene, ma non ci lavoro piu da un pezzo e non mi ricordo piu tutto quanto.

[HoFattoSoloCosi]

Nessun problema, è un piacere

[Fuccio]

adesso ho trovato un altra venotlina di un vecchio P2 che ci calza a pennello
tra l'altro era del dissipatore quindi ha una specie di staffa ed è perfetta





secondo voi può andare?c'è sempre la cosa dei 12 v ecc...ma poi come farei a collegare lo spinotto a 3 pin al raps direttamente,dovrei cambiarlo o ce lo posso "infilare" comunque :P

Questo invece è il case:

[HoFattoSoloCosi]

Beh per collegare i fili o tagli quelli della ventola, in modo da collegarli semplicemente attorcigliandoli, oppure se vuoi salvare il connettore della ventola puoi spelare i fili rosso e nero del cavo USB, metterci una punta di stagno con il saldatore in modo da rendere il cavo di rame rigido, ed inserirlo nello spinotto corrispondente al filo rosso e nero rispettivamente...come in questa foto che ti ho scattato come esempio:



Se invece vuoi collegare i fili direttamente al raspberry, se il tuo connettore non ci sta, dovrai procurartene uno adatto, non saprei quale però..

[pariduzz86]

da quello che so i collegamenti a 5v sul rasp non sono dei pin appositi ma dei contatti da collegare un po "artigianalmente"... vedi qui http://www.maffucci.it/2012/07/21/ra...amo-la-scheda/
quindi pensi che o si prendono 2 piccolissime viti con bullonicino (non so se i ocntatti sono passanti) o meglio saldatore e stagno e si può anche creare un connettore ad hoc per il collegamento di una ventolina (si possono sfruttare quei connettori fan maschio che si trovano abitualmente sugli adattatori molex-fan)

[HoFattoSoloCosi]

Beh quello del Raspberry è un connettore GPIO, non è proprio generico ecco...di quello esistono cavi e adattatori, in modo da non saldare direttamente sulla scheda madre. Uno un po' impreciso potrebbe far danni forse.

[Fuccio]

alla fine ho optato per la soluzione usb,tanto girava molto bene comunque la venolina,e inoltre così è indipendente.
questo è il risultato:






esteticamente non è un gran chè,ma sembra fare il suo dovere,stamattina prima di spegnere temperatura sui 44 gradi,ora dopo una mezzora dalla accensione sono ancora sui 26

[!fazz]

Originariamente inviato da HoFattoSoloCosi

Beh quello del Raspberry è un connettore GPIO, non è proprio generico ecco...di quello esistono cavi e adattatori, in modo da non saldare direttamente sulla scheda madre. Uno un po' impreciso potrebbe far danni forse.

occhio che non esiste un connettore gpio i gpio sono sono i porti digitali del micro quello non è alto che un pin header a passo 2.54

[HoFattoSoloCosi]

@!fazz

Non ho ben capito, cioè il mio intervento era solo per dire che piuttosto che saldare direttamente sul connettore del raspberry, io prenderei un adattatore/connettore per lavorarvi all'esterno...come in questo genericissimo esempio:

http://learn.adafruit.com/system/ass...jpg?1355499570

Insomma sembra che di connettori ne esistano, su Google se ne trovano tantissimi esempi diversi

@Fuccio

Bene, i risultati sembrano incoraggianti

[Fuccio]

Avrei una domanda,che è completamente offtopic, per HoFattoSoloCosi (o chiunque altro) visto che ho notato che siete molto ferrati in elettronica.

mi si è rotto l'interruttore di una lampada "alogena"(a casa mia la chiamiamo così ma non sò se è corretto) di quelle che si può regolare l'intensità della luce e accendere e spegnere con un pulsante:

]

ora vorrei sapere se devo per forza prenderne uno identico ,o se va bene un interruttore qualsiasi,o se posso direttamente collegare alla presa elettrica

grazie

[HoFattoSoloCosi]

Se è veramente una lampada alogena potrebbe servire un trasformatore perché in genere sono lampade a bassa tensione...comunque dipende dalle specifiche della lampada.

Per il potenziometro invece puoi anche farne a meno se non ti serve, puoi effettuare un collegamento diretto presa corrente-->interruttore-->trasformatore-->lampada

[pariduzz86]

giusto per chiarire se in caso qualcuno decidesse di collegare qualche cosa a 5v al raspberry...

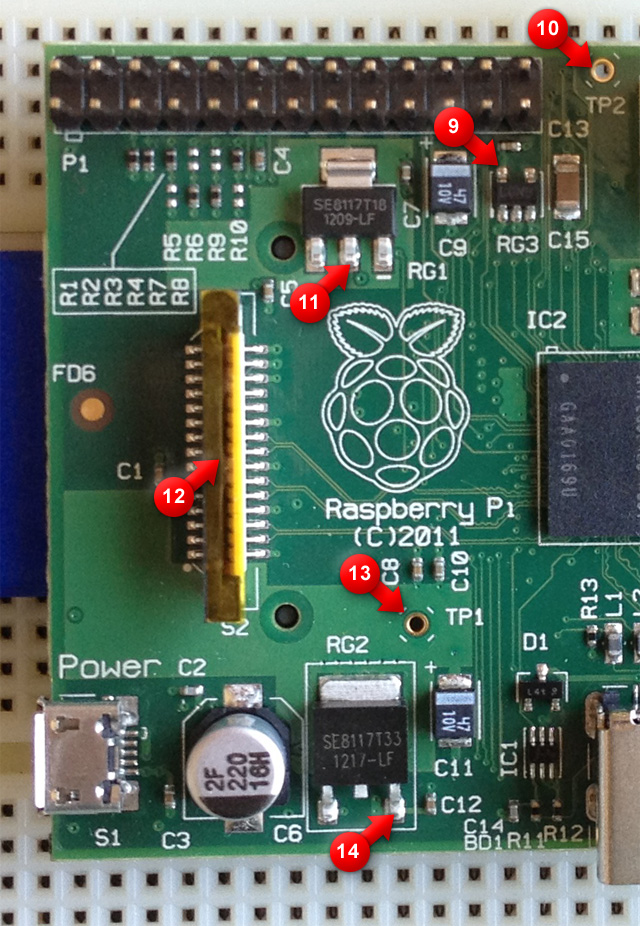

la 5v non è sul connettore a 26 pin (quello collegato nella foto di HoFattoSoloCosi) ma bensì direttamente sul pcb... sono appunto "2 buchini" dove andrebbero saldati 2 pin, ma sono lasciati liberi... bastava guardare il link che ho messo (13-TP1 e 10-TP2 in foto)

[HoFattoSoloCosi]

In riferimento a questa immagine -che non l'ho messa su io, anche perché del RaspBerry come dicevo ne so poco e niente- sembra che i 5V invece si possano prendere proprio da quei pin

http://jeffskinnerbox.files.wordpres...out1.jpg?w=530

[Fuccio]

Originariamente inviato da HoFattoSoloCosi

Se è veramente una lampada alogena potrebbe servire un trasformatore perché in genere sono lampade a bassa tensione...comunque dipende dalle specifiche della lampada.

Per il potenziometro invece puoi anche farne a meno se non ti serve, puoi effettuare un collegamento diretto presa corrente-->interruttore-->trasformatore-->lampada

ho fatto un tentativo collegando semplicemente il tutto direttamente alla presa e funziona,risolto quindi mettendogli un vecchio interruttore e tenendomi 20 euro :P

grazie della pazienza

[!fazz]

Originariamente inviato da HoFattoSoloCosi

@!fazz

Non ho ben capito, cioè il mio intervento era solo per dire che piuttosto che saldare direttamente sul connettore del raspberry, io prenderei un adattatore/connettore per lavorarvi all'esterno...come in questo genericissimo esempio:

http://learn.adafruit.com/system/ass...jpg?1355499570

Insomma sembra che di connettori ne esistano, su Google se ne trovano tantissimi esempi diversi

@Fuccio

Bene, i risultati sembrano incoraggianti

era solo una precisazione, mi spiego meglio: non esistono connettori gpio perchè il termine gpio identifica solo una serie dei piedini del micro (che su architettura arm hanno diverse funzioni a seconda di come viene programmato il micro e per quello vengono denominati gpio: general purpose I/O ),non esite un connettore standard ogni scheda a su ogni pin quello che vuole

il Connettore del rPi è un pin header 2x13 a passo standard (2.54mm) e li ti puoi collegare con il connettore che vuoi (per la ventola bastava ad esempio il connettore del pulsante di accensione del case di un pc, o se vuoi fare un lavoro di fino un flat cable a 26 poli (che è quello dell'immagine che hai postato tu) o, facendo un lavoro + grossolano un cavo di un lettore di floppy (è + lungo e sporge), non vanno bene i cavi ide solo perchè hanno un pin tappato se no andavano benissimo anche quelli

praticamente i pin header di questo tipo sono lo standard dello standard dei connettori in elettronica (e se ci pensi ne hai parecchi pure sulla mobo del pc, dai jumper al pannello frontale, alle usb sono tutti così

edit ho scritto un trattato di elettronica solo per chiarire il nome del connettore XD, scusate per il wot

[!fazz]

Originariamente inviato da pariduzz86

giusto per chiarire se in caso qualcuno decidesse di collegare qualche cosa a 5v al raspberry...
la 5v non è sul connettore a 26 pin (quello collegato nella foto di HoFattoSoloCosi) ma bensì direttamente sul pcb... sono appunto "2 buchini" dove andrebbero saldati 2 pin, ma sono lasciati liberi... bastava guardare il link che ho messo (13-TP1 e 10-TP2 in foto)

Non ne sarei così sicuro, nei miei post precedenti trovi il pinout dell'header del rasperry e il 5v è presente sui prim 2 piedini in alto a destra, quei 2 buchini che dici tu sono i testpoint, sono punti di test per controllare riferimenti e tensioni e di solito non sono fatti per collegarci qualcosa che non sia un tester o un oscilloscopio (sono + grandi dei classici pinheader, i connettori non entrano e bisogna vedere a cosa sono collegati per non brasare qualcosa

[HoFattoSoloCosi]

Ok, allora grazie @!fazz per i chiarimenti, ora ho capito cosa intendevi dire, tutto corretto ovviamente

@Fuccio nessun problema
