AMD Radeon R9 295X2: la regina degli FPS grazie all'acqua

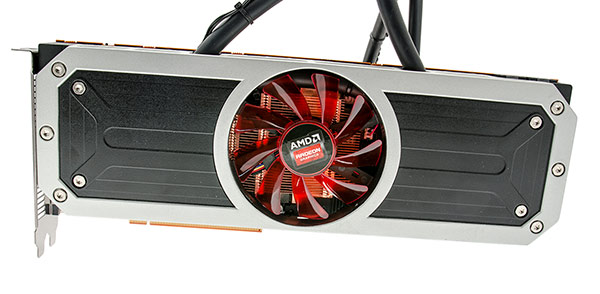

Sin dal primo contatto Radeon R9 295X2 si mostra in modo chiaro per quello che è: una scheda dalle dimensioni a dir poco imponenti, dominata dal sistema di raffreddamento ibrido che vede l'abbinamento tra una tradizionale ventola e un kit a liquido completamente integrato che ricorda come struttura quelli forniti con processori desktop tanto Intel come AMD.

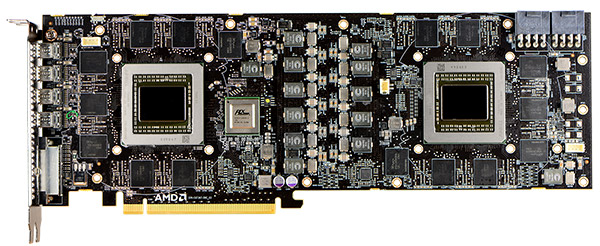

due GPU Hawaii, ciascuna con 4 Gbytes di memoria video; al centro la circuiteria di alimentazione e il bridge PCI Express prodotto da PLX

Pur integrando due GPU della famiglia Hawaii AMD è stata in grado di contenere la larghezza complessiva di Radeon R9 295X2 in due soli slot della scheda madre, al pari di tutte le altre proposte di fascia enthusiast attualmente presenti sul mercato. La lunghezza complessiva della scheda è di 30,5cm, un dato identico a quello della scheda Radeon HD 7990 e valore ben superiore ai 28cm della scheda GeForce GTX 690 sempre dotata di architettura a due GPU. Di 27,5cm è la lunghezza delle schede Radeon R9 290-290X mentre 26,5cm quella delle schede GeForce GTX 780-780Ti-Titan.

Oltre alla scheda dobbiamo considerare anche l'ingombro del sistema di raffreddamento a liquido: il radiatore è da 120x152 millimetri, con ventola integrata e spessore complessivo pari a 64 millimetri. Il posizionamento tipico è quello dei radiatori dei sistemi di raffreddamento integrati per processori quindi nella parte posteriore dello chassis immediatamente accanto alla placca con le porte di connessione della scheda madre, con ventola posizionata in modo tale da soffiare l'aria verso l'esterno dello chassis.

La ventola posizionata nella parte centrale della scheda assolve al compito di raffreddare il radiatore in rame montato sulla circuiteria di alimentazione della scheda, oltre a veicolare aria sui due blocchi in alluminio di colore nero che sono posti a diretto contatto con i chip memoria GDDR5. Segnaliamo come al pari di Radeon HD 7990 anche Radeon R9 295X2 sia dotata di una placca di dissipazione posteriore che protegge il PCB da contatti accidentali e opera quale ulteriore dispositivi di dissipazione termica supplementare. La ventola e la scritta Radeon posta nella parte superiore si illuminano di rosso durante il funzionamento, a voler aumentare l'impatto estetico del prodotto qualora sia montato in uno chassis dotato di finestra laterale.

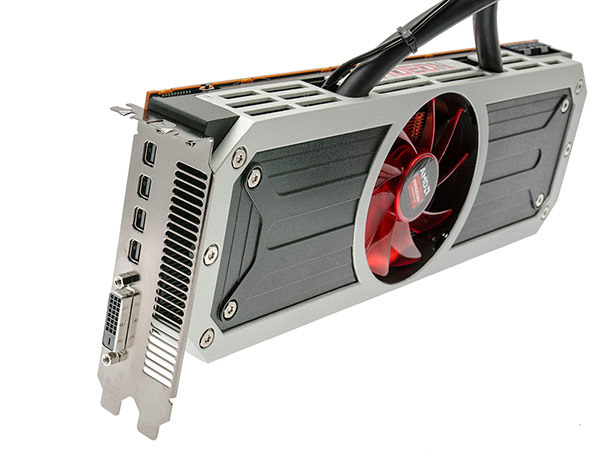

AMD ha scelto di integrare un connettore DVI accanto a 4 mini Display Port, così da offrire la massima flessibilità per configurazioni multimonitor con tecnologia Eyefinity. In questo spicca la differenza rispetto alle schede Radeon R9 290X e Radeon R9 290, per le quali AMD ha scelto di utilizzare due connettori DVI affiancati da uno HDMI e uno Display Port.

La scheda Radeon R9 295X2 integra due connettori da 8 pin ciascuno e provvede in modo diretto ad alimentare il sistema di raffreddamento a liquido. AMD dichiara un consumo tipico della scheda pari a 500 Watt, contro i 250 Watt riportati per le schede Radeon R9 290X e Radeon R9 290; in virtù di un valore così elevato è necessario abbinare in alimentatore che vanti specifiche tecniche molto chiare così da assicurare il corretto funzionamento della scheda.

Queste le note che AMD ci ha fornito a riguardo:

• Visit www.amd.com/r9 for a list of compatible power supplies.
• System power supply must support two 8-pin PCIe® power connectors that are each capable of supplying 28 A of dedicated current.
• System power supply must support supplying a combined 50A of current over the two 8-pin power connectors, in addition to providing power requirements for other components.
• For dual-card installation, a second pair of 8-pin power connectors is required and additional power current support is required.
• It is not recommend to use any power adapters or dongles for the 8-pin power connectors
• Refer to PSU manufacturer’s user manual to identify +12V rail distribution for 8-pin power connectors

L'alimentatore utilizzato deve fornire, sui due connettori a 8 pin dedicati alla scheda video, un totale combinato di 50A di corrente oltre a quanto richiesto per la corretta alimentazione degli altri componenti del sistema. L'alimentatore, inoltre, deve mettere a disposizione per ogni connettore a 8 pin un totale di 28A di corrente. Il suggerimento che diamo a chi sceglie di acquistare una scheda Radeon R9 295X2 è quello di verificare con attenzione le specifiche tecniche del proprio alimentatore e se il caso provvedere ad acquistarne uno nuovo che sia nell'elenco di quelli raccomandati da AMD.
