Al debutto le prime schede video basate su GPU GeForce GTX 660: alla base il chip GK106, declinazione semplificata dell'architettura Kepler che permette la costruzione di schede più economiche ma senza nulla togliere alle potenzialità dell'architettura. In prova le versioni overcloccate di default di Asus e Gigabyte

di pubblicato il nel canale Schede Video
NVIDIAASUSGigabyteGeForce


L'architettura di GK106

Con le precedenti schede video NVIDIA della famiglia GeForce GTX 600 abbiamo sempre visto utilizzata la GPU GK104, in declinazioni differenti a seconda della specifica scheda video utilizzata e quindi con un numero variabile di CUDA Cores. Nello schema seguente riassumiamo le principali caratteristiche tecniche delle 4 schede basate su questa GPU:

scheda video

 GeForce
GTX 660 Ti		 GeForce
GTX 670		 GeForce
GTX 680		 GeForce
GTX 690
tipo GPU GK104 GK104 GK104 GK104
n° GPU 1 1 1 2
CUDA cores 1.344 1.344 1.536 2x1.536
base clock GPU 915 MHz 915 MHz 1.006 MHz 915 MHz
boost clock GPU 980 MHz 980 MHz 1.058 MHz 1.019 MHz
ROPs 24 32 32 2x32
TMU 112 112 128 2x128
Memory controller 192bit 256bit 256bit 2x256bit

L'implementazione completa di questo chip video prevede 1.536 CUDA cores, opzione adottata per la scheda GeForce GTX 680 e per quella GeForce GTX 690 a doppia GPU con le opportune differenze in termini di frequenza di clock sia base che boost. Le schede GeForce GTX 670 e GeForce GTX 660 Ti utilizzano una versione del chip video dotata di 1.344 CUDA cores, con frequenze di clock identiche e con l'unica differenza data dal memory controller che passa dai 256bit della scheda GTX 670 ai 192bit del modello GTX 660 Ti, con conseguente diminuzione del numero di ROPs che passa da 32 a 24.

Con le schede GeForce GTX 660 eNVIDIA introduce il chip GK106, che riprende le caratteristiche tecniche alla base dell'architettura Kepler già viste con GK104 ma diminendo il numero di CUDA cores a disposizione. Questo implica una riduzione della superficie complessiva del chip video, con riduzione dei costi di produzione e conseguente posizionamento delle schede su segmenti di mercato maggiormente accessibili.


Il chip GK106 integra un totale di 960 CUDA cores nell'implementazione completa, quella scelta per la scheda GeForce GTX 660.

scheda video

 GeForce
GTX 660
tipo GPU GK106
n° GPU 1
CUDA cores 960
base clock GPU 980 MHz
boost clock GPU 1.033 MHz
ROPs 24
TMU 80
bus memoria 192 bit

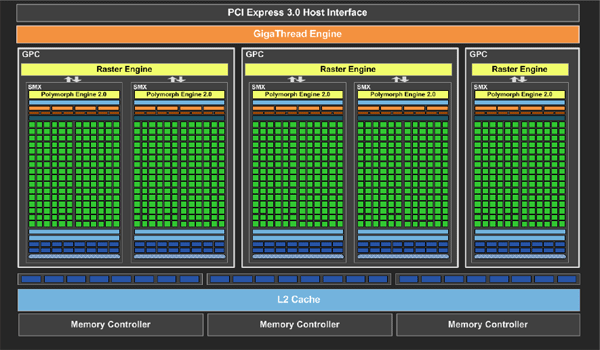

Nella GPU sono presenti 3 distinti memory controller da 64bit ciascuno, contro i 4 in dotazione alle GPU GK104; la scheda GeForce GTX 660 li sfrutta tutti e 3 mentre per il modello GeForce GTX 650 uno dei memory controller è stato disabilitato. Confrontando lo schema a blocchi del chip GK106 fornito da NVIDIA con quello di GK104 notiamo come la struttura sia di fatto identica; ogni SMX è composo al proprio interno da 192 CUDA cores, con un raster engine collegato a due blocchi di SMX e una cache L2 a valle da 384 Kbytes di capacità, contro i 512 Kbytes integrati in GK104.


^
