Al debutto le prime schede video basate su GPU GeForce GTX 660: alla base il chip GK106, declinazione semplificata dell'architettura Kepler che permette la costruzione di schede più economiche ma senza nulla togliere alle potenzialità dell'architettura. In prova le versioni overcloccate di default di Asus e Gigabyte

di pubblicato il nel canale Schede Video
NVIDIAASUSGigabyteGeForce


GeForce GTX 660: NVIDIA, Asus e Gigabyte

Al pari di quanto avvenuto in precedenza con il debutto delle schede GeForce GTX 660 Ti anche con l'annuncio odierno tutti i principali partner AIB di NVIDIA hanno presentato proprie schede, caratterizzate da scelte differenti per quanto riguarda il PCB e il sistema di raffreddamento.

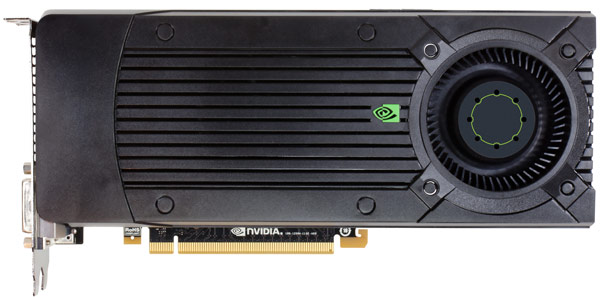

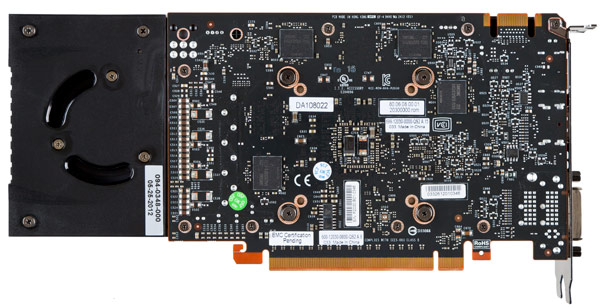

La reference board NVIDIA è molto simile per design a quanto visto con le schede GeForce GTX 670 e GeForce GTX 660 Ti: il PCB è ovviamente differente visto il passaggio al chip GK106 ma le dimensioni complessive sono simili, oltre al posizionamento della ventola di raffreddamento nella parte posteriore a sbalzo oltre il circuito stampato. Notiamo la presenza di un singolo connettore di alimentazione PCI Express a 6 pin, oltre a quello SLI posizionato a ridosso della parte frontale; a differenza delle altre schede della famiglia GeForce GTX 600 di fascia superiore per il modello GeForce GTX 660 NVIDIA fornisce supporto a configurazioni SLI solo sino ad un massimo di 2 schede video.


La scheda Asus Geforce GTX 660 DirectCU II TOP riprende design e costruzione di quanto visto nella scheda GeForce GTX 660 Ti basata sullo stesso sistema di raffreddamento: doppia ventola con radiatore attraversato da varie heatpipes. La GPU è stata portata sino alla frequenza di 1.072 MHz, un incremento di 92 MHz rispetto ai 980 MHz delle specifiche NVIDIA, con conseguente aumento della frequenza di boost clock da 1.033 MHz sino a 1.137 MHz. Anche la memoria video è stata oggetto di un lieve overclock, passando dai 6.008 MHz di default sino a 6.108 MHz.

scheda video

 NVIDIA GeForce
GTX 660 Ti		 Gigabyte GeForce
GTX 660 Ti		 Asus GeForce GTX 660
DirectCU II TOP
tipo GPU GK106 GK106 GK106
n° GPU 1 1 1
CUDA cores 960 960 960
base clock GPU 980 MHz 1.033 MHz 1.072 MHz
boost clock GPU 1.033 MHz 1.098 MHz 1.137 MHz
clock memoria 6.000 MHz 6.008 MHz 6.108 MHz
dotazione memoria 2 Gbytes 2 Gbytes 2 Gbytes
bus memoria 192 bit 192 bit 192 bit

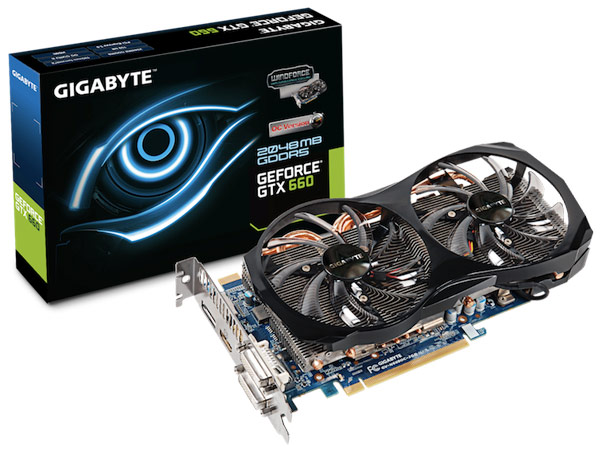

Per la scheda Gigabyte GeForce GTX 660 OC troviamo la stessa costruzione adottata per il modello GeForce GTX 660 Ti analizzato nelle scorse settimane. Anche in questo caso il sistema di raffreddamento è con doppia ventola, indicato con il nome di WindForce II, abbinate ad un radiatore attraversato da heatpipes in rame. Gigabyte ha operato un overclock della GPU sino alla frequenza di clock di 1.033 MHz, con un picco via boost clock pari a 1.098 MHz; è rimasta invece invariata la frequenza di clock della memoria video sui 6.008 MHz delle specifiche NVIDIA.


^
