GeForce GTX 670, nuova declinazione di GK104

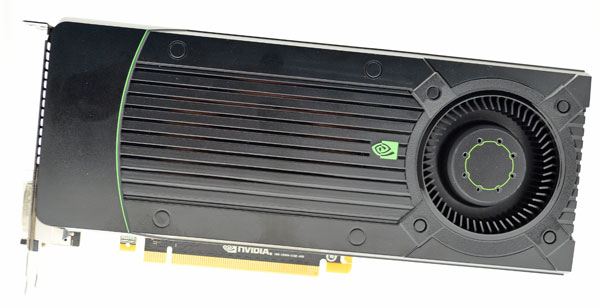

Con l'arrivo di GeForce GTX 670 sul mercato, i partner di NVIDIA avranno la possibilità di presentare soluzioni proprietarie già in occasione della data di lancio ufficiale, oggi. Il disegno reference, che caratterizza la proposta che ci è stata fornita in occasione di questi test, permette di poter utilizzare la nuova nata in chassis con poco spazio a disposizione. GeForce GTX 670 è infatti stata sviluppata con un design particolarmente compatto, che permette di salvare spazio vitale all'interno del PC. La scheda è infatti lunga 24cm, dimensioni tutto sommato contenute per una soluzione destinata alla fascia medio/alta del mercato.

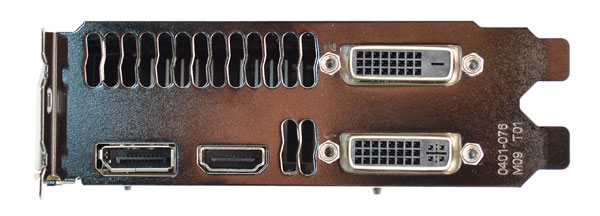

Sono quattro le connessioni video messe a disposizione dalla proposta reference di NVIDIA: oltre all'immancabile DVI, sia dual-link che single-link, sono anche presenti uan connessione HDMI e una DisplayPort. La griglia per l'espulsione dell'aria calda prodotta dal sistema di dissipazione del calore è posizionata di fianco al connettore DVI.

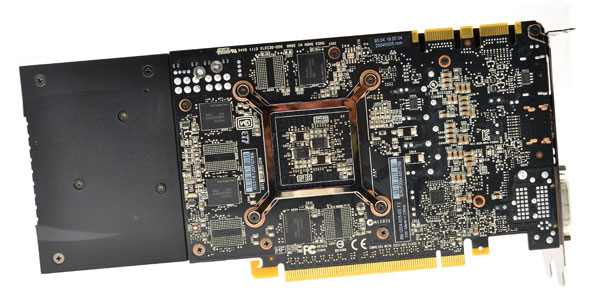

Osservando la scheda dal lato posteriore è possibile notare uno degli elementi caratteristici della soluzione: il PCB è di dimensioni particolarmente contenute, frutto di alcuni cambiamenti del design apportati da NVIDIA. Il PCB occupa i 3/4 della superifice del dissipatore, la scheda pertanto potrebbe essere sensibilmente più corta, qualora venisse impiegato un sistema di dissipazione del calore adatto.

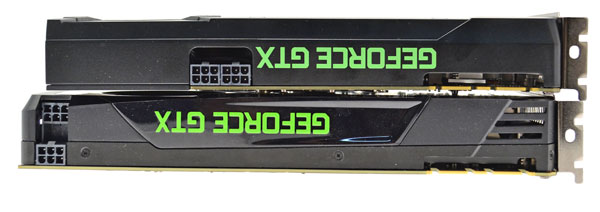

GeForce GTX 670 a confronto con GeForce GTX 680: nonostante le due schede video siano basate sulla stessa GPU, GK104, la nuova nata in casa NVIDIA presenta un design sensibilmente più compatto, merito soprattutto della rivisitazione del design del PCB.

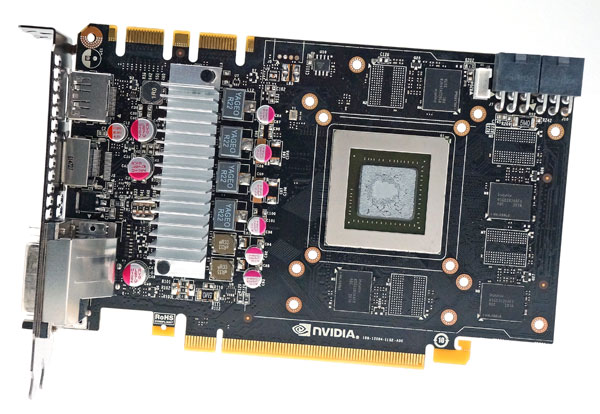

Rimosso il dissipatore è possibile avere accesso diretto al PCB: di poco più lungo rispetto al connettore PCI-Express è possibile notare come tutta la circuiteria di alimentazione sia stata spostata sul lato sinistro della GPU, lasciando quindi libera quella classica zona occupata, generalmente, da tale componentitistica.

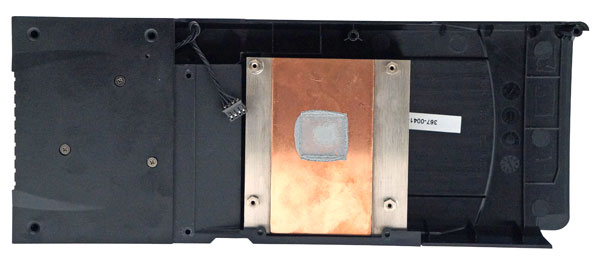

Il sistema di dissipazione del calore è essenziale e prevede la presenza di un radiatore dalle dimensioni contenute a diretto contatto con la sola GPU (i moduli memoria sono pertanto scoperti), su cui soffia aria la ventola posizionata sul retro della struttura di plastica che funge anche da involucro per la scheda.
