[FTTC] TIM FTTC - Pre-installazione linea (info/richieste/prezzi/FAQ)

[giovanni69]

Se a qualcuno interessa, per la cronaca, avevo postato anche un confronto tra NMU705813 RJ11 e RJ11 liscia (forse cinese):
http://www.hwupgrade.it/forum/showpo...ostcount=66189

P.S. a proposito dei post di Yrbaf in effetti, se ricordo bene, la presa cinese aveva pure i colori diversi e quelli corretti non erano corrispondenti al doppino, quindi sarebbe stato facile sbagliare. Ho infatti collegato i due centrali vs bianco e rosso grazie al vostro aiuto e non sulla base dei colori.

Attualmente uso però una tripolare perchè quando è stato tirato un nuovo doppino dalla chiostrina ho chiesto che non ri-usassero il sezionatore (scatoletta rettangolare grigia, tipo mega accendino) ma di sfruttare solo il doppino autoportante appena montato e non potendo il tecnico ovviamente crimparlo direttamente nella RJ11 NMU che pure era predisposta a muro... ha utilizzato una tripolare con calottina per femmina RJ11. Va benissimo così. Mi sono limitato solo a scocciare il tutto per sicurezza e per evitare ogni infiltrazione di umidità e vibrazioni. Più che altro va fissato bene il doppino RJ11 da lato modem e presa.

[Varg87]

Originariamente inviato da Varg87

Attivata stamattina. Devo dire che, nonostante la situazione sia nettamente migliorata rispetto a prima e sono abbastanza contento, sono un po' deluso dalla velocità di download.

Questo è lo speedtest appena effettuato:
http://www.speedtest.net/my-result/5628015326

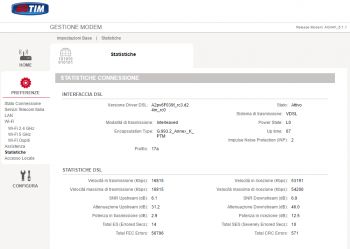

Questi i valori della linea:



Secondo voi ci sono margini di miglioramento? Attualmente sono collegato direttamente alla prima presa ed ho collegato solo il modem senza telefoni e filtro, solo un metro di cavo in più rispetto al doppino che mi entra in casa, la miglior situazione possibile insomma.

è normale che l'attenuazione in download sia praticamente identica a quella che avevo in ADSL?

Oggi ho rimesso mano all'impianto per sistemarlo una volta per tutte. Attualmente sono collegato direttamente al doppino Telecom con la presa rj11 che va al router, senza nient'altro in mezzo. Ho proprio tolto lo splitter Savp120 ed ho collegato direttamente il cavo del vecchio impianto telefonico (che arriva in tutte le prese della casa) ad un'altra presa rj11 che ho collegato al router per la telefonia.
Linea VDSL funzionante e tutti i telefoni funzionanti, sfruttando entrambe le uscite telefoniche presenti sul router (una che va appunto all'impianto domestico e l'altra alla quale sono collegati i cordless forniti da TIM).

Tutto a posto direte voi. Sì, ma ci sono diversi ma...

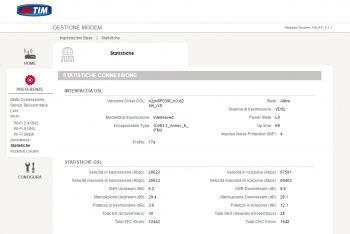

Innanzitutto parto col dire che ho collegato e scollegato tutto una ventina di volte perchè la prima volta che ho ricollegato lo splitter Savp120 ho visto questo (non l'avessi mai visto!):



Da notare il valore dell'attenuazione in download: 28.1 db (contro i 40+ db che ho DA SEMPRE).
Oltre ad agganciare leggermente di più rispetto al solito avevo un SNRM più alto (8.6 db quando generalmente sta sui 7.5 o meno) quindi avrei potuto agganciare ancora di più se si fosse allineato con il solito valore di SNR.

Non è finita qui. Ho provato a collegare una presa rj11 che mi aveva lasciato un tecnico Telecom diverso tempo fa ed ho ottenuto questo:



Ho effettuato più test con questa presa ed il risultato è stato sempre lo stesso: 20 mega pieni in upload, mai raggiunti in nessun'altra situazione. Il download bene o male era nella media con leggere variazioni (60-61 Mbps) ma sempre più basso rispetto alla presa che uso attualmente che però in upload mi dà risultati sempre diversi in un range tra i 18 e i 19 Mbps.

Ho aperto la presa in questione per capire cosa avesse di magico ed ho trovato pure dei condensatori.



Avete idea del perchè questa presa in particolare mi faccia agganciare sempre il massimo in upload, anche se in download aggancia un po' meno?

Ma la cosa che più mi ha mandato fuori di testa, e che mi ha fatto eseguire diversi test, è il fatto che la prima volta che ho collegato lo splitter mi abbia rilevato quell'attenuazione. Putroppo non ho più visto quei valori e probabilmente non li rivedrò più.
Non ho provato a riavviare il router per accertarmi che non fosse un caso perchè volevo effettuare un'altra prova con un altro tipo di configurazione prima.
A sto punto chiedo: è un caso? Possibile che anche solo per un attimo mi abbia rilevato quell'attenuazione e tutti gli altri valori migliori del solito, che ripeto non ho mai visto neppure durante tutti i monta-smonta con l'ADSL durante l'installazione dello splitter, dopodichè nonostante lo abbia staccato e ricollegato altre 5-6 volte ho sempre ottenuto 42 db di attenuazione?
Ne va della mia salute mentale. Io l'ho visto coi miei occhi!!!

[Yrbaf]

Penso che quella presa sia una di quelle con splitter integrato (il filtro passa basso per la pots alias voce non voip e passa alto per l'adsl/vdsl si può fare con un circuito RC).

Alla fine usare quella presa, usare il tuo splitter o lasciare montato un filtro adsl è la stessa cosa (differenze per qualità costruttive a parte).
Quindi qui immagino che ti diranno di toglierla assolutamente perché non serve e quello che non serve danneggia (ed in effetti perdi 3Mb di download).

[Dark.Wolf]

Qualcuno ha provato a vedere se il voip di tim funziona su connessione 3g/4g di tim o altro operatore?

Edit:

Almeno con Tim in 3g si logga correttamente.

Risolto. Grazie.

[fabio336]

Originariamente inviato da Yrbaf

Penso che quella presa sia una di quelle con splitter integrato (il filtro passa basso per la pots alias voce non voip e passa alto per l'adsl/vdsl si può fare con un circuito RC).

Alla fine usare quella presa, usare il tuo splitter o lasciare montato un filtro adsl è la stessa cosa (differenze per qualità costruttive a parte).
Quindi qui immagino che ti diranno di toglierla assolutamente perché non serve e quello che non serve danneggia (ed in effetti perdi 3Mb di download).

no
quella è la presa normale

per farla funzionare correttamente deve togliere il jumper....

[Varg87]

Originariamente inviato da Yrbaf

Penso che quella presa sia una di quelle con splitter integrato (il filtro passa basso per la pots alias voce non voip e passa alto per l'adsl/vdsl si può fare con un circuito RC).

Alla fine usare quella presa, usare il tuo splitter o lasciare montato un filtro adsl è la stessa cosa (differenze per qualità costruttive a parte).
Quindi qui immagino che ti diranno di toglierla assolutamente perché non serve e quello che non serve danneggia (ed in effetti perdi 3Mb di download).

Sí, perde qualcosa in download ma lo recupera in upload. Come mai?
Idee sui 28 db agganciati la prima volta con lo splitter?

Originariamente inviato da fabio336

no
quella è la presa normale

per farla funzionare correttamente deve togliere il jumper....

Cosa intendi per "farla funzionare correttamente"?

Mi devo mettere alla ricerca di prese rj11 buone, secondo me potrebbe migliorare.

Devo ancora provare a far passare il segnale attraverso la ciabatta filtrata APC. Anni fa molto probabilmente mi ha salvato il router e forse anche qualcos'altro da una sovratensione durante i un temporale. Era proprio partita la protezione e l'ho dovuta sostituire. Sicuro che filtrando la linea con la ciabatta perderò ancora qualcosa. Domani provo.

[papillon56]

Originariamente inviato da Varg87

Cosa intendi per "farla funzionare correttamente"?

Mi devo mettere alla ricerca di prese rj11 buone, secondo me potrebbe migliorare.

Prova a dare una occhiata anche qui
---->>LINK<<------
Bye

[fabio336]

Originariamente inviato da Varg87

Cosa intendi per "farla funzionare correttamente"?

perchè attualmente in quella presa c'è il circuito RC chiuso...
se togli il jumper (e quindi apri il circuito) è come se non ci fosse
sappi che andava tolto anche per l'adsl...

Originariamente inviato da Varg87

Mi devo mettere alla ricerca di prese rj11 buone, secondo me potrebbe migliorare.

secondo me non ti serve

Originariamente inviato da Varg87

Devo ancora provare a far passare il segnale attraverso la ciabatta filtrata APC. Anni fa molto probabilmente mi ha salvato il router e forse anche qualcos'altro da una sovratensione durante i un temporale. Era proprio partita la protezione e l'ho dovuta sostituire. Sicuro che filtrando la linea con la ciabatta perderò ancora qualcosa. Domani provo.

Anni fa a me con un fulmine le varie protezioni (compreso UPS apc) servirono solo ad aumentare i costi dei danni...



rivedendo bene le foto noto che il pezzo di doppino collegato alla presa è multifilo...
che robaccia è?

sappi che l'incisione con quel tipo di filo potrebbe non essere ottimale perchè quella presa richiede che il doppino sia composto da fili monofilo

[stefanoasr]

Originariamente inviato da SpaCeOne

Perfetta disamina.

Grazie

[magoma]

che dire leggo fibra qua fibra la, ed il mio è l'unico armadio a non essere ancora coperto. Sono circondato dalla fibra, ed io ?!?!?!?! TIM SVEGLIAAA.

[totocrista]

Originariamente inviato da magoma

che dire leggo fibra qua fibra la, ed il mio è l'unico armadio a non essere ancora coperto. Sono circondato dalla fibra, ed io ?!?!?!?! TIM SVEGLIAAA.

Utilissimo post.

[Varg87]

Originariamente inviato da papillon56

Prova a dare una occhiata anche qui
---->>LINK<<------
Bye

Dubito sia quello il problema perchè ho sempre ottenuto 60 mega più o meno ma i 20 mega in up li raggiungo solo con quella presa, chiaramente utilizzando quello che ho a disposizione adesso.
Proverò a dare un'occhiata e vedere se li trovo. Le provo tutte.
Solo in un caso su una ventina si è allineato a velocità ridicole (5000-8000 e lo speedtest mi sceglieva un'altra località) ma dopo aver ricollegato tutto è tornato a posto. Molto probabilmente avevo fatto male il collegamento.

Originariamente inviato da fabio336

perchè attualmente in quella presa c'è il circuito RC chiuso...
se togli il jumper (e quindi apri il circuito) è come se non ci fosse
sappi che andava tolto anche per l'adsl...

Capisco. è la prima volta che utilizzo sta presa e quella che utilizzo attualmente è una normale presa rj11 senza fronzoli.
è strano però che con la presa in foto raggiunga il massimo in upload e in tutti gli altri casi no.
Il problema è che non posso prendere una presa qualsiasi, deve essere compatibile con le Btcino Living altrimenti non entra nella scatola.

rivedendo bene le foto noto che il pezzo di doppino collegato alla presa è multifilo...
che robaccia è?

sappi che l'incisione con quel tipo di filo potrebbe non essere ottimale perchè quella presa richiede che il doppino sia composto da fili monofilo

Materiale di recupero.
L'ho utilizzato solo per effettuare dei test al volo, quello che uso attualmente è un filo in rame di sezione maggiore.

EDIT Bene, la ciabatta filtrata non è da prendere nemmeno in considerazione. Peggiora tutto.

[nottolo]

Originariamente inviato da waterspray

Al 187 mi hanno detto 49 euro una tantum e non mi hanno fatto parola del modem, dici che mi vogliono fregare?

Il costo è 49 euro una tantum se hai o se fai l'addebito in banca altrimenti 98 euro, che poi il 187 te lo faccia gratis e ti regali anche il primo anno a 29.90 contro 39.90 perchè sei un vecchio cliente ... non è escludibile.. il modem costa 1.99 X 48 mesi invece di 3.90 perchè hai già la ADSL, vado a memoria ma non dovrei sbagliare...

[JakobDylan]

qualcuno può dirmi quali sono i valori ottimali di
SNR Upstream
SNR Downstream
Attenuazione Upstream
Attenuazione Downstream
Potenza in trasmissione
Potenza in ricezione
per avere una buona linea e stabile

[diaretto]

Originariamente inviato da JakobDylan

qualcuno può dirmi quali sono i valori ottimali di
SNR Upstream
SNR Downstream
Attenuazione Upstream
Attenuazione Downstream
Potenza in trasmissione
Potenza in ricezione
per avere una buona linea e stabile

Mi spiace ma la domanda è senza senso ed è impossibile dare una risposta.

[ciocia]

Mi inserisco, voci "di corridoio" mi hanno detto che nei prossimi mesi ( FIRMEREI ANCHE TRA 1 ANNO..) potrebbe arrivare la fibra anche da me ( fino all'armadietto, che dista 100mt dal mio condominio ).
Boh, staremo a vedere.

[Fantomas96]

Originariamente inviato da EliGabriRock44

Come ha detto Barrys, individua i cavi che vengono dal garage, ovvero da sinistra, staccali da quelle borchie e congiungili ai due cavetti bianchi della presa, direttamente.

Allora stamattina io e mio fratello abbiamo lavorato un pò con l'impianto abbiamo collegato la presa come avete detto voi



Dopodiche siamo andati dietro l'armadio in garage dove c'è il raccordo tra il doppino che arriva da fuori e la linea di casa e abbiamo trovato i cavi attaccati a questo,


l'abbiamo staccato e abbiamo attaccato direttamente tra loro i cavi



il risultato sono questi valori:

Velocità in trasmissione (Kbps):1058
Velocità in ricezione (Kbps):4124
Velocità massima di trasmissione (Kbps):1058
Velocità massima di ricezione (Kbps):4319
SNR Upstream (dB):6.3
SNR Downstream (dB):6.8
Attenuazione Upstream (dB):20.4
Attenuazione Downstream (dB):66.3
Potenza in trasmissione (dB):10.4
Potenza in ricezione (dB):-1.7
Total ES (Errored Secs):0
Total SES (Severely Errored Secs):0
Total FEC Errors:51
Total CRC Errors:0

[seesopento]

Hai provato ad attaccare il router direttamente ai cavi che provengono da fuori? almeno escludi che la colpa sia della tratta tra lì e la presa.
Edit: hai addirittura peggiorato l'attenuazione di ben 20 db! Controlla cosa avete fatto, e fai la prova che ti ho detto

[totocrista]

Originariamente inviato da Fantomas96

Allora stamattina io e mio fratello abbiamo lavorato un pò con l'impianto abbiamo collegato la presa come avete detto voi



Dopodiche siamo andati dietro l'armadio in garage dove c'è il raccordo tra il doppino che arriva da fuori e la linea di casa e abbiamo trovato i cavi attaccati a questo,


l'abbiamo staccato e abbiamo attaccato direttamente tra loro i cavi



il risultato sono questi valori:

Velocità in trasmissione (Kbps):1058
Velocità in ricezione (Kbps):4124
Velocità massima di trasmissione (Kbps):1058
Velocità massima di ricezione (Kbps):4319
SNR Upstream (dB):6.3
SNR Downstream (dB):6.8
Attenuazione Upstream (dB):20.4
Attenuazione Downstream (dB):66.3
Potenza in trasmissione (dB):10.4
Potenza in ricezione (dB):-1.7
Total ES (Errored Secs):0
Total SES (Severely Errored Secs):0
Total FEC Errors:51
Total CRC Errors:0

Avete combinato qualcosa perché l attenuazione è aumentata ulteriormente

[seesopento]

Originariamente inviato da totocrista

Avete combinato qualcosa perché l attenuazione è aumentata ulteriormente

oltre al fatto che staccare un mammut per metterne un'altro non fa alcuna differenza
