Sapphire Radeon X1900 GT e X1800 XT 256 MB

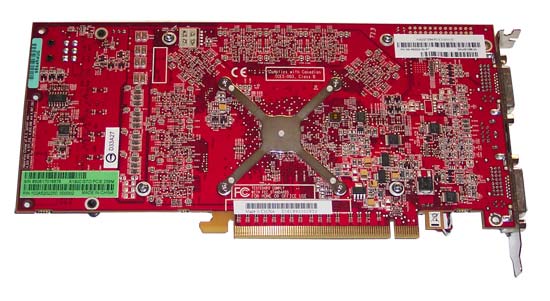

Il layout della scheda video Sapphire Radeon X1900 GT è essenzialmente lo stesso che abbiamo potuto già osservare nelle soluzioni Radeon X1800 XL e GTO. Alla base di questa scelta c’è da un lato la volontà da parte di ATI di proporre un prodotto single-slot, non troppo ingombrante almeno relativamente agli slot occupati, dall’altro le richieste in termini di dissipazione del processore grafico R580 che evidentemente alle frequenze proposte e con alcune unità disattivate è perfettamente in grado di funzionare con un sistema di raffreddamento a singolo slot.

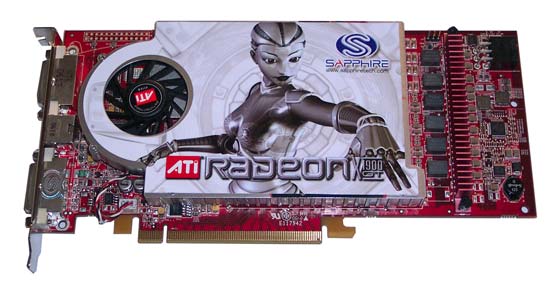

L’elemento principale del dissipatore si estende per buona parte della superficie frontale della scheda video e si occupa di smaltire il calore sia della GPU che dei moduli di memorie GDDR3. In corrispondenza del canale di uscita dell’aria troviamo, inoltre, un piccolo dissipatore passivo nero destinato ad alcune componenti discrete.

Come ormai accade spesso, l’unico elemento di personalizzazione apportato da Sapphire è relativo all’adesivo posto sul dissipatore perché una reingegnerizzazione completa del layout aumenterebbe i costi e i tempi di commercializzazione.

In alto a destra possiamo osservare la presenza del connettore per l’alimentazione supplementare a sei pin necessario per fornire alla scheda video la potenza di cui ha bisogno per il suo corretto funzionamento.

La staffa di fissaggio conta due uscite video di tipo DVI-I ed un ingresso/uscita TV di tipo S-Video.
