Shuttle AN35N Ultra: layout

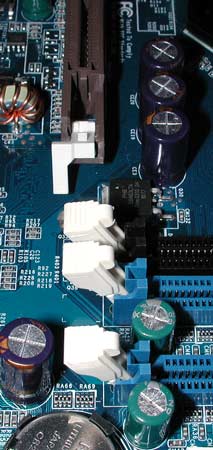

Anche Shuttle ha scelto di posizionare gli Slot memoria molto vicini allo Slot AGP: per inserire o togliere i moduli DDR è pertanto necessario rimuovere la scheda video dallo Slot.

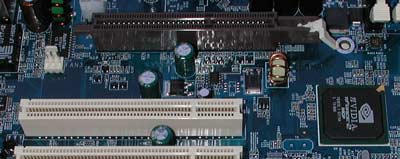

Al pari di Abit per il modello NF7-S rev2, anche Shuttle ha lasciato tra Slot AGP e primo Slot PCI un'area libera, così da permettere il montaggio di dissipatori di calore di elevate dimensioni sulla GPU della scheda video. Questa soluzione permette inoltre di sfruttare tutti gli Slot PCI anche utilizzando schede, come le nVidia GeForce FX 5900 Ultra, che per le loro dimensioni occupano anche l'area dello Slot accanto a quello AGP.

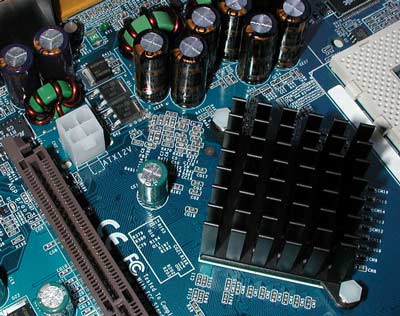

Infelice la posizione scelta per il connettore ATX a 4 pin, posto tra circuiteria di alimentazione della cpu e Slot AGP; il cavo di alimentazione passa necessariamente sopra il Socket A della cpu, ostacolando in parte il flusso dell'aria di raffreddamento soffiata dalla ventola sul dissipatore di calore della cpu.


^
