EpoX 8RDA3+: layout

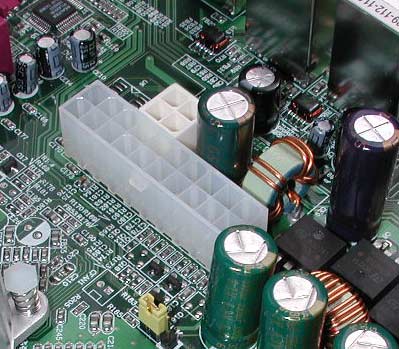

Infelice la posizione dei connettori di alimentazione ATX, affiancati e posti dietro le due schede di rete; con questa scelta i cavi di alimentazione passano esattamente sopra il Socket A del processore, rappresentando un ostacolo per il flusso d'aria di raffreddamento soffiata sul dissipatore del processore.

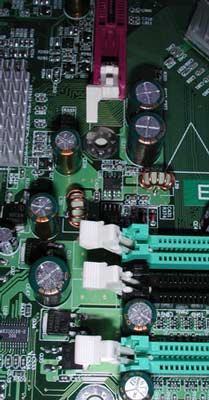

Anche EpoX ha lasciato uno spazio libero accanto allo Slot AGP della scheda video; questo permette di sfruttare tutti gli Slot PCI a disposizione anche adottando schede che, come le GeForce FX 5900 Ultra, utilizzano lo Slot accanto a quello AGP per il proprio sistema di raffreddamento.

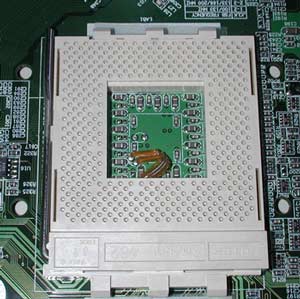

Apprezzabile la presenza, attorno al Socket A della cpu, dei 4 fori per il montaggio di dissipatori di calore e di sistemi di raffreddamento che non si aggancino ai dentini del Socket.


Purtroppo gli Slot memoria sono stati montati in posizione eccessivamente vicina a quella dello Slot AGP della scheda video; per rimuovere i moduli memoria è pertanto necessario togliere dallo Slot anche la scheda video.


^
