Uno sguardo al principio di funzionamento delle nuove soluzioni Quad SLI di NVIDIA, presentate in anteprima al CES di Las Vegas

di pubblicata il , alle 16:10 nel canale Schede Video
NVIDIA


Sul sito Hkepc sono state pubblicate alcune interessanti informazioni sulla nuova tecnologia Quad SLI, presentata da NVIDIA la scorsa settimana al CES di Las Vegas in concomitanza con Dell.

L'approccio utilizzato da NVIDIA per questo prodotto è differente rispetto a quanto originariamente sviluppato dai produttori taiwanesi, che hanno sviluppato soluzioni dual GPU su unica scheda. L'approccio NVIDIA, infatti, prevede un chip on board supplementare, che gestisce il transfer dei dati che vanno alle due GPU montate sulle due schede adiacenti per essere elaborati.

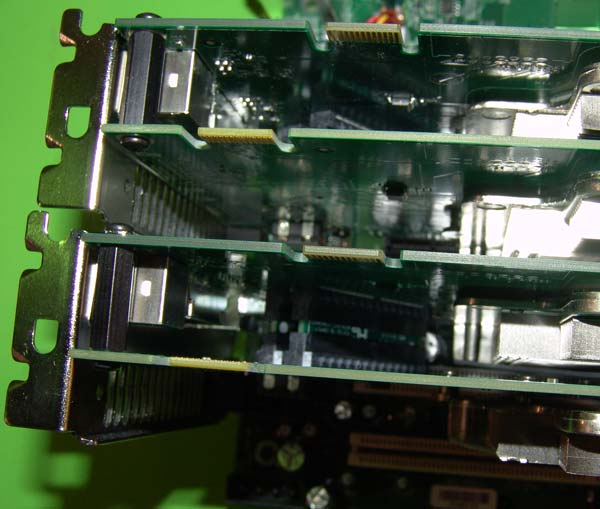

Come si nota dalle immagini, infatti, la soluzione NVIDIA prevede due schede affiancate e collegate tra di loro, in una configurazione mother - daughter, con un bus di connessione proprietario che collega le due schede tra di loro.

NVIDIA ha scelto di utilizzare anche due tradizionali bridge SLI in cima alle schede, con una configurazione 1-3 e 2-4, così da liberare parte della bandwidth tra north e south bridge del chipset nella trasmissione dei dati. Questo permette, ad esempio, il trasferimento dei dati dalle due schede 7800 GTX collegate allo Slot PCI Express 16x dipendente dal north bridge verso le altre due schede collegate al south bridge, senza dover utilizzare la bandiwdth disponibile per la trasmissione tra i due bridge.

La soluzione Quad SLI è compatibile con le soluzioni chipset NVIDIA nForce 4 SLI 16x sia per processori AMD che per soluzioni Intel; Dell ha scelto l'implementazione con la seconda faiglia di chipset, essendo partner unico di Intel. I chip video utilizzati sono soluzioni GeForce 7800 GTX, con frequenza di clock di 430 Mhz; per la memoria video ogni scheda viene dotata di 512 Mbytes, con frequenza di clock di 700 MHz (1,4 GHz effettivi).

Fonte: HKepc.com.

Resta aggiornato sulle ultime offerte

Ricevi comodamente via email le segnalazioni della redazione di Hardware Upgrade sui prodotti tecnologici in offerta più interessanti per te

Quando invii il modulo, controlla la tua inbox per confermare l'iscrizione

46 Commenti
Gli autori dei commenti, e non la redazione, sono responsabili dei contenuti da loro inseriti - info
luckil12 Gennaio 2006, 16:19 #1
secondo me scaldano come pazzi
luckil12 Gennaio 2006, 16:20 #2
il prezzo poi sarà sicuramente una follia anche se sono versioni depotenziate rispetto alla GTX512...
Snyto12 Gennaio 2006, 16:25 #3
non ho capito bene una cosa: 512 mb di ram per ogni pcb ke vedo in foto o per ogni coppia di pcb?
non riesco a dare una ragione alla loro estrema lunghezza.
non vedo bene o le skede sono piegate verso il basso? se sono piegate allora sono pesanti
Snyto12 Gennaio 2006, 16:27 #4
ma quelle in mezzo e la prima da dove caxo la prendono l'aria?
Snyto12 Gennaio 2006, 16:29 #5
OT: sul forum ho delle domande da farvi sul mouse G5 della logitech.
nell'elenco "stampanti e altre periferiche"
zani8312 Gennaio 2006, 16:35 #6
96 pixel pipeline!

e tutto il resto è NOIAAAAAAAAA

ronthalas12 Gennaio 2006, 16:53 #7
che bello, a vedere così dalla foto si direbbe che la scheda mamma viene soffocata dalla figlia: non sa dove prendere l'aria... e ammesso che riesca a respirare, poi dove la butta, che tra connessione con la scheda figlia e buchi chiusi... non ha uscite!!!!
Spero sia solo dimostrativa la cosa...
JohnPetrucci12 Gennaio 2006, 16:53 #8
Originariamente inviato da: luckil
secondo me scaldano come pazzi

E non solo, 4 ventolazze che si fanno sentire, grande consumo ma soprattutto un costo alle stelle.
Dragon200212 Gennaio 2006, 16:55 #9
Prima cosa quelle in mezzo sono chiuse da tutte le parti e quando scaldano più del forno di casa mia e raffredarle è impossibile,quindi si rischia che le temperature salgano subito sopra il livello di guardia. Secondo per alimentare tutte quelle schede nn basta neanche l'alimentatore monster visto sul sito della nvidia certificato per lo sli.Terzo gia due schede video per me sono una stupidaggine,4 sono una grande supermegastrepitosacazzataaaaaaaaaa
Franz_dp12 Gennaio 2006, 16:59 #10
probabilmente sembrano inclinate perche poggiano sul tavolo con la parte bassa della staffa di fissaggio, che sta piu in basso della mobo
