VIA EPIA M9000: Entertainment PC

Per via delle particolari dimensioni e formato della scheda, i tradizionali componenti utilizzati per la realizzazione della motherboard sono posti in maniera "atipica". Dapprima possiamo notare i due grossi dissipatori che nascondono alla vista il processore VIA C3 e il chipset. Accanto ad essi troviamo lo slot di memoria che può ospitare un modulo DIMM DDR per un totale di 1GB di memoria. Poco distante, sul bordo della scheda, vediamo la presenza dei due connettori EIDE.

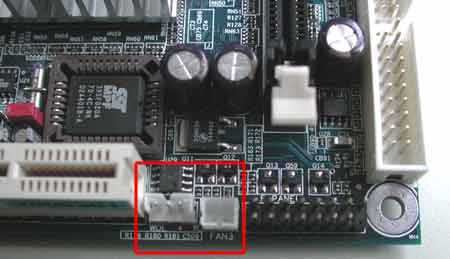

Sul lato destro della scheda troviamo l'unico slot PCI disponibile. Al termine dello slot, come si vede anche dalla foto, vi è una serie di connettori per le funzionalità WOL er per l'alimentazione di una ventola di sistema. Il posizionamento di questi connettori può causare problemi di accessibilità agli stessi nel caso vi sia installata una scheda PCI che occupi interamente la lunghezza della scheda.

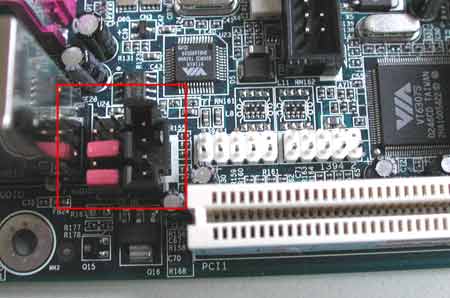

In prossimità del capo opposto dello slot PCI troviamo il connettore per il cavo audio proveniente dal lettore ottico. Come vediamo dalla foto, anche in questo caso la disposizione non è delle più ottimali e nel caso di installazione di una shceda PCI potrebbe essere difficoltoso l'accesso a questo connettore.

Al centro della scheda, posizionato tra il chipset e i plug I/O troviamo il connettore per i Floppy. Accanto ad esso vi sono i jumper di connessione per le porte USB e il piccolo tweeter della scheda madre.

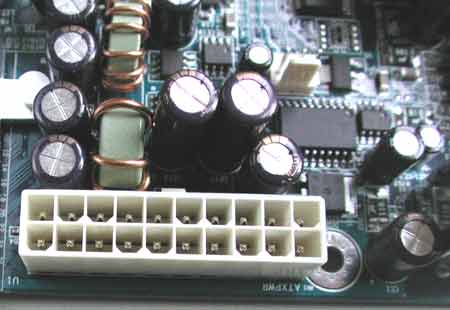

Sul lato sinistro della scheda è presente il connettore di alimentazione in tradizionale formato ATX 20 pin, circondato da un buon numero di condensatori per la stabilizzazione del voltaggio.

Il pannello dei connettori posteriori è costituito, oltre che dalle tradizionali porte PS2, VGA 15-Pin, parallela e seriale, anche da connettori TV-Out e S-Video, connettori audio, porta USB e plug RJ45 per rete Ethernet.

Il North Bridge è il VIA Apollo CLE266, che supporta frequenze di Front Side Bus di 66/100/133MHz e memorie DDR 200/266 o PC100/133. Il chipset è una soluzione che integra il core grafico Castle Rock AGP8x.

Il South Bridge utilizzato su questa scheda è il VIA VT8235 che supporta fino a 6 porte USB 2.0, controller audio AC'97. L'interconnessione tra i due bridge viene attuata dal bus V-Link a 266MB/s.

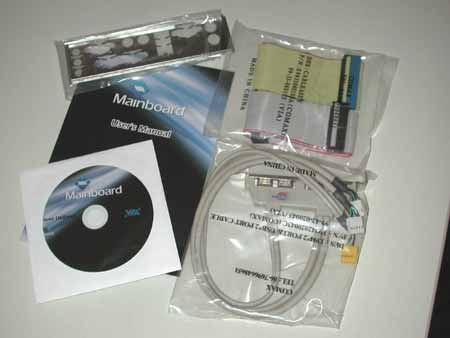

In bundle con la scheda vengono fornite una piattina IDE per Hard Disk e un cavo per Floppy, un supporto posteriore con due porte USB e due porte FireWire, CD con driver, mascherina posteriore e manuale di istruzioni.
