Comparativa schede madri socket AM2-AM3 per CPU AMD

Per la propria proposta socket AM3 Gigabyte ha optato per il chipset AMD 790FX, abbinato al south bridge SB750 ed estendendo con varie periferiche accessorie le funzionalità base di questa coppia di componenti AMD. Questo ha permesso di ottenere una scheda madre particolarmente ricca quanto a dotazione, limitando l'ingombro complessivo alle dimensioni ATX standard attraverso una attenta disposizione dei componenti. Notiamo ad esempio come la distanza tra primo slot PCI Express 16x e slot memoria sia tale da non creare problemi d'installazione dei componenti anche con schede video di notevole lunghezza.

Gigabyte ha scelto di integrare una coppia di controller SATA supplementari, modelli JM322, così da avere a disposizione ben 10 porte; i due controller JM322 possono venir combinati in catene Raid 0 oppure Raid 1, mentre i 6 restanti dipendono dal south bridge AMD SB750 con quindi possibilità di creare catene Raid 0, 1, 10 e 5 a seconda delle esigenze di storage.

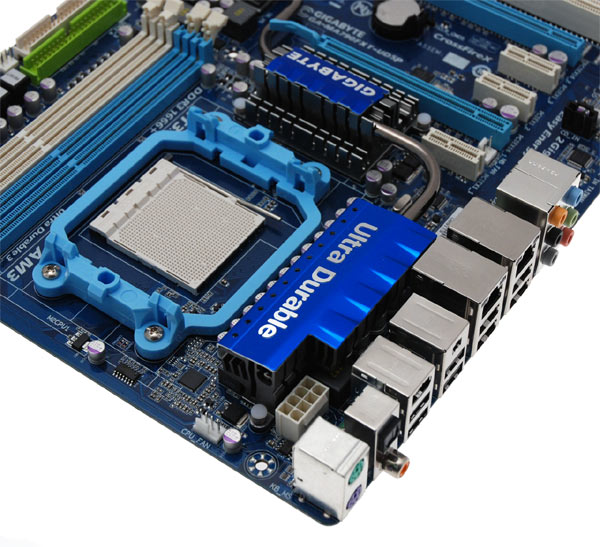

L'area attorno al socket AM3 del processore è caratterizzata dalla presenza del sistema di raffreddamento di chipset e circuiteria di alimentazione; Gigabyte ha optato per un approccio completamente passivo, con voluminosi radiatori collegati tra di loro attraverso heatpipes così da ridistribuire il calore lungo tutta la struttura. Il dissipatore montato sul north bridge AMD 790FX è stato sagomato in modo tale da permettere il montaggio di una scheda PCI Express 1x di elevata lunghezza anche nel primo slot, evitando che il PCB possa entrare in qualche modo a contatto con il dissipatore di calore.

La circuiteria di alimentazione del processore prevede una struttura a 8 fasi, con 2 fasi supplementari dedicate esclusivamente al memory controller integrato nella cpu; altri componenti di alimentazione sono stati montati accanto agli slot memoria DDR3 e al north bridge AMD 790FX.

Tra il dissipatore di calore montato sulla circuiteria di alimentazione e le porte posteriori trova posto il connettore di alimentazione supplementare a 8 pin; la sua accessibilità è nel complesso solo discreta anche se non resa problematica dall'eventuale presenza del dissipatore di calore montato sul processore. Il connettore ATX principale a 24pin è stato montato accanto ai 4 slot memoria DDR3, in area facilmente accessibile.

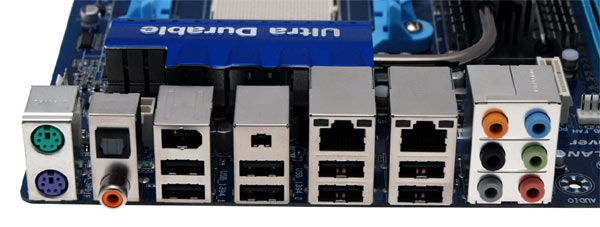

Il pannello posteriore permette di ben apprezzare il livello di dotazione onboard di questa scheda madre. Troviamo 8 porte USB 2.0, 2 schede di rete Gigabit, sottosistema audio 7.1 canali con connettori sia analogici che digitali, porte Firewire e tradizionali PS/2 per mouse e tastiera. Da segnalare la presenza di due differenti standard per le connessioni Firewire, così da offrire la maggior flessibilità possibile per il collegamento di una videocamera o di una periferica di storage esterna.

L'espandibilità complessiva della scheda Gigabyte è di buon livello: troviamo infatti 2 slot PCI Express 16x Gen2, entrambi capaci di gestire contemporaneamente segnali 16x elettrici, separati da ben 2 altri slot PCI Express 1x: questo lascia spazio a configurazioni CrossFireX con due schede dotate di sistema di raffreddamento a 3 slot d'ingombro utilizzate contemporaneamente. Il numero di slot PCI Express 1x è pari a 3, almeno uno dei quali utilizzabile anche quando sono montate schede video a 3 slot di ingombro sulla scheda madre. A chiudere, nella parte inferiore, troviamo 2 slot PCI tradizionali.

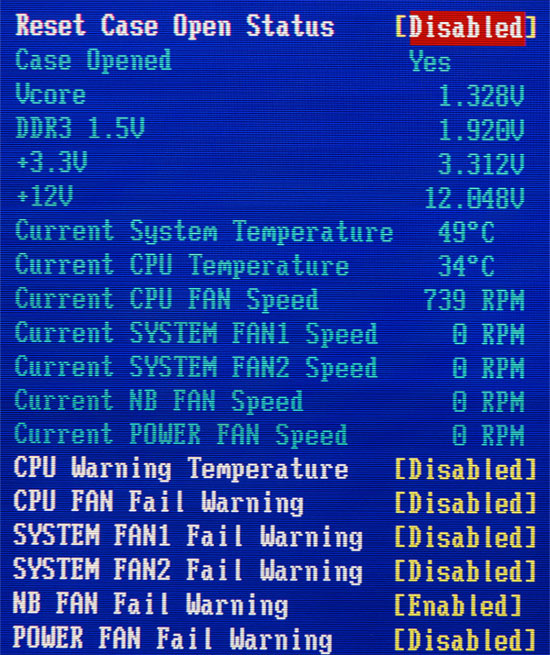

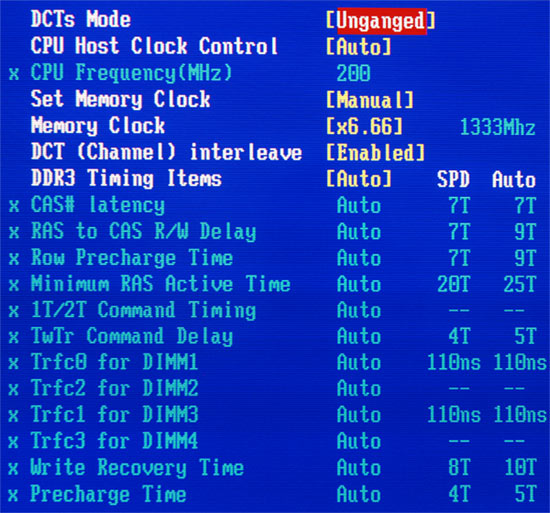

La scheda GA-MA790FX-UD5P di Gigabyte è una proposta orientata all'utenza enthusiast, sia per le soluzioni implementate sul PCB sia per il livello di controllo accessibile da lato bios. Sono presenti diversi pannelli con i quali controllare le impostazioni del processore e del memory controller, i timings delle memorie DDR3 e tutte le principali tensioni di alimentazione. Il pannello di hardware monitoring, infine, riporta le temperature di processore e sistema, 4 tensioni di alimentazione e la velocità di rotazione di 5 ventole tachimetriche eventuamente collegate alla scheda madre.

In dotazione con la scheda sono forniti i seguenti elementi:

• CD-Rom con driver e software;
• manuale della scheda;
• 6 cavi SATA;
• 2 cavi E-SATA con connettore di alimentazione;
• 1 cavo EIDE;
• 1 cavo Floppy;
• staffa posteriore con 2 connettori E-SATA e un connettore di alimentazione
• staffa per le porte posteriori dello chassis.

La scheda tecnica completa di questa soluzione è disponibile sul sito web Gigabyte a questo indirizzo.
