Sapphire Radeon X1600 PRO AGP 256 MB

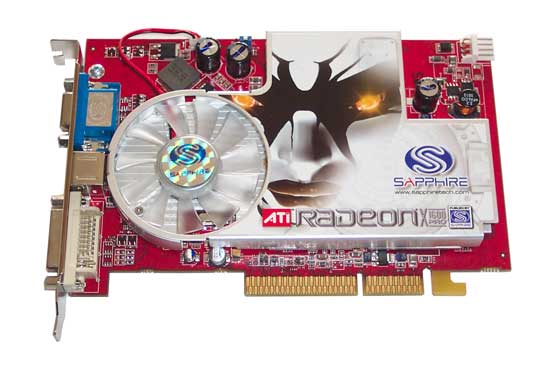

La scheda video Sapphire Radeon X1600 PRO AGP si presenta ai nostri occhi con un design compatto e robusto. Le dimensioni della scheda sono abbastanza contenute e buona parte della superficie del lato frontale è occupata dal dissipatore.

Il sistema di raffreddamento di questa scheda video ricorda vagamente quello delle schede Radeon X800 XT, anche se a causa della differente distribuzione delle componenti discrete atte all'alimentazione del processore grafico la forma del dissipatore è leggermente diversa. L'elemento principale per il raffreddamento è completamente costruito in alluminio e grazie ad alcuni pad termoconduttivi si occupa dello smaltimento del calore prodotto sia dal processore grafico che dai moduli di memoria posti sul lato frontale del PCB. Sfortunatamente, poiché nessun provvedimento è stato preso nel raffreddare i moduli DDR2 presenti sul lato posteriore, questa soluzione, come vedremo in seguito, non avvantaggia l'overclock delle memorie.

La ventola di raffreddamento ha un raggio abbastanza esteso ed è di tipo a basso regime di rotazione, elemento che la rende particolarmente silenziosa.

I 256 MB di memoria sono distribuiti su otto moduli di tipo DDR2 marcati Infineon disposti su entrambi i lati del PCB, quattro per lato. Si tratta di chip da 2,5 ns con frequenza massima teorica pari a 800 Mhz.

In alto a destra possiamo osservare le presenza di un connettore dedicato all'alimentazione supplementare della scheda dello stesso tipo utilizzato con i floppy drive. Il bus AGP è in grado di fornire una quantità di energia inferiore rispetto a quella del bus PCI Express 16x ed per questo motivo che tale scheda, nonostante in versione PCI Express non richieda un'alimentazione supplementare, in versione AGP presenta tale connettore.

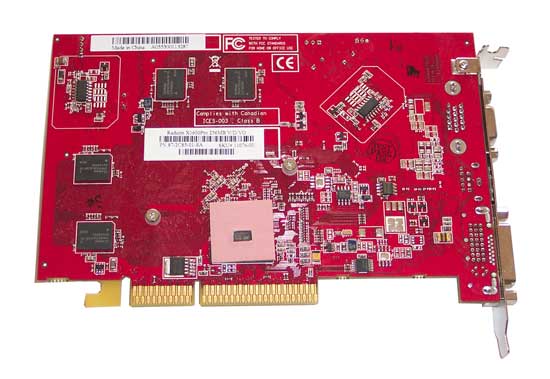

Analizzando il lato posteriore del PCB possiamo osservare la presenza del bridge Rialto posto subito sopra il connettore AGP 8x/4x e coperto per buona parte da un pad termoconduttivo.

La staffa di fissaggio presenta tre uscite: una standard VGA, una DVI-I dedicata ai monitor digitali ed uscita TV di tipo S-Video.
