7 Slot PCI Express 16x per la Asus P6T7

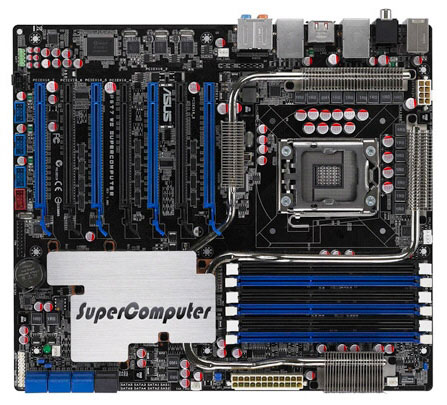

Con la soluzione P6T7 WS SuperComputer Asus propone una particolare scheda madre destinata all'utilizzo in workstation grafiche, la quale abbina compatibilità con i processori Intel Core i7 Socket 1366 LGA ad un elevato numero di Slot PCI Express 16x.

Questo prodotto, infatti, integra ben 7 Slot PCI Express 16x, grazie ai quali è quindi in teoria possibile utilizzare sino a 7 schede video montate nello stesso sistema. Se pare poco probabile che una configurazione di questo tipo possa venir utilizzata per pilotare una stazione multimonitor, una tale flessibilità può rivelarsi interessante per creare workstation nelle quali le GPU vengano utilizzate per elaborazioni di calcolo parallelo.

La gestione di un così elevato numero di Slot PCI Express 16x è avvenuta grazie all'integrazione di due chip NVIDIA NF200, switch PCI Express collegati direttamente al north bridge X58. Quest'ultimo componente è collegato a ciascun chip NF200 da un link PCI Express 16x; ogni link viene splittato dal bridge PCI Express in due altri link 16x elettrici, per un totale di 4 slot di questo tipo identificabili sulla scheda madre dal colore blu. A loro volta gli slot PCI Express 16x elettrici possono veder separati i segnali in due linee 8x elettriche nel momento in cui si volessero utilizzare più di 4 slot contemporaneamente: entrano quindi in gioco gli Slot PCI Express di colore nero, che vengono quindi gestiti con connessioni 8x elettriche.

La dotazione accessoria della scheda scheda Asus è completata dai 6 Slot per moduli memoria DDR3, capaci di gestire sino a 24 Gbytes onboard, da un complesso sistema di raffreddamento con radiatori passivi ed heatpipes, da 6 canali SATA collegati al south bridge Intel ICH0R e da due canali supplementari gestiti da un controller integrato onboard, capace di supportare anche periferiche eSATA.

Una scheda madre di questo tipo può trovare ambito di applicazione preferenziale con applicazioni CUDA, o più in generale di GPU Computing. La presenza di 7 Slot PCI Express 16x non deve tuttavia trarre in inganno: il layout della Asus P6T7 WS SuperComputer permette di installare sino a 7 schede ma con sistema di raffreddamento a singolo Slot: le schede video NVIDIA dotate di due GPU ciascuna sono tutte costruite con sistema di raffreddamento a 2 Slot, scelta che permette l'installazione di un massimo di 4 schede video in questo tipo di scheda madre. Ulteriori informazioni sono disponibili sul sito Asus a questo indirizzo.
