[GUIDA] Sistemi a liquido dalla A alla Z - Kit High-End

[Cristallo]

Ciao a tutti,

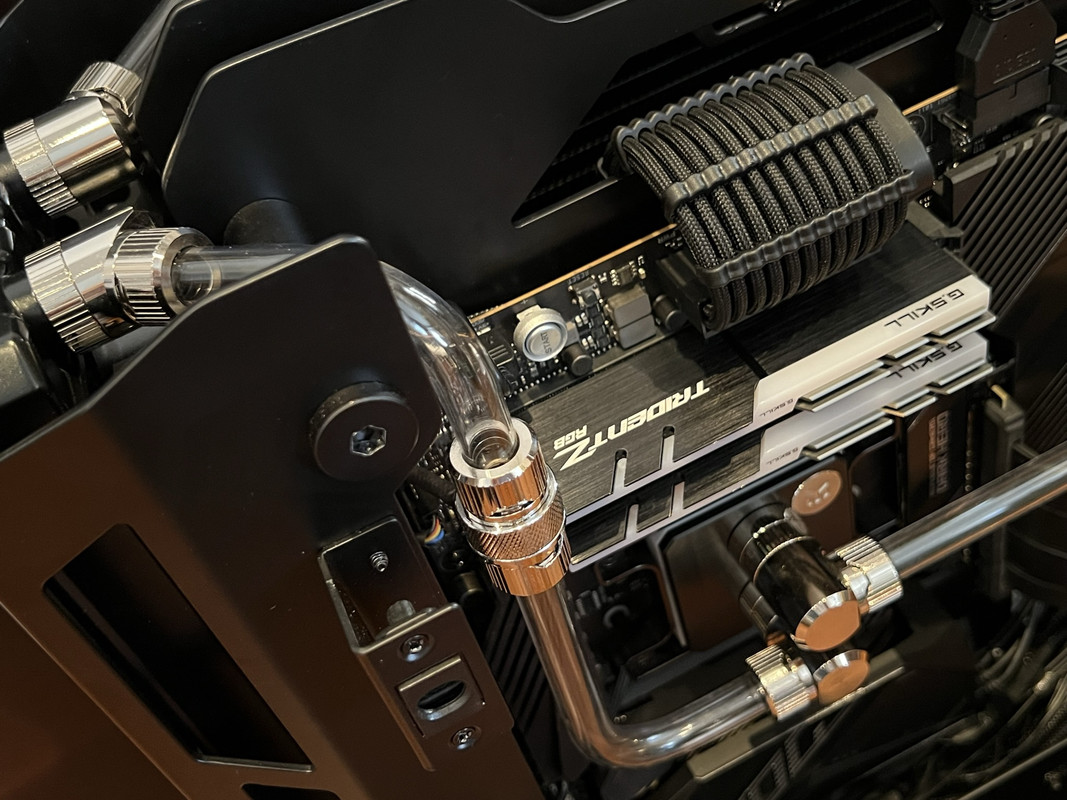

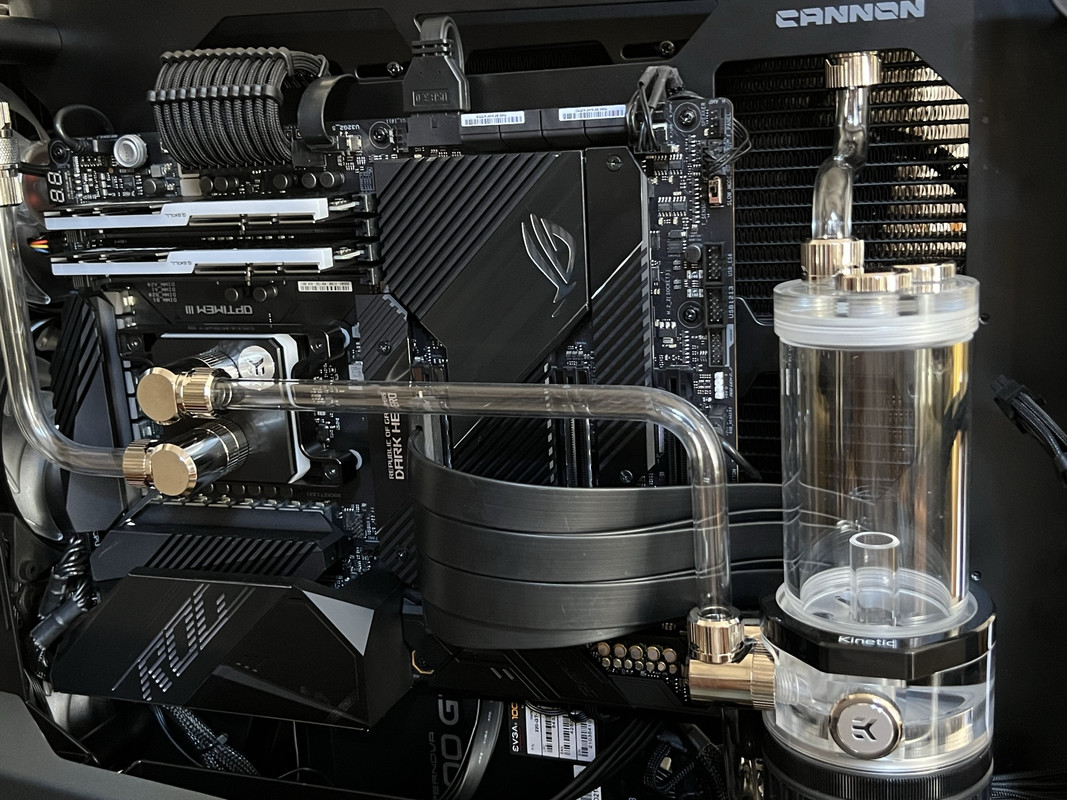

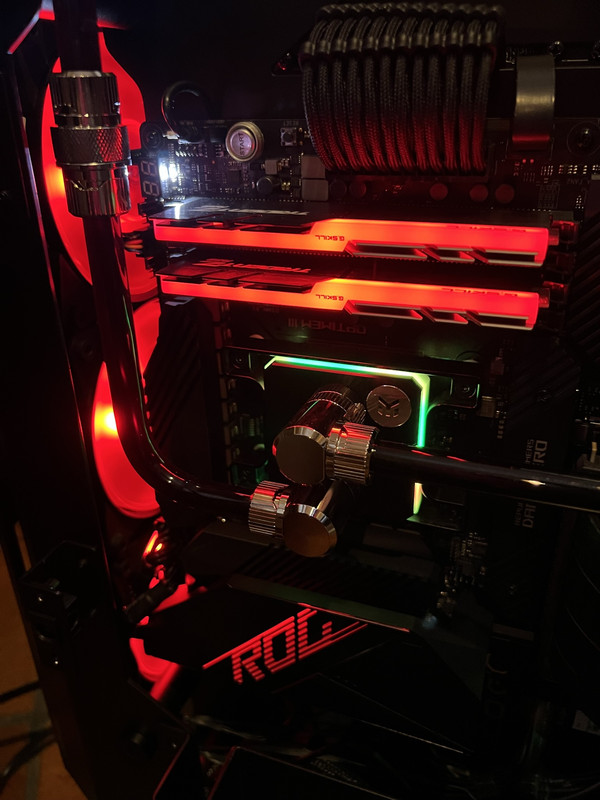

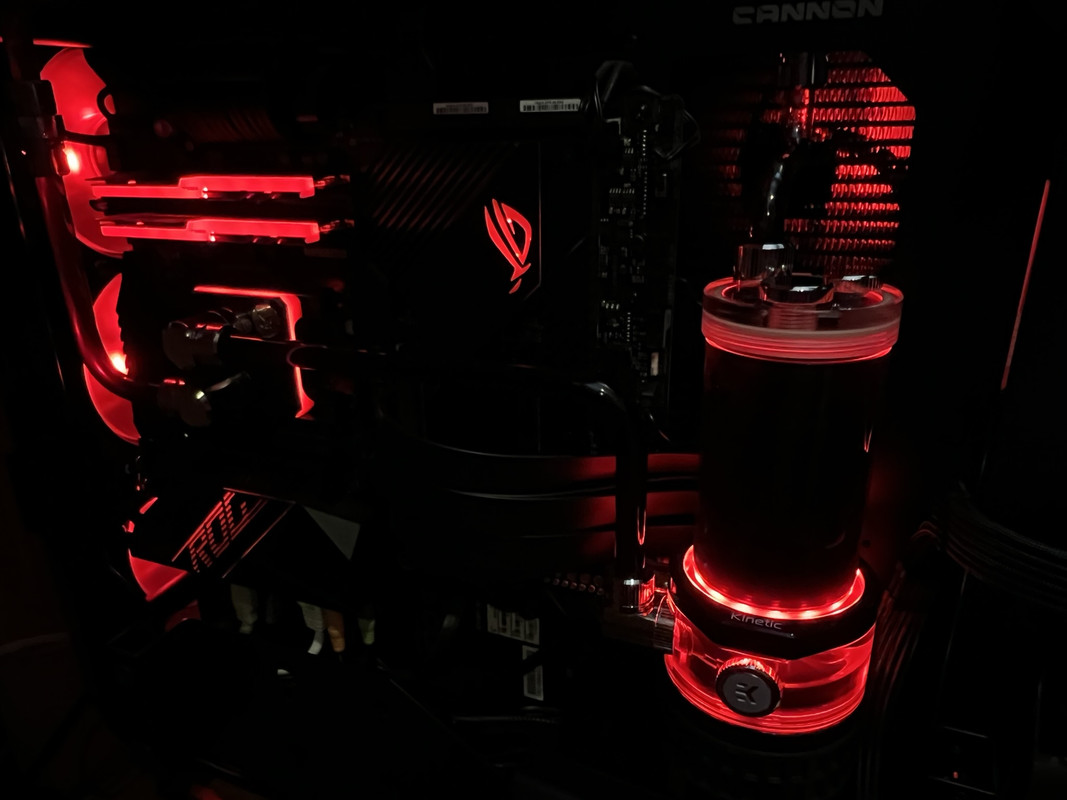

liquidi rabboccati e motore acceso. Ecco il bolide:

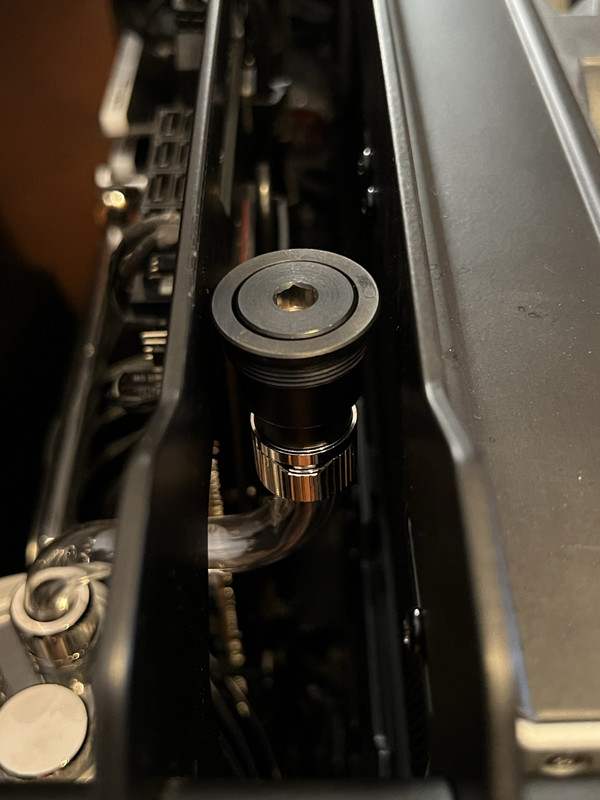

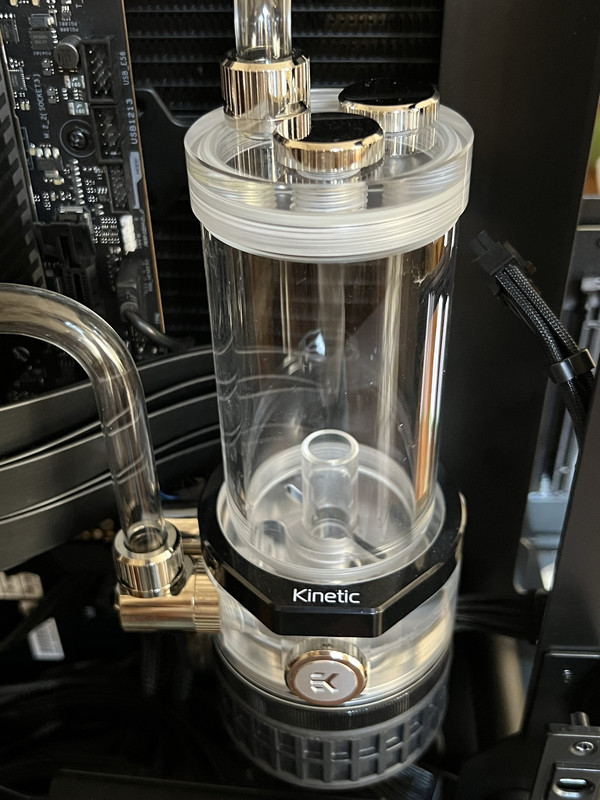

Ho inserito una fillport nascosta in mezzo al canale centrale. Non mi piace vedere la vaschetta con il livello del liquido. Certo che così è proprio difficile capire se il liquido scorre o se la pompa è rotta.

Ora non è il momento dei test. A casa fa quasi 31 gradi. Casomai la sera se fa un po più fresco.

Saluti

Cristallo

[Cristallo]

Ciao a tutti,

piccola fase di messa a punto. Non datemi addosso perché uso AiSuite. Mi sono autodiagnosticato una sindrome ossessivo-compulsiva che, se non uso tutti i software in dotazione alla motherboard, mi sale l'ansia.

Premessa tecnica:

• ho un sensore di temperatura collegato prima dell'ingresso al primo radiatore collegato a W_IN della MB
• ho un secondo sensore i temperatura collegato dopo l'uscita del terzo radiatore collegato a W_OUT
• La pompa EKWB TBE 250 D5 PWM è alimentata via SATA
• Il connettore PWM è collegato a W_FLOW.
• Tutte le 9 ventole sono collegate ad un hub pwm e poi collegato al CPU FAN

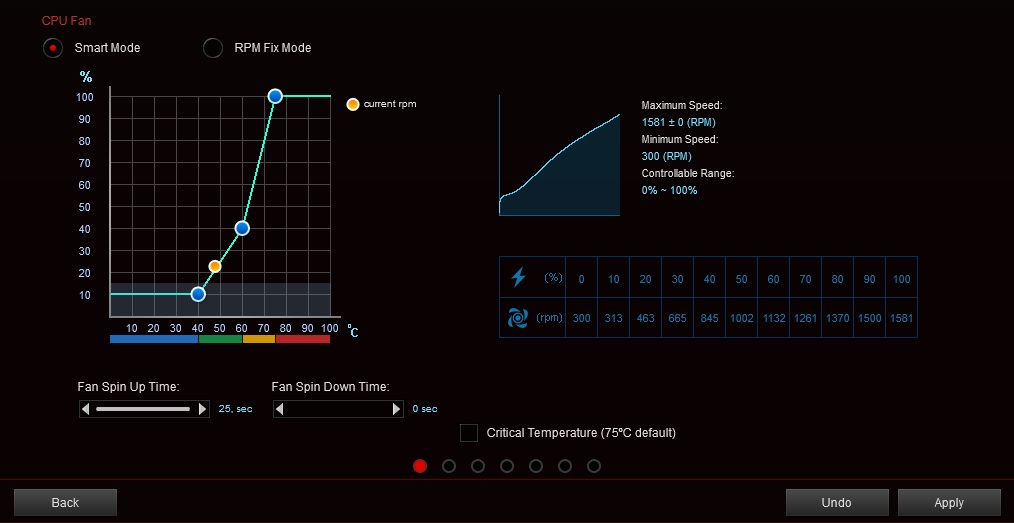

La CPU FAN è configurata come Water Cooler e non come CPU FAN. In questo modo scopare la curva della ventola è appare quello che vedete in figura 2.


Figura 1

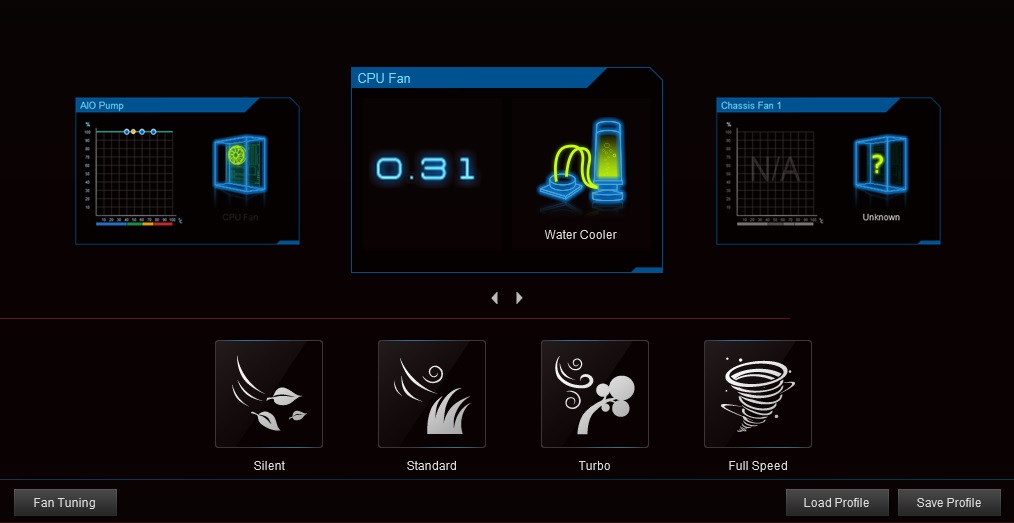

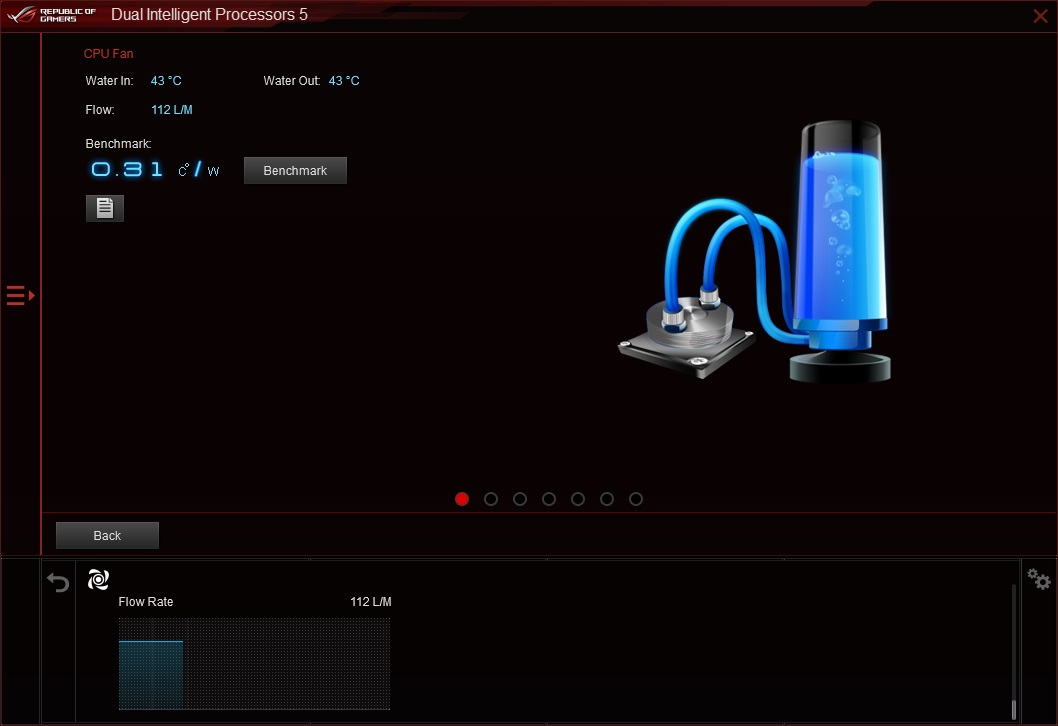

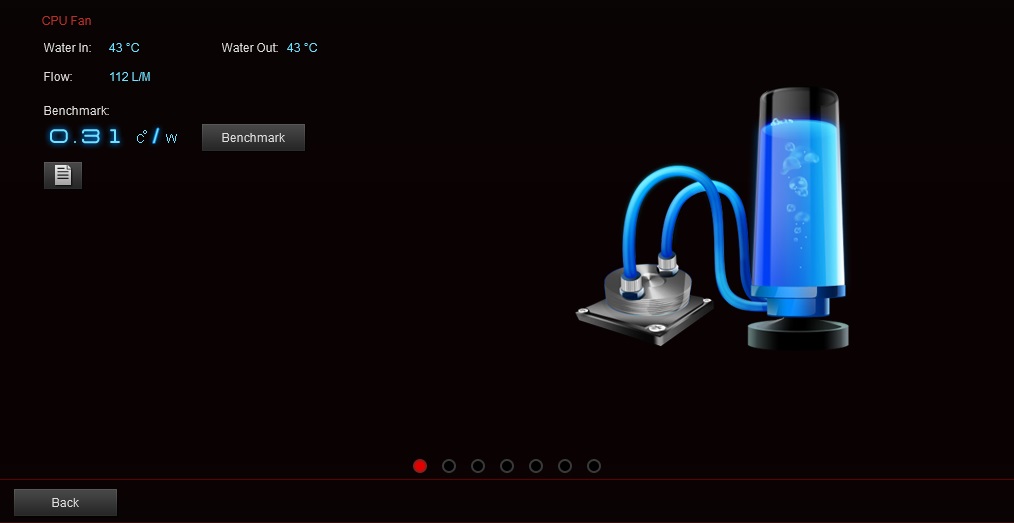

Premendo il pulsante benchmark inizia un test con le ventole che vanno a svariate velocità per poi terminare con un esito in gradi centigradi/watt (dovrebbe essere di quanti gradi sale la temperatura della cpu o dell'acqua ogni watt consumato dalla cpu). Viene indicato un valore di L/M pari a 112 che non so in base a che cosa e se sia vagamente reale.


Figura 2


Figura 3

Questo è quello che appare se configuro la modalità CPU FAN.


Figura 4

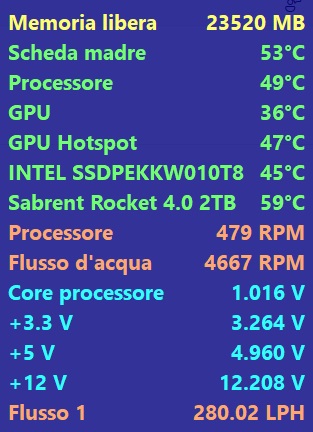

Questo è invece l'output di Aida64. Flusso d'acqua sono gli RPM della pompa ? Flusso 1 invece cos'è ? Differisce da quello di AI Suite di 112 L/M. Qui si parla di 280 LPH (Litri per ora ?)


Figura 5

In sostanza, operando così, le ventole girano a 380 rpm. Inudibili. La temperatura della CPU in idle è 45 gradi.
In gaming (The Division 2) le ventole salgono a 670 rpm. Sempre inudibili. La temperatura della CPU è di circa 55 gradi.

Ho sbagliato o posso migliorare qualcosa ? Lascio così e mi godo il silenzio o trovo il modo di alzare un pò le ventole e guadagnare qualche grado sulla CPU ?

Grazie

Saluti

Cristallo

[Black"SLI"jack]

allora per la questione software mobo, non mi esprimo che è solo robaccia inutile, soprattutto quando si parla di gestione in un impianto a liquido. ma qui sono troppo di parte, personalmente esiste solo aquasuite con aquaero.

venendo al tuo impianto, con tutta quella massa radiante è normale avere le ventole a bassissimi regimi. quasi potresti tenerlo fan less
più di quello non credo tu possa ottenere.

[Cristallo]

Originariamente inviato da Black"SLI"jack

allora per la questione software mobo, non mi esprimo che è solo robaccia inutile, soprattutto quando si parla di gestione in un impianto a liquido. ma qui sono troppo di parte, personalmente esiste solo aquasuite con aquaero.

venendo al tuo impianto, con tutta quella massa radiante è normale avere le ventole a bassissimi regimi. quasi potresti tenerlo fan less
più di quello non credo tu possa ottenere.

Grazie,

grazie. Ma qualcuno sa cosa vuol dire W_IN e W_OUT ? IN e OUT rispetto a cosa ? Io ho ipotizzato IN radiatore e OUT dal radiatore. Se invece è IN Waterblock e OUT da Waterblock ho invertito il senso e forse anche il funzionamento della logica.

Saluti

Cristallo

[Cristallo]

Ciao a tutti,

un'altra domanda che accodo a quelle precedenti. Il connettore delle pompa EKWB TBE 200 PWM D5 denominato "4 pin pwm fan" dove lo collegato su una scheda ASUS (io ho la dark hero crosshair viii) ? Sul connettore W_PUMP+ o sul W_FLOW ?

Saluti

Cristallo

[davide155]

Originariamente inviato da Cristallo

Ciao a tutti,



un'altra domanda che accodo a quelle precedenti. Il connettore delle pompa EKWB TBE 200 PWM D5 denominato "4 pin pwm fan" dove lo collegato su una scheda ASUS (io ho la dark hero crosshair viii) ? Sul connettore W_PUMP+ o sul W_FLOW ?



Saluti



Cristallo

Teoricamente pump sta per pompa, e flow sta per flusso.
Quindi alla prima dovresti attaccarci la pompa e nel secondo il flussimetro. Almeno così ad orecchio. Non ho guardato i datasheets della tua mobo.
Cmq concordo con black. Aquaero is the way. Prima o poi te ne accorgerai

[razor820]

Dovrei rimontare la mia 3080ti fe ad aria.
Fino ad ora ho usato il wb della ek vector.

Posso usare I pad che mi hanno dato in dotazione con il backplate?
Avendone un secondo nuovo ne ho abbastanza per ripaddarla, ma non so se sono compatibile e dello spessore giusto per il dissipatore originale della FE

[davide155]

Originariamente inviato da razor820

Dovrei rimontare la mia 3080ti fe ad aria.
Fino ad ora ho usato il wb della ek vector.

Posso usare I pad che mi hanno dato in dotazione con il backplate?
Avendone un secondo nuovo ne ho abbastanza per ripaddarla, ma non so se sono compatibile e dello spessore giusto per il dissipatore originale della FE

https://thermalpad.eu/thermal-pad-si...nders-edition/

Stando alla 3080 sono uscite due modelli con altezze diverse.
Non so se la Ti ha seguito la stessa strada ma ti consiglio di rispettare le altezze di fabbrica. Perché ogni dissipatore o wb hanno i loro spessori personalizzati.
Ma usare quelle originali? Li hai tolti e buttati?

[razor820]

Originariamente inviato da davide155

https://thermalpad.eu/thermal-pad-si...nders-edition/

Stando alla 3080 sono uscite due modelli con altezze diverse.
Non so se la Ti ha seguito la stessa strada ma ti consiglio di rispettare le altezze di fabbrica. Perché ogni dissipatore o wb hanno i loro spessori personalizzati.
Ma usare quelle originali? Li hai tolti e buttati?

Vedo che addirittura in base alla zona sono di spessore diverso.
I vecchi pad sono rimasti nel dissipatore originale, ma qualcuno è andato perso

[davide155]

Originariamente inviato da razor820

Vedo che addirittura in base alla zona sono di spessore diverso.
I vecchi pad sono rimasti nel dissipatore originale, ma qualcuno è andato perso

Comunque su reddit leggo che sulla 3080ti vanno bene i Gelid Ultimate da 1.5mm davanti e 2.0mm dietro. Con 15euro fai contento chi la acquisterà.

[razor820]

Originariamente inviato da davide155

Comunque su reddit leggo che sulla 3080ti vanno bene i Gelid Ultimate da 1.5mm davanti e 2.0mm dietro. Con 15euro fai contento chi la acquisterà.

Ma in quale shop? Su Amazon avevo visto 50 euro.
Comunque domani mi arriva il vase Asus gt502.
Vorrei fare qualche prova prima di vendere un po’ di materiale

[davide155]

Originariamente inviato da razor820

Ma in quale shop? Su Amazon avevo visto 50 euro.
Comunque domani mi arriva il vase Asus gt502.
Vorrei fare qualche prova prima di vendere un po’ di materiale

Io li comprai su amazon a nemmeno 15euro a set. Si parla del periodo pandemia.
Ora onestamente non saprei. Forse l'hanno esauriti e devono rimetterli.

[razor820]

Mi è arrivato il nuovo case gt502 dell Asus. Largo ma compatto. Fantastico, ha anche una camera divisa lato cable management per installare un aio da 360.

Adesso vorrei posizionare un rad, ma sono indeciso se metterlo sul top o sul laterale come da foto. Le ventole in ogni caso andrei a posizionarle sul bottom.

[XEV]

Scusate OT.
Un saluto a tutti, ogni tanto ritorno a leggere,ma stando all estero da.mesi, impossibilitato ad avere un pc fisso e non so per quanto mesi/anni.

@razor quel case sembra vagamente un dynamic all interno

[razor820]

Si ormai diciamo che quel tipo di form sembra essere abbastanza comune. La cosa bella che questo Asus ha lo scomparto dedicato al cable management e psu immenso. Puoi mettere anche un rad orizzontale da 360 con 30 cm di spessore

[Cristallo]

Originariamente inviato da razor820

Si ormai diciamo che quel tipo di form sembra essere abbastanza comune. La cosa bella che questo Asus ha lo scomparto dedicato al cable management e psu immenso. Puoi mettere anche un rad orizzontale da 360 con 30 cm di spessore

Certo un rad con 30 cm di spessore è impegnativo. Ci vuole up push-push-push-push-pull-pull-pull-pull come minimo.

Saluti

Cristallo

[cthulu]

domanda:
ma nei case nominati in precedenza (GT502,Lian-li O11,mars MCV4,dark cave, Kediers 590,Hyte Y40) simili tra loro ci sta un rad da 360 ma spesso 60 mm (e magari con un rad standard da 30mm) ?
Forse no....vero ?

[Black"SLI"jack]

Originariamente inviato da cthulu

domanda:
ma nei case nominati in precedenza (GT502,Lian-li O11,mars MCV4,dark cave, Kediers 590,Hyte Y40) simili tra loro ci sta un rad da 360 ma spesso 60 mm (e magari con un rad standard da 30mm) ?
Forse no....vero ?

dipende molto dal case stesso e dall'hw che installi. ad esempio in un o11 standard, a patto di mettere una mobo matx sul fondo puoi mettere un rad da 60mm, ma saresti molto preciso. ci vuole un o11 xl per tenere un 60mm + fan sul fondo. sopra e lateralmente assolutamente no. un altro case che permette di montare anche due 360/60 è il phanteks nv7. sotto ci stai un pò preciso ma anche con mobo atx nessun problema. sul top c'è spazio anche per fare il p/p sul 60mm.

sul mio o11 standard, sono andato di 38mm ek sopra e sotto e 25mm nella chamber laterale. sul o11 xl, 60mm ek sul bottom, 38mm ek sul top e 30mm ek nella chamber laterale. sui phanteks/metallicgear neo qube (degli o11 standard) in genere ho montato sempre dei 30mm su tutte le posizione (in un caso c'era un 240/45 sostituito poi da un 360/30.

sul laterale molto dipende se le ventole le vuoi internamente al case o nella chamber e di conseguenza lo spazio per il rad cambia.

[Ludus]

ventole per radiatori c'è qualcosa di nuovo sul mercato di valido? possibilmente che abbiano la possibilità di collegarsi tra di loro in stile lian-li che ho ora.

l'hub lian-li mi ha strarotto il cazzo nella gestione dei led e cercavo qualcosa di alternativo, anche senza led ma con una estetica valida (no p12 max per intenderci).

mi piacciono molto le bequiet silent wings pro 4 ma costano una fucilata.

[FrancoBit]

Originariamente inviato da Ludus

ventole per radiatori c'è qualcosa di nuovo sul mercato di valido? possibilmente che abbiano la possibilità di collegarsi tra di loro in stile lian-li che ho ora.

l'hub lian-li mi ha strarotto il cazzo nella gestione dei led e cercavo qualcosa di alternativo, anche senza led ma con una estetica valida (no p12 max per intenderci).

mi piacciono molto le bequiet silent wings pro 4 ma costano una fucilata.

Ci sono le nuove phanteks che si collegano in stile LianLi. Sono le D30.
Ovviamente non sono economiche
