Il Mio Muletto daily use

giorgioprimo · 14-10-2006, 23:51

Dopo tanto ho mandato in pensione la DFI NF4 e l'X2 ed ho deciso di rifarmi il muletto cambiando completamente piattaforma utilizandone una poco comunque:

Aopen i975X + merom T7400 ...

Ho iniziato a metterci le mani alla fine di luglio, ed ho finito oggi....

un paio di foto della "sede di lavoro"

Ho cominciato a progettare il setup.....e dopo anni di indecisione, dopo uno scambio di vedute copn Giampa, mi sono convinto a mettere tutto a liquido...
Il dubbio più grosso era dovuto al fatto che a volte lascio il pc acceso anche per una settimana...e l'idea del liquido mi ha sempre lasciato un pò dubbioso, ma dopo le rassicurazioni di Giampa e Kamel ..che ormai convivono con il liquido da anni..ho finito per decidermi anche io.
Utilizzerò un wb D-TEK per la cpu, un wb OC-LABS per il chipset, ed un wb "work in progress" per la vga..... (non a caso ho deciso di riunire tutti.....

)

Il primo problema è stato decidere tra un rad mono ed uno b-ventola:

usare il monoventola sarebbe stato molto più comodo e non avrei avuto problemi a piazzare la pompa, ma non sarebbe riuscito a gestire 3 wb in modo soddisfacente...così mi sono impuntato a trovare il modo di piazzare il bi-ventola.... una telefonata veloce a Kamel chiedendo conferma se la pompa potesse lavorare anche upside-down e questa è stata la soluzione:

per permettere questo:

.

Il case è uno Chieftec un pò particolare...della "ULTRA" che si differenzia per il colore di finutura, un bellissimo blu metallizzato "glossy", l'interno è del solito color cacchetta bianco avorio...e quindi provvederò a dipingerlo con un colore a mè molto caro...

.
Un altro porblema dello chieftec è la predisposizione solamente per ventole da 80..così è necessario un po di lavoro con il dremel per fare spazio:

ci sta....

davanti invece ho deciso di mantenere delle ventola da 80...a basso profilo...in modo da poterle montare esternamente al telaio del case, senza che impedissero il montaggio del frontale:

Dopodichè mi sono "trinciato" un dito della mano sinistra (io sono macino), pulendo il frullatore ad immersione che uso per preparare la pappa di mio figlio...e quindi sono tornato ad occuparmi dell' HW ....per fortuna che era appena arrivato il corriere TNT con un pacchetto con delle scritte strane :bastardin

giorgioprimo · 14-10-2006, 23:52

e quindi.....

pompa....

radiatore....

case...

anche se in foto non si nota perchè il colore "spara" è un rosa fucsia.... che con il blu metallizzato dell'esterno sta come il cacio sui maccheroni....

giorgioprimo · 14-10-2006, 23:54

.......qualche problemino da risolvere:

purtroppo il south-sinc della MICROCOOL pure essendo bello ed efficente, è troppo alto e sbatterebbe contro la 7950x2 ..così ho dovuto sostituirlo....

poi dremel...e via

montato insiem ai micro-sink della Microcool....

alimentatore....

un po di neoprene contro le vibrazioni...

e foto di insieme....

giorgioprimo · 14-10-2006, 23:57

....ho messo mano alla VGA....

Cablaggio SATA

cablaggio interruttore neon:

raccordi per la 7950...

Dettaglio alloggiamento ricevitore per il telecomando...

giorgioprimo · 14-10-2006, 23:58

Vista da varie prospettive:

giorgioprimo · 14-10-2006, 23:58

FINITO!!!!!!!

ultimi dettagli dei cablaggi

immagini alla luce ( le scrittine bianche sugli HD volevo toglierle..ma poi mi sono ricordato che piacciono tanto ad un mio amico....) :

come risulata al buio

con uv spenti

con UV accesi

temperature in idle

JKT · 15-10-2006, 08:27

Spettacolo!!!

Sei un grande!

bamba` · 15-10-2006, 08:43

azzo bomba. stupendo

red.hell · 15-10-2006, 08:49

bello anche se la discussione è un pò pesante (trooooopppe foto grosse)

e chiami muletto merom+7950gx2 il tutto a liquido?

Domy15 · 15-10-2006, 09:23

buon lavoro, complimenti!

l@ser · 15-10-2006, 15:14

bello praticamente il lavoro che sto facendo alle mie figlie pero' volevo sapere
1 che ventola hai messo sul posteriore 2 che alimentatore e' quello
ciao grazie

bamba` · 15-10-2006, 15:16

è un hiper typer blu 580w

aleraimondi · 15-10-2006, 15:40

Ciao giorgio, intanto complimenti, volevo chiederti una cosa a riguardo anche su XS, ma lo faccio qui che è meglio.
Non hai trovato difficolta nella fase di riempimento/spurgo, con la T messa in quel modo invecie che nella posizione classica (ovvero con il tubo di rabbocco sul ramo perpendicolare)?
ciao

giorgioprimo · 15-10-2006, 16:12

Quote:

Originariamente inviato da l@ser

bello praticamente il lavoro che sto facendo alle mie figlie pero' volevo sapere
1 che ventola hai messo sul posteriore 2 che alimentatore e' quello
ciao grazie

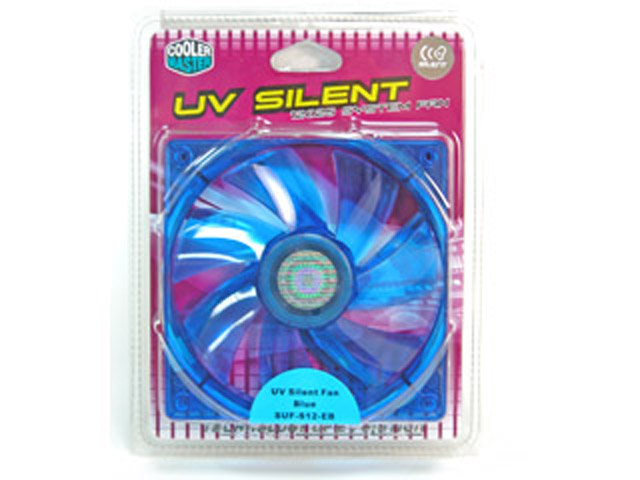

la ventola posteriore è una coolermaster UV silent daq 120mm

quelle inferiori per il radiatore sono delle coolermaster ultrasilent da 120mm

quelle anteriori sono delle hiper led blu a basso profilo (80x15)

L'alimetatore come già è stato detto è un hiper type-r da 580w

giorgioprimo · 15-10-2006, 16:16

Quote:

Originariamente inviato da aleraimondi

Ciao giorgio, intanto complimenti, volevo chiederti una cosa a riguardo anche su XS, ma lo faccio qui che è meglio.
Non hai trovato difficolta nella fase di riempimento/spurgo, con la T messa in quel modo invecie che nella posizione classica (ovvero con il tubo di rabbocco sul ramo perpendicolare)?
ciao

non ho avuto grossi problemi, ho solo inclinato il pc verso il lato posteriore, messo il liquido e acceso la pompa per qualche secondo fino a quando pescava, poi ho spento e ripetuto l'operazione fino a riempire. Dopodichè ho fatto girare il pc per un paio d'ore con il tappo del fillport aperto in modo da espellere tutte le bolle d'aria, ho rabboccato, fatto girare ancora mezz'ora e poi tappato.

Devo dire che la scarico posteriore mi è stato di grande aiuto, perchè il circuito l'ho svuotato e riempito per quattro volte...(individuavo sempre qualcosa che doveva essere migliorato...)

aleraimondi · 15-10-2006, 21:13

Quote:

Originariamente inviato da giorgioprimo

non ho avuto grossi problemi, ho solo inclinato il pc verso il lato posteriore, messo il liquido e acceso la pompa per qualche secondo fino a quando pescava, poi ho spento e ripetuto l'operazione fino a riempire. Dopodichè ho fatto girare il pc per un paio d'ore con il tappo del fillport aperto in modo da espellere tutte le bolle d'aria, ho rabboccato, fatto girare ancora mezz'ora e poi tappato.

Devo dire che la scarico posteriore mi è stato di grande aiuto, perchè il circuito l'ho svuotato e riempito per quattro volte...(individuavo sempre qualcosa che doveva essere migliorato...)

capito. non ti sale molto per via della spinta il livello dell'acqua nel tubo di riempimento?

giorgioprimo · 15-10-2006, 21:31

Quote:

Originariamente inviato da aleraimondi

capito. non ti sale molto per via della spinta il livello dell'acqua nel tubo di riempimento?

no, per niente... ho usato un tubo interno 12 per sicurezza...

l@ser · 16-10-2006, 12:15

perfetto ti ringrazio credo che copiero' qualcosina
