nVidia GeForce FX: NV30 finalmente svelato

nVidia GeForce FX: NV30 finalmente svelato

Presentato ufficialmente quest'oggi il nuovo chip video nVidia, che continua la serie GeForce ma focalizza l'attenzione sulla qualità della rappresentazione 3D. Pieno supporto DirectX 9 e grande potenza di calcolo, ma per le prime schede finali sarà necessario attendere ancora sino ad inizio 2003

di pubblicato il nel canale Schede Video
NVIDIAGeForce

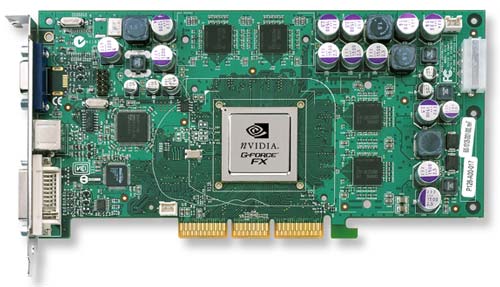

La scheda

clicca sull'immagine per ingrandire (450kbytes)

La reference board nVidia GeForce FX riprende buona parte del layout delle schede GeForce 4 Ti 4600, soprattutto per quanto riguarda la lunghezza complessiva della scheda. La circuiteria di alimentazione è notevolmente dimensionata, così da garantire la corretta alimentazione sia a GPU che alla memoria video DDR-II. Sul lato destro della scheda si nota un connettore Molex, al quale è necessario connettere uno dei cavi di alimentazione dell'alimentatore ATX e, quindi, bypassare la circuiteria di alimentazione della scheda madre.

Questa scelta pare essere molto logica: ATI l'ha introdotta sulle proprie schede basate su chip R300 così da evitare problemi di insufficiente alimentazione da parte della scheda madre e, originariamente, 3dfx l'ha utilizzata per le proprie schede video VooDoo 5, nel "lontano" anno 2000.

memoria_particolare.jpg (6342 bytes) Particolare del chip memoria Samsung DDR-II montato sulla reference board nVidia GeForce FX; il chip dovrebbe avere tempo di accesso pari a 2ns, così da ottenere una frequenza massima teorica d 500 Mhz (1 Ghz effettiva per via dell'architettura DDR-II). Mancano informazioni ufficiali su quella che dovrebbe essere la frequenza di lavoro finale del chip NV30, almeno nella versione più performante; non ufficialmente nVidia ha indicato una frequenza di almeno 400 Mhz, anche se in funzione delle rese produttive non è impensabile ipotizzare una versione di schede GeForce FX con clock ancor più elevato.


Il package adottato per il chip NV30 è, ovviamente, quello BGA utilizzato da tutte le più recenti GPU in commercio; elevatissimo il numero di contatti con il PCB della scheda, chiaro indice della notevole complessità costruttiva.


^
