3dfx VooDoo 3 3500 TV

La costruzione della 3dfx VooDoo 3 3500TV è per alcuni aspetti simile a quella dei due modelli VooDoo 3 2000 e 3000, anche se si notano alcune difefrenze sostanziali in modo particolare dovute alla presenza della circuiteria che gestisce input e output video, nonché il sintonizzatore TV.
Iniziamo l'analisi della costruzione a partire da alcune caratteristiche tecniche:

• -chip 3dfx VooDoo 3 3500, operante alla frequenza di clock di 183 Mhz.
• -dotazione memoria: 16 Mbytes, moduli SDRAM, operanti alla frequenza di clock di 183 Mhz.
• -connettore AGP 2x, no AGP texturing.
• -dimensione massima texture gestibili: 256x256 pixels.
• -RamDAC a 350 Mhz.
• -tuner TV; sintonizzatore FM (quest'ultimo solo per versione non europea).
• -supporto rendering 3D 16 bit, no 32 bit.

Nella parte superiore della scheda sono raccolti quasi tutti i componenti: il chip VooDoo 3 3500 è sormontato da un dissipatore di calore di notevoli dimensioni, identico a quello montato sulla versione 3000 (che ha frequenza di clock del chip video di 166 Mhz, contro i 183 Mhz della versione 3500) e privo di ventola di raffreddamento; attorno a quest'ultimo sono disposti i moduli memoria SDRAM, per un quantitativo complessivo di 16 Mbytes. Alla sinistra della scheda, nella parte superiore, è montata la circuiteria che gestisce il sintonizzatore TV: nel sample utilizzato nei test è marchiata Samsung, mentre le schede destinate al mercato americano utilizzano componentistica Philips in quanto integrano anche un tuner FM (non supportato nella versione europea). La parte posteriore della scheda è pressoché priva di componenti, fatta eccezione per due chip della memoria video e alcuni chip di gestione dei segnali video input e output.

Clicca sulle immagini per vederle ingrandite
Parte superiore della scheda: si notino i moduli memoria disposti a L attorno al chip video, il dissipatore di calore e la circuiteria per il sintonizzatore TV.	Parte posteriore della scheda: sono presenti due chip memoria SDRAM, in alto sulla sinistra, e alcuni chip di gestione dei segnali video input e output.

Nella parte superiore della scheda sono presenti due connettori audio, uno in ingresso e l'altro in uscita: questi connettori permettono di pilotare i segnali audio provenienti dal Tuner TV direttamente con la propria scheda audio; il connettore in ingresso deve essere collegato con quello audio del lettore CD-Rom, mentre quello in uscita con la scheda audio. A fianco di questi due connettori è presente un connettore ausiliario per il Digital Video.
Il pannello delle connessioni è abbastanza differente a quanto si è abituati trovare con schede video dotate di input e output video; 3dfx ha scelto la soluzione di un connettore proprietario, come si nota chiaramente nell'immagine qui di seguito:

In basso si nota il connettore proprietario di 3dfx, al quale viene collegato il particolare cavo fornito in dotazione; quest'ultimo è dotato da un lato di una terminazione a Y, alla quale da una parte si connette il monitor con un tradizionale connettore VGA, dall'altra la scheda video per mezzo del connettore proprietario. All'altra estremità del cavo è presente un box, di forma quasi sferica, nel quale sono stati inseriti i 4 connettori di input e i 4 connettori di output video, ai quali connettere sorgenti video esterne quali TV, videoregistratori e videocamere. I connettori video, sia in input che in output, sono di due tipi: video composito (il tradizioonale pin RCA) e S-Video (connettore a 8 pin), mentre il cavo ha una lunghezza di circa 1 metro, così da permettere il posizionamento del box  delle connessioni non necessariamente vicino alla scheda video e, soprattutto, lontano dalla parte posteriore del case.

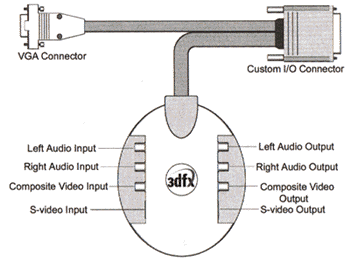

In dotazione con la scheda è fornita della documentazione che spiega, tra le altre cose, il funzionamento del cavo di connessione fornito in dotazione. Si noti come il cavo, da un lato, termini con due connessioni a Y (quella a sinistra per il monitor, quella a destra invece per la scheda video), mentre dall'altra parte sia presente il box delle connessioni video, sia input che output.
