Radeon X1900: l'evoluzione della specie

Radeon X1900 XTX

Radeon X1900 CrossFire

Le schede Radeon X1900 XTX e Radeon X1900 CrossFire hanno un layout del tutto paragonabile a quello delle corrispondenti Radeon X1800 XT e Radeon X1800 CrossFire.

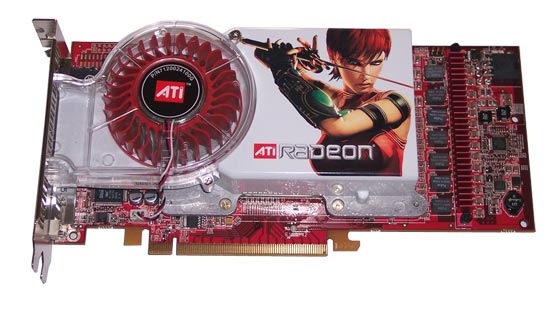

Il sistema di raffreddamento adottato vede protagonista un voluminoso elemento in alluminio che copre buona parte del lato frontale della scheda video e che, in corrispondenza del processore grafico è rimpiazzato da una placca in rame. Il tutto è chiuso all'interno di un canale a conduzione forzata alla cui estremità troviamo una turbina che aspira l'aria dall'interno del case e la espelle fuori attraverso una feritoia presente in corrispondenza del secondo slot occupato dalla scheda video.

Radeon X1900 XTX

Radeon X1900 CrossFire

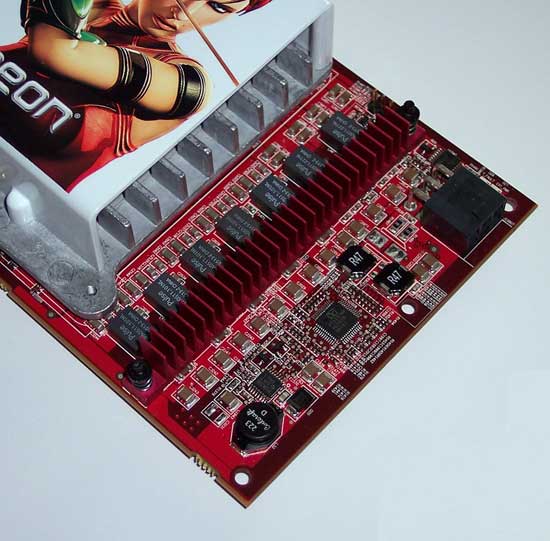

L'unica reale differenza tra le schede Radeon X1800 e le Radeon X1900 è nel gruppo di alimentazione. Le prime revisioni del PCB delle schede basate su R520 contavano cinque mosfet, al quale ne è stato aggiunto successivamente uno grazie al quale si sono raggiunti i requisiti per produrre versioni delle Radeon X1800 XT con frequenze superiori a quelle delle specifiche iniziali. Le schede Radeon X1900, invece, presentano ben sette mosfet confermando che i 384 milioni di transistor di R580 richiedono un maggiore quantitativo di energia per funzionare correttamente.

La differenza sostanziale tra la Radeon X1900 XTX e la Radeon X1900 CrossFire osservando il PCB è nella disposizione di un led: la prima lo posiziona vicino il connettore di alimentazione supplementare a sei pin, mentre nella seconda lo ritroviamo subito sopra il dissipatore, esattamente come nella Radeon X1800 CrossFire.

Le due schede in modalità CrossFire sulla scheda madre Sapphire Pure CrossFire Advanced

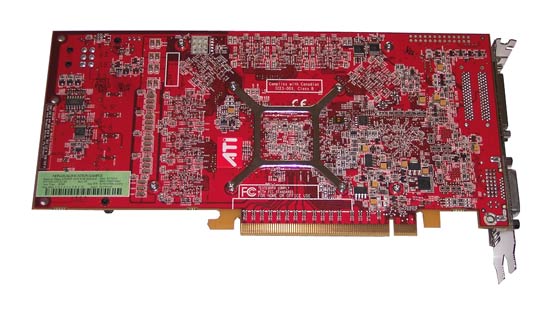

Rimuovendo il dissipatore possiamo osservare altri elementi di distinzione tra questi due modelli. Esattamente come per le schede Radeon X1800 CrossFire, anche la Radeon X1900 CrossFire possiede la circuiteria necessaria all'alloggiamento del composing engine, dei TMDS receivers e dei TMDS transmitters che rendono possibile l'applicazione della tecnologia CrossFire. Non rileviamo differenze in queste componenti rispetto a quanto già visto con la Radeon X1800 CrossFire e, pertanto, vi rimandiamo ad un articolo già pubblicato per maggiori dettagli sulle loro specifiche tecniche.

Radeon X1900 XTX	Radeon X1900 CrossFire

Tutte le schede Radeon X1900 sono dotate di connessioni Dual Link DVI-I. Sulla staffa di fissaggio della Radeon X1900 XTX troviamo due uscite DVI-I ed un ingresso/uscita S-Video, mentre la Radeon X1900 CrossFire possiede una uscita DVI-I ed un'uscita proprietaria alla quale collegare il cavo ad Y necessario per far lavorare in parallelo due schede Radeon X1900 in modalità CrossFire.
