Testate Abit BX6 rev.2, Microstar MS-6163, Abit BH6 e Asus P2B-F alla ricerca della miglior motherboard Slot 1 per overcloccatori

di pubblicato il nel canale Schede Madri e chipset
ASUS


MSI MS-6163

Specifiche tecniche


Chipset Intel 440 BX
Formato ATX
Produttore Bios Award
Voltaggi 1.3V~3.5V
Frequenze di bus 66-75-83-100-103-112-117-124-129-133-138-143-148-153 Mhz
Moltiplicatori di frequenza 3x~8x
n° banchi memoria Simm -
n° banchi memoria Dimm 3
Slot PCI 5
Slot ISA 2
Slot AGP 1
Controller EIDE e I/O 2 canali EIDE; 2 seriali; 1 parallela; 2 porte USB; tastiera e mouse PS/2
Dotazione manuale; CD Rom driver e software; guide processore

Costruzione

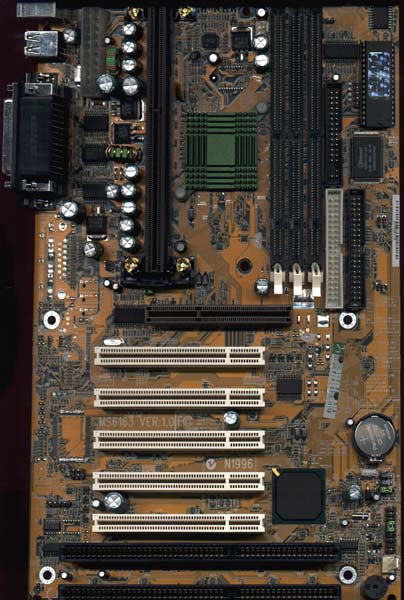

ms_6163.jpg (5586 byte)La MS-6163 ha una costruzione molto simile a quella della Abit BH6: è infatti dotata dello stesso numero di Slot di espansione (1 AGP, 5 PCI e 2 ISA) nonché di banchi memoria (3 di tipo Dimm). Anche la disposizione dei componenti è comune: nella metà superiore sono posizionati lo Slot 1 per il processore, il north bridge del chipset Intel 440BX (sul quale è montato un dissipatore di calore), i tre banchi memoria Dimm (dotati di fermi laterali abbastanza comodi), i connettori per i due canali EIDE e per il floppy drive; diversamente dal solito, nella parte alta della motherboard è posizionato anche il chip del bios Award, che in genere si trova all'altezza degli ultimi Slot di espansione. Il connettore di alimentazione ATX è posizionato dietro lo Slot 1, nella parte superiore, in posizione non molto pratica ma abbastanza accessibile anche a processore montato. Nella metà inferiore troviamo gli Slot, i connettori per pulsanti e led del case (in basso a destra, in posizione facilmente accessibile), un piccolo speaker (molto pratico, in quanto permette di verificare da subito il corretto funzionamento della motherboard durante la fase di boot) e la batteria di sistema.
La costruzione appare essere molto curata: nelle zone critiche per la stabilità operativa della motherboard, in modo particolare Slot del processore e banchi memoria, sono stati posizionati un buon numero di condensatori da 1.000µF; altrettanti si trovano nelle vicinanze degli alimentatori switching della cpu. Numerosi connettori accessori sono disponibili: Wake Up Lan; Wake Up Modem; power da tastiera; SB-Link per la compatibilità DOS delle schede audio PCI; Chassis intrusion.
La MS-6163 è dotata di funzioni di hardware monitoring: sono presenti tre connettori di alimentazione per ventole tachimetriche (due in prossimità dello Slot 1 della cpu e uno dietro il primo Slot ISA), tutti monitorati via bios; esattamente davanti allo Slot 1 è montato un termistore, alto circa 2 cm: la sua funzione è quella di misurare la temperatura d'esercizio del processore, anche se l'indicazione che fornisce è poco veritiera in quanto non è a contatto con il Core del processore, quanto con la parte inferiore del dissipatore. Immediatamente dietro lo Slot 1 è presente un jumper al quale è possibile collegare un altro termistore, così da monitorare con precisione la temperatura di un componente (sia esso motherboard, processore o scheda video).

In dotazione vengono forniti il manuale della motherboard e due CD-Rom; il primo è di buona fattura e illustra, in modo chiaro e dettagliato, tutte le caratteristiche tecniche e di configurazione della motherboard; nei due CD-Rom sono contenuti numerosi software, tra i quali quelli per l'hardware monitor e l'antivirus Trend-PC Cillin 98.

Bios

Questi sono i settaggi della voce Chipset Setup utilizzati durante la valutazione della motherboard; la frequenza di bus impiegata è stata di 100 Mhz.

SDRAM Configuration by

Disabled

SDRAM RAS To CAS Delay

 2T

SDRAM RAS Precharge Time

2T

SDRAM CAS Latency

2T

DRAM Data Integrity Mode

Non-ECC

Video Bios Cacheable

Enabled

System Bios Cacheable

Enabled

Video RAM Cacheable

Enabled

16-bit I/O Recovery Time

1 Busclk

8-bit I/O Recovery Time

1 Busclk

Passive Release

Enabled

Delayed Transaction

Enabled

AGP Aperture Size

64 Mbyte

Note tecniche - settaggi

I parametri di funzionamento del processore vengono selezionati per mezzo di un apposito menù del bios Award, chiamato Cpu Plug & Play II; è possibile impostare, oltre al moltiplicatore di frequenza e alle frequenze di bus, il voltaggio di alimentazione Core del processore, con un margine di variazione del 10% (pertanto, con cpu dotate di Core Deshutes, è possibile overvoltare sino a 2.2V). E' stato fissato questo limite in via precauzionale, in quanto il rischio di danneggiare irreparabilmente il processore con un overvolt eccessivo è sempre dietro l'angolo. E' comunque possibile superare questa limitazione: ricoprendo manualmente i piedini della cpu per ottenere un voltaggio di 2.2V, si rendono disponibili dal menù i voltaggi superiori sino a 2.5V.
La motherboard effettua il controllo automatico sullo stato del piedino B21 della cpu; è possibile bypassare tale controllo intervenendo sul jumper SW2.

Qui di seguito sono riportate tutte le frequenze di bus selezionabili con la MS-6163; per la frequenza di bus di 117Mhz sono previsti i divisori del bus PCI pari a 1/3 e 1/4 della frequenza di bus:

Frequenza di bus Frequenza bus PCI Divisore bus PCI
66 Mhz 33.4 Mhz 2
75 Mhz 37.5 Mhz 2
83 Mhz 41.7 Mhz 2
100 Mhz 33.4 Mhz 3
103 Mhz 34.3 Mhz 3
112 Mhz 37.3 Mhz 3
117 Mhz 29.25 Mhz 4
117 Mhz 39 Mhz 3
124 Mhz 31 Mhz 4
124 Mhz 41.3 Mhz 3
133 Mhz 33.3 Mhz 4
133 Mhz 44.3 Mhz 3
138 Mhz 35 Mhz 4
143 Mhz 36 Mhz 4
149 Mhz 37.5 Mhz 4
152 Mhz 38 Mhz 4



Produttore: http://www.msi.com.tw

La motherboard Microstar MS-6163 è stata gentilmente fornita da Devil PC  http://www.devilpc.it


^
