Radeon 9550: la fascia bassa per GeCube e HIS

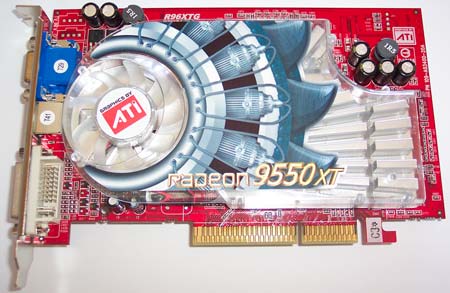

La prima impressione che trasmette la scheda di GeCube non è di certo quella di essere un prodotto economico dedicato ad un mercato di fascia bassa. Il dissipatore scelto, infatti, ricorda nella forma e negli ornamenti quelli già visti con le schede Radeon 9800 XT, Radeon X800 e Radeon X600. Osservando accuratamente la sagoma di questo elemento notiamo che è a tutti gli effetti lo stesso trovato sulla Radeon X600 della stessa GeCube già analizzata in un precedente articolo. La superficie frontale del dissipatore non è completamente piana, ma possiede una zona ricurva in prossimità della ventola. Probabilmente questo disegno è stato scelto per migliorare la circolazione dei flussi d’aria dall’esterno verso l’interno. Una volta incanalata attraverso le alette in rame che si estendono su buona parte della superficie della scheda, l’aria viene espulsa sul lato destro.

La serigrafia R96XTG posta in alto fa corrispondere questa scheda ad un preciso prodotto del listino GeCube: la Radeon 9600 XT. Questa piccola inaccuratezza ci fa presumere che il PCB di quest’ultima e quello di questa Radeon 9550 coincidano dal punto di vista del layout. E’ probabile, quindi, che GeCube utilizzi gli stessi PCB per entrambi i prodotti caratterizzati successivamente dalle revisioni dei chip Radeon e dai moduli di memoria oltre che, naturalmente, dal bios. Tale rivelazione non ci sorprende più di tanto. Del resto, come già scritto in precedenza, le frequenze di lavoro assomigliano più a quelle di una Radeon 9600 PRO che non a quelle indicate da ATI per le Radeon 9550.

Contrariamente alla Radeon X600, non sono stati utilizzati dissipatori passivi sul lato posteriore della scheda. Pertanto i dissipatori presenti in questa zona non godranno di alcun beneficio dal corposo sistema di raffreddamento posto frontalmente. I 128 MB di memoria sono distribuiti in otto moduli in formato micro-BGA e sono da 3,3 ns marcati EtronTech.

L’alloggiamento vuoto del Rage Theater posizionato sul lato posteriore ci fa intendere che non si tratta di un prodotto VIVO (Video In Video Out), ma che probabilmente esistono altre versioni, magari di Radeon 9600 XT, dotate di tale funzionalità. La connessione S-Video posta sulla staffa di fissaggio, quindi, è una uscita video.
