3490: il miglior FRITZ!Box di sempre per il videogiocatore

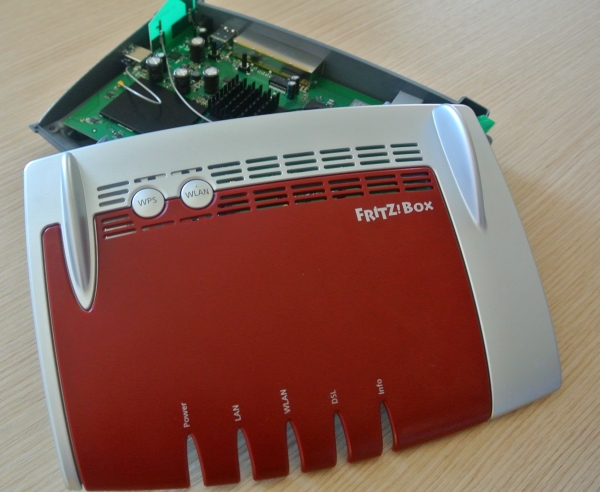

Se esteriormente FRITZ!Box 3490 sembra molto simile al precedente 7490, se diamo uno sguardo all'interno possiamo rinvenire tutta una serie di importanti differenze. Mancando, infatti, tutta la parte di centralino telefonico, la scheda madre interna risulta più semplice e dotata di un numero inferiore di transistor.

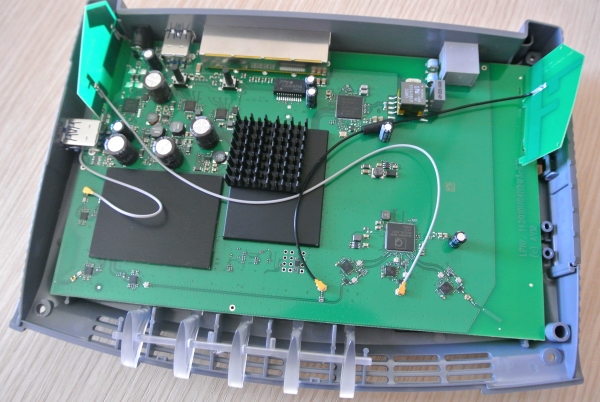

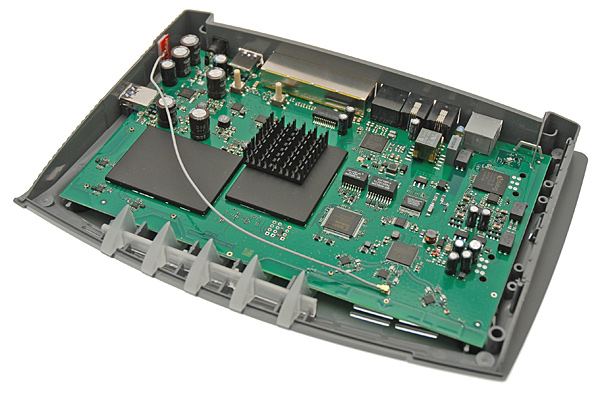

Rispetto al 7490 notiamo che non è più presente la voluminosa antenna Airgain, che in quel caso era posta sul lato sinistro del PCB. Si possono individuare, invece, due schede all'interno delle quali sono collocate le due antenne, che con ogni probabilità sottendono al funzionamento di entrambe le bande (la precedente antenna gestiva unicamente la banda a 5 GHz).

La zona centrale del circuito stampato è invece simile a quella del dispositivo precedente con un dissipatore passivo collocato su un elemento dissipante in metallo. Queste due soluzioni si trovano con ogni probabilità subito sopra al processore del 3490, che naturalmente è il cuore elaborativo di tutto il sistema. Si tratta di un processore fornito da Lantiq, corrispondente per la precisione al modello PSB 80920 XWAY VRX288 e operante alla frequenza di 500MHz.

Il 3490 monta anche due moduli di RAM Winbond W971GG8KB-25 per un totale di 256 MB, che ovviamente servono principalmente alla gestione del FRITZ!OS. Abbiamo 8 MB di memoria flash del tipo MXIC 25L8035EM2I-10G e 512 MB di memoria NAND interna fornita da Toshiba.

Per la gestione delle comunicazioni Wi-Fi in standard 802.11ac, e anche in questo caso non rinveniamo differenze rispetto al precedente modello, AVM si affida a un chip prodotto da Qualcomm: nella parte inferiore sinistra della scheda elettronica è infatti presente il componente Qualcomm Atheros QCA9880, soluzione in grado di gestire uno schema 3x3 MIMO e quindi i tre stream in maniera separata come abbiamo visto in un'altra parte della recensione.

Nella parte superiore si può distinguere chiaramente il chip Lantiq PSB 80910, che sta alla base del funzionamento delle funzionalità di Modem ADSL / VDSL. Troviamo anche degli amplificatori forniti da SiGe, uno per la banda da 2,4 GHZ e l'altro per quella da 5 GHz. Per l'alimentazione del router è necessaria una corrente di 12V 2Amp.

Sul PCB sono poi facilmente individuabili tutti i connettori accessibili dall'esterno dello chassis: sul lato sinistro è prevista una porta USB 3.0, sul retro sono invece presenti 4 porte Gigabit con connettore RJ45 e gli ingressi per la linea telefonica o ISDN. In basso, invece, ecco 5 elementi in plastica traslucida che accolgono i LED di colore verde integrati al di sotto del PCB e visibili nella parte superiore dello chassis per segnalare lo stato delle varie reti abilitate. Altri dettagli sulla scheda elettronica dei FRITZ!Box si trovano qui.
