Springdale roundup: 11 schede madri Pentium 4 Dual DDR400

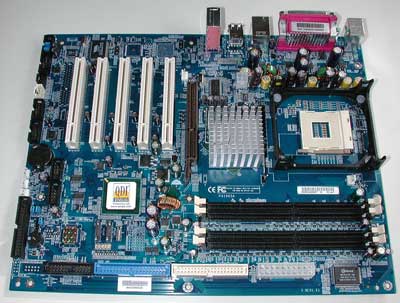

La scheda madre Springdale di QDI è un prodotto che si rivolge principalmente ai system integrator; è sprovvista infatti di funzionalità avanzate per il tweaking del processore, accessorio che per quanto possibile è bene non rendere disponibile in PC per sistemi OEM così da evitare che gli utenti non esperti possano portare ad un malfunzionamento del sistema provando a variare i parametri di funzionamento.

La dotazione accessoria integrata on board nella scheda QDI P4i865-6AF riprende di conseguenza questa filosofia: solo audio 5.1 canali e controller Firewire sono infatti integrati on board, mentre manca in questa versione una scheda di rete pur essendone presente la predisposizione per la circuiteria sul PCB.

Davanti agli Slot PCI si notano le predisposizioni per la scheda di rete, integrata on board in un'altra versione della scheda madre. Sotto alle due predisposizioni s'intravede il chip VIA VT6307, controller Firewire adottato anche da altre schede presenti in questa comparativa.

Il pannello delle connessioni posteriori integra 4 porte USB 2.0, 1 porta Firewire e i connettori per l'audio integrato on board; sulla scheda è infatti montato un chip audio Realtek ALC650.

La disposizione degli Slot memoria, come si nota chiaramente dall'immagine, non permette di estrarre i moduli senza rimuovere la scheda video dallo Slot AGP.

La circuiteria di alimentazione del processore è posta tra Socket 478 e porte posteriore; sul north bridge del chipset è stato posto un dissipatore di calore passivo di generose dimensioni, in grado di dissipare efficacemente il calore generato durante il funzionamento. Si noti il connettore ATX supplementare a 4 pin, difficilmente accessibile una volta che il processore e il dissipatore di calore sono stati montati.

I connettori dei due canali EIDE e del Floppy drive sono posti sul lato destro della scheda, in posizione facilmente accessibile anche a scheda montata nel Case. Manca un controller EIDE supplementare, mentre il controller Serial ATA integrato nel south bridge del chipset non fornisce supporto a funzionalità Raid.

Nella parte inferiore della scheda sono raccolti tutti i connettori supplementari; interessante segnalare la scelta di dotare tutti di guide plastiche, così da facilitare l'operazione di assemblaggio.

In dotazione con la scheda sono forniti i cavi EIDE, Floppy e Serial ATA, oltre ad una staffa posteriore con connettore SP-Dif per il segnale audio digitale in uscita proveniente dal chip ALC650. Il manuale della scheda integra le informazioni base sulla scheda e sull'ottimizzazione del bios.
