Joytech Devil Monster II Radeon 8500LE PRO

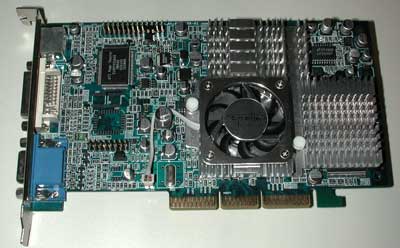

Devil Monster II Radeon 8500LE PRO è un nome estremamente complesso per una scheda video, ma osservando il layout della scheda Joytech si capisce il perché di una scelta di questo tipo. Innanzitutto, il PCB della scheda di colore blu ricorda molto da vicino quello delle schede Hercules, altra azienda che ha scelto di produrre schede video basate su chip ATI. Chip e memoria video sono completamente sormontati da un dissipatore di calore in alluminio, dall'ottima finitura superficiale grazie all'utilizzo di numerose alette di raffreddamento.

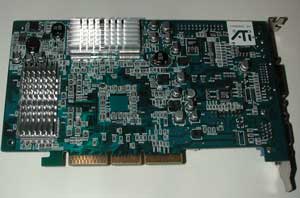

Nella parte posteriore della scheda sono presenti alcuni moduli memoria, tutti ricoperti da due dissipatori di calore in alluminio che riprendono il design e la costruzione dei dissipatori montati sulla parte frontale della scheda.

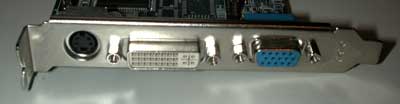

Il pannello delle connessioni posteriori riprende quello delle altre schede basate su chip ATI: in basso troviamo il connettore DVI per il monitor TFT, al centro trova posto il connettore VGA per il monitor CRT mentre in alto troviamo un connettore di output TV.

I moduli memoria utilizzati sulla scheda Joytech soo prodotti da Hynix, con tempo d'accesso di 4ns; la masisma velocità teorica di questi moduli è, pertanto, pari a 250 Mhz (500 Mhz effettivi). DI default operano a 238 Mhz di clock, un valore leggermente inferiore a quello ufficiale per le schede ATI Radeon 8500LE (che è pari a 250 Mhz).

Particolare del chip Radeon 8500; il sample montato sulla scheda in prova è stato prodotto nella seconda settimana dell'anno 2002.

Nell'immagine seguente è raffigurato il dissipatore di calore montato sul chip Radeon 8500; come si nota chiaramente esso sovrasta anche i chip memoria. Sul dissipatore è chiaramente visibile la pellicola termoconduttiva, che fa aderire il dissipatore di calore al chip Radeon.

In dotazione con la scheda Joytech fornisce un cavo S-Video per collegare la scheda al televisore, un adattatore da DVI a VGA per poter utilizzare, in configurazione dual monitor, la scheda con due monitor CRT e un semplice manuale dell'utente, che illustra le caratteristiche tecniche del chip ATI Radeon 8500.
