Asus A8V Deluxe: la prima board Socket 939

Nonostante la ricca dotazione accessoria integrata on board, il layout della scheda Asus A8V Deluxe è nel complesso ordinato; apprezzabile l'accessibilità dei connettori EIDE, Floppy e Serial ATA resa agevole anche a scheda montata nel Case.

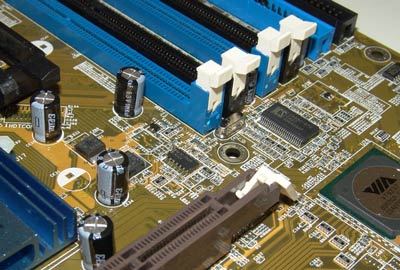

La posizione dello Slot AGP 8x è tale da non creare nessun tipo di problema con l'installazione dei moduli memoria nei 4 Slot montati on board; nessun particolare limite anche nella distanza tra Slot AGP e dissipatore di calore del north bridge del chipset, tale da non creare problemi d'installazione con schede video dotate di dissipatori di calore posteriori. Dietro lo Slot AGP non sono stati montati condensatori o altri componenti superficiali che possano in qualche modo ostacolare il montaggio della scheda video.

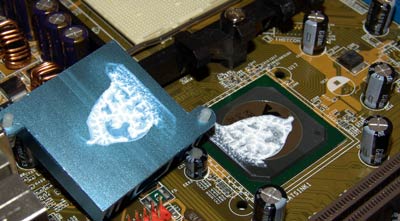

Migliorabile la soluzione di raffreddamento scelta per il north bridge del chipset: il dissipatore di calore, infatti, è di tipo passivo e di dimensioni ridotte. In overclock, utilizzando frequenze di bus superiori ai 200 MHz di default, la temperatura di funzionamento del north bridge potrebbe aumentare e se non correttamente raffreddato potrebbe generare problemi di instabilità operativa. Tra chip e dissipatore di calore è stata stesa della pasta siliconica, in quantitativo però molto ridotto e non uniforme.

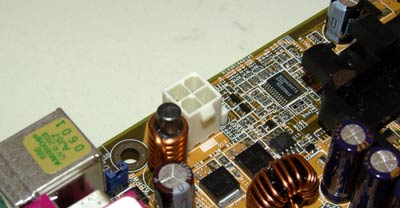

Apprezzabile la scelta fatta da Asus per il connettore di alimentazione a 4 pin: rispetto a molti altri produttori, questo componente è stato posizionato nella parte superiore della scheda madre, risultando essere facilmente accessibile anche a scheda montata nel case e, soprattutto, senza che il cavo di alimentazione possa ostacolare il flusso d'aria di raffreddamento.

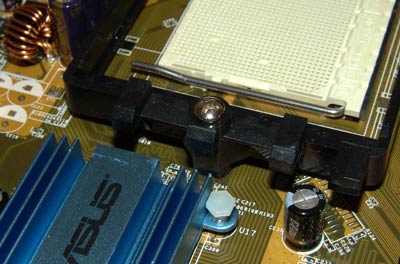

La distanza tra Socket della cpu e north bridge del chipset è eccessivamente ridotta: questo può creare qualche problema di montaggio del dissipatore di calore del processore soprattutto qualora si voglia sostituire il dissipatore del chipset con un modello di dimensioni superiori.

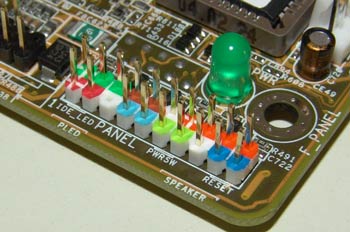

Come abitudine per le schede madri Asus, anche il modello A8V Deluxe ha chiare serigrafie per tutti i connettori on board; nell'immagine il gruppo di connettori per led e pulsanti del case, posizionato in basso a destra e dotato di connessioni con differenti colori.
