Nuove cpu Intel Socket 775 LGA

Il nuovo Socket per processori Pentium 4 ha raccolto molte critiche da parte dei produttori di schede madri taiwanesi, principalmente a motivo della fragilità nella costruzione. L'integrazione nel Socket dei pin di contatto con il processore, infatti, ha generato quale diretta conseguenza una certa fragilità dei pin, che a seguito dell'installazione e della rimozione del processore dal Socket potrebbero piegarsi.

Perché Intel ha scelto d'introdurre un nuovo Socket? Le motivazioni sono di natura pratica e operativa: il nuovo Socket vanta migliori requisiti in termini di alimentazione rispetto a quello Socket 478, permettendo a Intel di supportare correttamente le generazioni di processore che verranno introdotte. Nonostante il processo produttivo sia passato agli 0.09 micron con il Core Prescott, i requisiti delle cpu Intel Pentium 4 in termini di potenza sono saliti a valori molto elevati: il nuovo Socket permette, almeno sulla carta, di ottimizzare il consumo lasciando margini di crescita più elevati per la frequenza di clock. Quest'oggi Intel introduce una versione di processore Pentium 4 operante a 3,6 GHz, ma per la fine dell'anno la roadmap Intel riporta una frequenza di clock massima di ben 4 GHz.

Passando all'installazione del processore nel Socket, prestando un minimo di attenzione in questa procedura non dovrebbero sorgere problemi di nessun tipo, anche togliendo e rimettendo il processore più volte all'interno del Socket. L'importante è centrare al meglio il processore utilizzando quale riferimento le tacche presenti nel Socket, utili proprio per allineare la cpu al punto giusto; fatto questo, non bisogna cercare di ruotare il processore all'interno del Socket ma fare in modo che la placca di fissaggio si poggi sulla parte superiore della cpu senza generando una pressione uniforme.

Una volta aperto il Socket, alzando la leva laterale sulla sinistra e la placca di serraggio superiore, si espongono i pin di contatto del processore. La cpu dev'essere allineata al Socket, prendendo quale riferimento le due guide poste sul package del processore corrispondenti a due piccole tacche sul bordo del Socket.

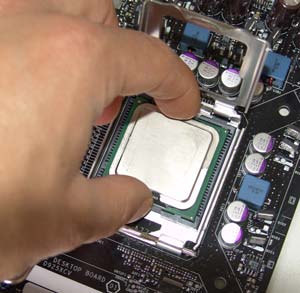

Il processore viene appoggiato al Core della cpu tenendolo con due dita per la parte superiore: questo permette di centrare il Socket e le guide, senza sforzare nessuno dei pin di contatto.

Una volta inserito il processore nel Socket, si può abbassare la placca superiore di serraggio fino a quando questa non tocca la parte superiore della cpu.

Agendo sulla leva, si chiude il package mettendo in trazione la placca superiore. Questa si allinea sul package del processore, schiacciando quest'ultimo sui pin del Socket così da garantirne il pieno contatto.

Ed ecco il processore montato correttamente all'interno del Socket 775 LGA, pronto per l'installazione del dissipatore di calore.
