Roundup schede madri SiS648

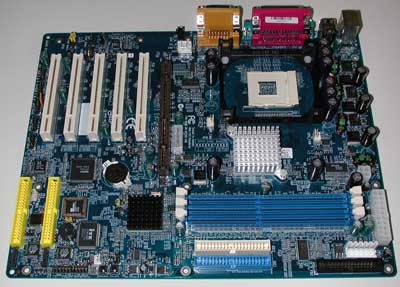

Molto ricca la dotazione complessiva della scheda Shuttle, che punta a presentarsi quale soluzione di riferimento tra le schede madri basate su chipset SiS 648 quanto ad accessori integrati on board. Elevata espandibilità complessiva grazie alla presenza di 5 Slot PCI, 1 AGP PRO e 3 Slot memoria per moduli DDR.

La circuiteria di alimentazione del processore è posizionata immediatamente dietro alle due porte PS/2, soluzione differente rispetto a quanto visto in altre schede madri Socket 478. Ottima posizione per i connettori di alimentazione ATX, tutti raccolti in alto a destra così da facilitarne l'accessibilità anche a scheda montata nel case.

Il posizionamento dello Slot AGP PRO non permette di intervenire agevolmente sui 3 Slot memoria per cambiare memoria; se si utilizzano schede di lunghezza elevata è necessario rimuovere la scheda video prima di agire sui banchi.

Nella parte inferiore della scheda, sulla destra, sono posizionati i due connettori EIDE supplementari governati dal controller Highpoint HPT372, soluzione che supporta configurazioni Raid 0, 1 e 0+1 con hard disk EIDE. I due canali Serial ATA sono invece governati da due controller Marvell 88i8030, capaci di supportare configurazioni Raid 0 e Raid 1.

Integrato on board troviamo il sottosistema audio 5.1 basato su chip ALC650, mentre manca una scheda di rete 10/100.

La dotazione accessoria della scheda è molto ricca; nella confezione, infatti, trovano posto 2 cavi EIDE e 1 Floppy, 1 cavo Serial ATA, 1 staffa posteriore con 2 porte USB e 1 staffa con 2 porte Firewire. Il manuale della scheda è di ottima fattura e comprende chiare informazioni sulla corretta configurazione dei vari parametri di funzionamento; un secondo manuale presente nella confezione è dedicato esclusivamente al controller Raid EIDE Highpoint HPT372.

Produttore: Shuttle
http://www.spacewalker.com
