EVGA GeForce 7800 GS OC: l'AGP di fascia alta

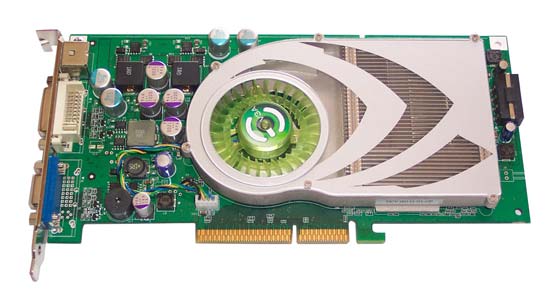

La scheda video da noi testata in questa occasione non è una reference board, ma il modello GeForce 7800 GS OC prodotta da EVGA. Dal punto di vista del layout non esistono particolari differenze, mentre in termini di specifiche EVGA, nella versione che ci ha proposto, ha overcloccato di default il suo prodotto portandolo a 460 MHz per il core e 1350 MHz per le memorie, un incremento decisamente interessante. Ricordiamo che queste frequenze di lavoro sono garantite dal produttore e quindi avviate di default dal sistema, senza necessità di servirsi di driver o utility specifiche.

La scheda ha dimensioni rilevanti, del resto trattandosi di un prodotto AGP e ricordando che questa connessione fornisce meno energia del bus PCI Express 16x, non ci sorprende vedere tutta la parte sinistra tra il dissipatore e la staffa di fissaggio ricca di componenti discrete dedicate all’alimentazione. Aggiungiamo a ciò anche lo spazio necessario per alloggiare il bridge HSI per renderci conto del perché la scheda misuri oltre 21 centimetri.

Contrariamente a quanto accade nelle soluzioni native, la presenza del bridge HSI porta ad una disposizione anomala delle varie componenti. Il processore grafico G70 non è collocato subito sopra il bus di connessione come da norma, ma al suo posto troviamo il bridge HSI di NVIDIA. La GPU, invece, è stata spostata sulla destra, in corrispondenza dell'elemento principale di dissipazione.

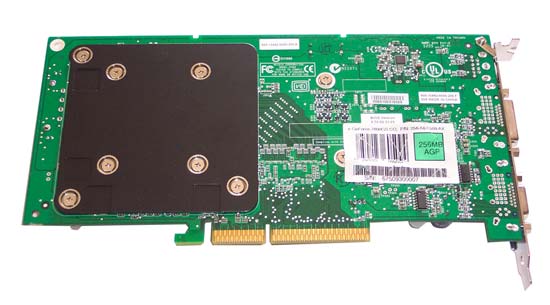

Il sistema di raffreddamento è progettato per dissipare il calore sia dei moduli di memoria presenti sul lato frontale della scheda, che del processore grafico; per quanto concerne i moduli GDDR3 disposti sul lato posteriore troviamo una placca metallica in alluminio che provvede al loro raffreddamento in maniera passiva. La ventola spinge l’aria attraverso numerose alette disposte all’interno di un tunnel a conduzione forzata; durante il suo funzionamento è risultata essere molto silenziosa sia in idle, cioè in condizione di riposo, che avviando applicazioni tridimensionali pesanti come il 3DMark06.

All’estremità destra della scheda troviamo un connettore MOLEX a 4 pin per l’alimentazione supplementare, mentre non rinveniamo il connettore dedicato alla tecnologia SLI di NVIDIA. Tale mancanza è dovuta al fatto che la connessione AGP non dà accesso a tale tecnologia e rappresenta di fatto l’unico reale elemento di distinzione in termini tecnologici tra questo prodotto ed una GeForce 7800 PCI Express. La staffa di fissaggio presenta un’uscita VGA, un’uscita DVI-I ed un’uscita TV di tipo S-Video.
