Asus A8N32-SLI Deluxe: 2 PCI Express 16x per Athlon 64

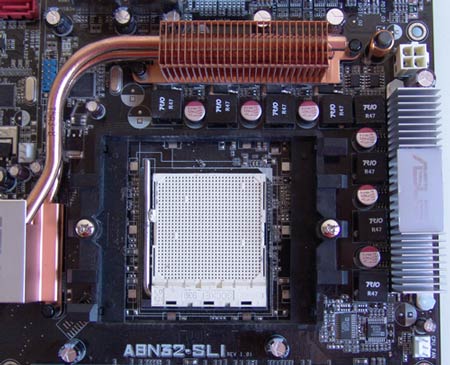

Una delle caratteristiche tecniche principali della scheda madre Asus A8N32-SLI Deluxe è la circuiteria di alimentazione, del tipo "8-phase". Attorno al Socket 939 del processore sono infatti montati 8 mosfet di alimentazione, che forniscono la corrente necessaria al processore per operare correttamente risultando essere nel complesso sovradimensionati rispetto ai requisiti delle più veloci cpu Athlon 64. La conseguenza diretta di questo design è una riduzione del calore generato e dissipato durante il funzionamento, oltre a superiori margini in caso di overclock spinto del processore.

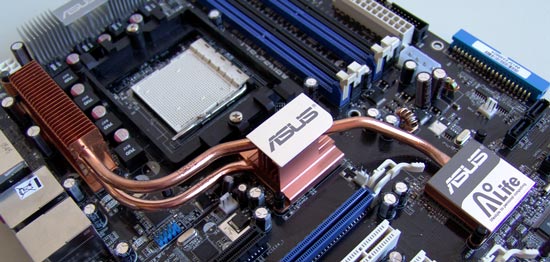

Il raffreddamento dei due bridge del chipset, modelli NVIDIA C51D e CK804SLI, è assicurato attraverso l'utilizzo di due dissipatori in rame, collegati ad un radiatore attraverso una heatpipe. Si tratta di un approccio simile a quello utilizzato da Asus con la scheda madre Asus P5N-32, modello Socket 775 LGA basato su chipset nForce 4 SLI x16 Intel Edition; in quel caso ogni bridge del chipset era collegato ad un distinto radiatore, mentre in questo caso la superficie dissipante è unica, attraversata da due distinte heatpipes.

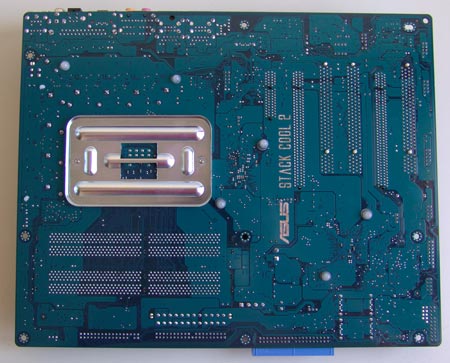

La parte inferiore del PCB risalta per via del colore ben diverso da quella superiore. Asus ha infatti implementato un PCB supplementare, chiamato Stack Cook 2, che permette di raffreddare la scheda madre anche inferiormente a tutto vantaggio della stabilità di funzionamento a pieno carico.

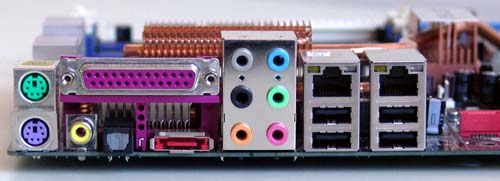

Molto ricco il pannello delle connessioni posteriori; troviamo da sinistra verso destra i due connettori PS/2 per mouse e tastiera, una porta parallela per stampante, connettori audio digitali sia ottico che coassiale, 6 connettori audio mini jack per segnali di input e output, 4 porte USB 2.0 e 2 connettori RJ-45 per le lan Gigabit integrate. Da segnalare anche la presenza di un connettore SATA esterno, gestito dal controller Silicon Image SATA Link 3114R integrato on board. Mancano porte COM, che vengono fornite su un adattatore a L da montare nel case.

La scheda A8N32-SLI Deluxe integra due distinti controller Serial ATA; il primo è quello integrato nel chipset NVIDIA, capace di gestire configurazioni RAID complesse con hard disk SATA e Parallel ATA, sino alla modalità RAID 5. Il secondo è quello Silicon Image SATA Link 3114R, con un connettore posizionato all'incirca alla metà della scheda madre e il secondo invece nel pannello delle connessioni posteriori, per poter collegare hard disk SATA esterni.

Per le periferiche Parallel ATA, hard disk o lettori ottici, il chipset nForce 4 mette a disposizione due canali, che possono gestire un massimo di 4 periferiche contemporaneamente.

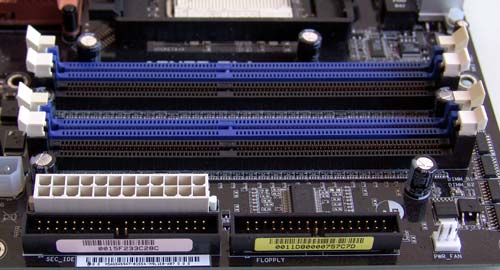

La scheda supporta un massimo di 4 Gbytes di memoria DDR400, grazie alla presenza di 4 Slot posizionati accanto al Socket 939 del processore. L'accessibilità è nel complesso molto buona, con gli Slot colorati in modo diverso così da garantire la corretta installazione per abilitare la modalità Dual Channel.

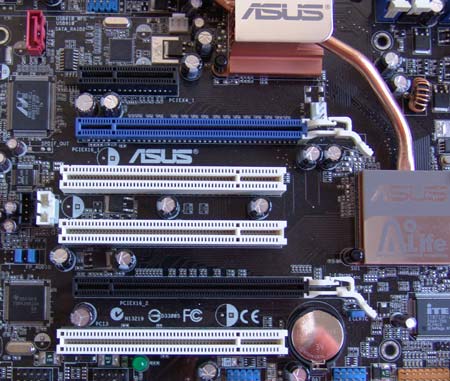

L'espandibilità, in termini di schede esterne, è nel complesso elevata: troviamo infatti i due Slot PCI Express 16x, utilizzabili per due schede video operanti o meno in parallelo, 3 Slot PCI tradizionali e 1 Slot PCI Express 4x. Quest'ultimo può essere utilizzato anche con schede PCI Express 1x, generalmente più diffuse sul mercato rispetto a quelle 4x.
