Asus GTX580 Voltage Tweak, GF110 in overclock

Nell'analisi odierna ci andremo ad occupare di GTX580 Voltage Twek, la proposta di Asus basata sulla nuova GPU GF110 di NVIDIA. Caratterizzata da un layout reference, la soluzione di Asus consente di andare ad esaminare le potenzialità della rinnovata declinazione di Fermi in overclocking
di Gabriele Burgazzi pubblicato il 01 Dicembre 2010 nel canale Schede VideoNVIDIAASUS

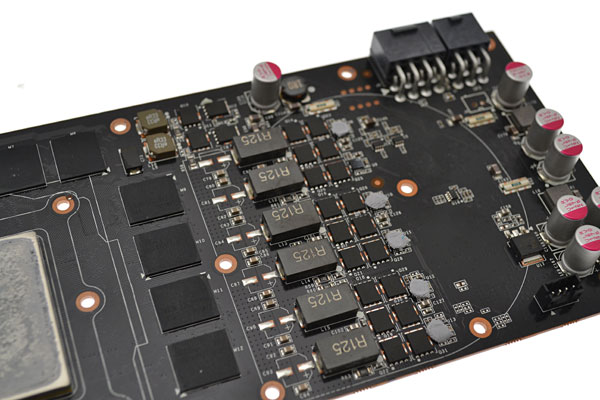

Introduzione
GeForce GTX 580 è arrivata poche settimane fa sul mercato. Con una mossa improvvisa, preceduta stranamente da poche indiscrezioni, NVIDIA ha rilasciato GF110 una GPU evoluzione di Fermi capace di andare a risolvere quei problemi che GF100, il primo esemplare di chip grafico di nuova generazione, aveva palesato. Il riferimento è ovviamente diretto a quel rapporto performance/watt tutt'altro che entusiasmante che GeForce GTX 480 prima e GTX 470 poi erano in grado di presentare.
Le due prime schede video nate dal chip GF100, infatti, destinate alla fascia alta del mercato si sono presentate con prestazioni degne di nota, ma con evidenti difetti: a fare da contraltare troviamo una temperatura di esercizio alle frequenze di funzionamento standard particolarmente elevate e, soprattutto, consumi da fuoriserie.
Come abbiamo avuto modo di riportare nella recensione dedicata, la nuova GPU sviluppata da NVIDIA si presenta come una ottimizzazione del predecessore, questa volta votata al puro mondo videoludico. Non è un caso quindi che sia cresciuto il numero di stream processor a disposizione, così come sia stato spinto l'acceleratore sulle frequenze di funzionamento.
L'analisi di oggi vede andare sotto la nostra lente di ingradimento Asus GTX580 Voltage Tweak, la proposta sviluppata da Asus sulla nuova GPU di NVIDIA e caratterizzata dalla possibilità di andare a testare in modo diretto ed efficace, quale livelli di overclocking tale chip sia in grado di raggiungere. A seguire riportiamo le caratteristiche tecniche.
GeForce GTX 580 | Asus GeForce GTX 580 Voltage Tweak | |
Processo produttivo | 40nm |
40nm |
Nome in codice GPU | GF110 |
GF110 |
Numero GPU | 1 |
1 |
Clock GPU | 772 MHz |
782 MHz |
Numero stream processor | 512 |
512 |
TMU | 60 |
60 |
Clock stream processor | 1.544 MHz |
1.604 MHz |
ROPs | 48 |
48 |
Quantitativo memoria | 1.536MB |
1.536MB |
Tipologia memoria | GDDR5 |
GDDR5 |
Clock memoria | 4.008 MHz |
4.008 MHz |
Interfaccia memoria | 384 bit |
384 bit |
Bandwidth | 192,4 GB/s |
192,4 GB/s |
Come appare evidente dai dati sopra riportati la proposta di Asus si contraddistingue per un minimo overclock della GPU: stiamo parlando infatti di un incremento della frequenza di soli 10MHz, da 772 a 782MHz. L'aspetto che realmente interessa la soluzione di Asus riguarda le funzionalità accessorie che è in grado di fornire; la scheda video viene infatti commercializzata con l'applicazione SmartDoctor che consente di andare a modificare in modo piuttosto semplice alcuni importanti parametri di funzionamento.
La possibilità di mettere mano direttamente non solo alle frequenze di funzionamento, ma anche al Vcore, permette all'utente smaliziato e appassionato di poter provare quanto GF110 può essere overcloccata.
