HIS e Sapphire: due Radeon X800 XL

Il layout proposto da Sapphire per la sua implementazione della scheda Radeon X800 XL è profondamente differente da quello visto con il prodotto HIS.

Dal punto di vista elettronico non esistono elementi di distinzione tra questa scheda video e la reference board proposta da ATI: il numero di componenti discrete così come la loro disposizione è la medesima (come del resto lo è per la scheda HIS).

Il sistema di dissipazione scelto da Sapphire lo potremmo definire decisamente minimale se effettuiamo un confronto sia con quello IceQ II che con il dissipatore proposto da ATI. L’azienda taiwanese ha optato per lo stesso dissipatore visto sulle Radeon X700, composto cioè da un elemento in alluminio decisamente poco ingombrante che racchiude al suo interno una ventola a turbina. Evidentemente Sapphire non ha ritenuto necessario adottare un dissipatore più voluminoso grazie alla bassa quantità di calore dissipata dal chip R430, in virtù del suo processo produttivo a 0.11 micron.

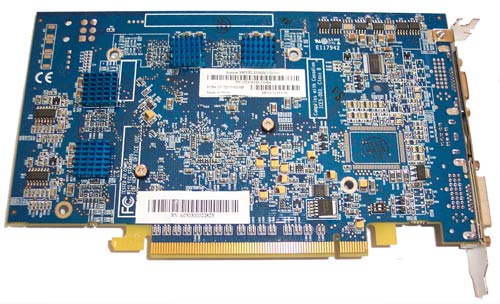

Contrariamente a quanto la forma del dissipatore possa far pensare non c’è diretto contatto con i moduli di memoria Samsung da 2 ns presenti sul lato frontale del PCB. A tal proposito abbiamo una scelta decisamente discutibile da parte di Sapphire, in quanto i moduli GDDR3 presenti sul lato frontale della scheda non sono raffreddati, mentre a quelli disposti sul retro sono stati applicati dei piccoli dissipatori passivi.

Per quanto concerne le frequenze di funzionamento, la Sapphire Radeon X800 XL propone un clock pari a 400 MHz ed 1 GHz rispettivamente per core e per memorie, valori pienamente conformi alle specifiche di riferimento del produttore canadese.

Anche in questo caso non ci troviamo di fronte ad un prodotto dotato di funzionalità di acquisizione video e, pertanto, sono vuoti sia l’alloggiamento dell’encoder Rage Theater che quello del connettore di alimentazione supplementare a sei pin.

Le uscite presenti sulla staffa di fissaggio sono le stesse viste con la scheda HIS: un’uscita VGA, una DVI-I ed una di tipo S-Video.
