Analisi comparativa delle prime tre schede madri Socket A arrivate nel laboratorio di Hardware Upgrade: Asus A7V, AOpen AX33 e MSI K7T PRO. Destinate all'impiego con i procesori AMD Athlon Thunderbird e Duron, queste schede madri sono caratterizzate da prestazioni in parte differenti, come del resto lo è il target di riferimento al quale fanno riferimento.

di pubblicato il nel canale Schede Madri e chipset
ASUSAMDMSI


AOpen AK33

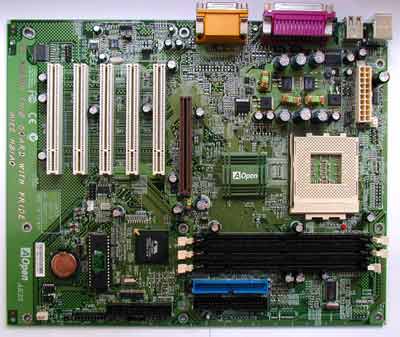

Le dimensioni complessive di questa scheda sono notevoli, soprattutto per quanto riguarda la larghezza complessiva che è ben superiore a quella media delle motherboard ATX; se questo ha da una parte permesso di avere notevole spazio a disposizione, d'altro cant non facilita il montaggio nei case più angusti. La disposizione dei componenti è decisamente tradizionale, con Socket A, north bridge del chipset e Slot memoria disposti nella metà superiore, mentre in quella inferiore di trovano gli Slot di espansione (5 PCI e 1 AGP 4x); mancano completamente Slot ISA e CNR.

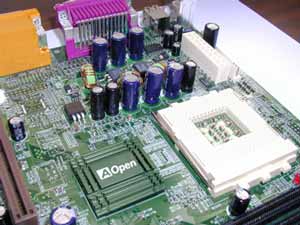

ak33_1.jpg (13041 byte)A fianco del Socket A della cpu sono stati posizionati il connettore di alimentazione ATX, gli alimentatori switching della cpu e alcuni condensatori (6 dei quali marchiati Rubycon e da 1.500µF); La scheda è sprovvista di controller EIDE aggiuntivi, pertanto sono disponibili i due soli canali EIDE supportati dal south bridge Via 686A.
La disposizione dei componenti appare essere ordinata anche se si ha l'impressione che buona parte del PCB della scheda sia "sottoutilizzato"; questo purtroppo incide, anche se in misura non elevatissima, sui costi cmplessivi di produzione della scheda.
ak33_2.jpg (7511 byte)Nella parte inferiore della scheda è posta questa scritta alquanto particolare "we design this board with pride", cioè produciamo questa scheda madre con orgoglio; AOpen ha, storicamente, creato schede madri alquanto particolari e per certi veri uniche, come ad esempio una serie speciale di una motherboard Slot 1 basata su chipset 440BX dotata di dissipatore di calore del north bridge placcato in oro, oppure di un'altra scheda con PCB nero. Anche con la AK33 gli ingenieri di AOpen hanno voluto continuare questa tradizione, anche se in una forma più "convenzionale".

In dotazione sono forniti cavi EIDE (sia a 40 pin che a 80 pin) e floppy, nonché una copia completa del software Norton Antivirus 2000, versione 6.0. Il manuale dell'utente fornito con la AK33 è di dimensioni considerevoli, un vero e proprio libro con il quale vengono illustrate tutte le caratteristiche di funzionamento della scheda nonché come ottimizzare al meglio i parametri del bios Award.


^
