Overclocking di una scheda video di VisionTek basata sulla GPU GF4 Ti4600. Il margine di guadagno non è, tuttavia, particolarmente elevato

di pubblicata il , alle 11:27 nel canale Schede Video
GeForceNVIDIA


Su Xbitlabs stato pubblicato un articolo sull'overclocking di una scheda video VisionTek Xtasy GeForce4 Ti4600. La scheda caratterizzata da un core alla frequenza di 300Mhz e da 128MB di memoria DDR SRAM Samsung a 2.8nm e colckata a 650MHz.

Per l'overclocking sono state effettuate alcune modifiche interessanti. Innanzitutto, per garantire un'ottima dissipazione di calore, stato sostituito l'heatsink standard con un modello pi "massiccio":

Le altre due modifiche riguardano il chip SC1102CS, adibito alla regolazione del voltaggio per il core grafico, e il chip SC1175CSW, adibito alla regolazione del voltaggio della memoria. Su entrambi i chip stata saldata una resistenza. Nel caso del chip SC1102CS stato utilizzata una resistenza da 1kOhm saldata in modo da collegare il pin 11 e il pin 14 del chip stesso. Nel caso del chip SC1175CSW stata utilizzata una resistenza da 720Ohm saldata in modo da collegare il pin 18 e il pin 20:

Modifica del chip SC1102CS
Modifica del chip SC1175CSW

Grazie alle modifiche effettuate si potuto spingere la scheda video fino alle frequenze di 340MHz per il core e di 800MHz per la memoria.

La scheda stata testata su un sistema configurato nel modo seguente:

CPU
AMD Athlon XP 2000+ CPU
Scheda Madre
MSI K7T266 Pro2 v2.0 (VIA KT266A) mainboard
Memoria
2 x 256MB PC2700 CL2.5 DDR SDRAM by Crucial
Hard Disk
Fujitsu MPF3153AH HDD
Software
Windows XP; Codecult Codecreatures; 3DMark 2001 SE.
Detonator 29.20 per Windows XP
Codecult Codecreatures;
3DMark 2001 SE.

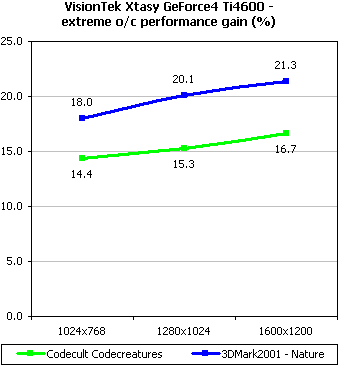

Ci sembra pi significativo riportare un grafico che indichi la percentuale di guadagno della scheda overclockata rispetto alla scheda in condizioni standard:

"Well, the results of extreme overclocking of VisionTek Xtasy GeForce4 Ti4600 can hardly be called outstanding. The reason is that the nominal frequencies of the graphics chip and memory are close to the top frequencies, which are determined by the chips architecture and manufacturing technology. It's no use even to hope for a good overclocking potential in such circumstances."

L'articolo stato pubblicato a questo indirizzo.
