G69T · 12-02-2005, 18:56

Quote:

Originariamente inviato da stesio54
ehm....nuove foto?

?

Quote:

Originariamente inviato da spiratmaster
up

Ieri sera ho iniziato le lavorazioni dei due coperchi, ancora qualche giorno e vedrete il risultato..

Ciaooo

P.S. sono anche lori in AISI

G69T · 13-02-2005, 10:54

Prima fase di lavorazione dei due coperchi in AISI per i serbatoi.

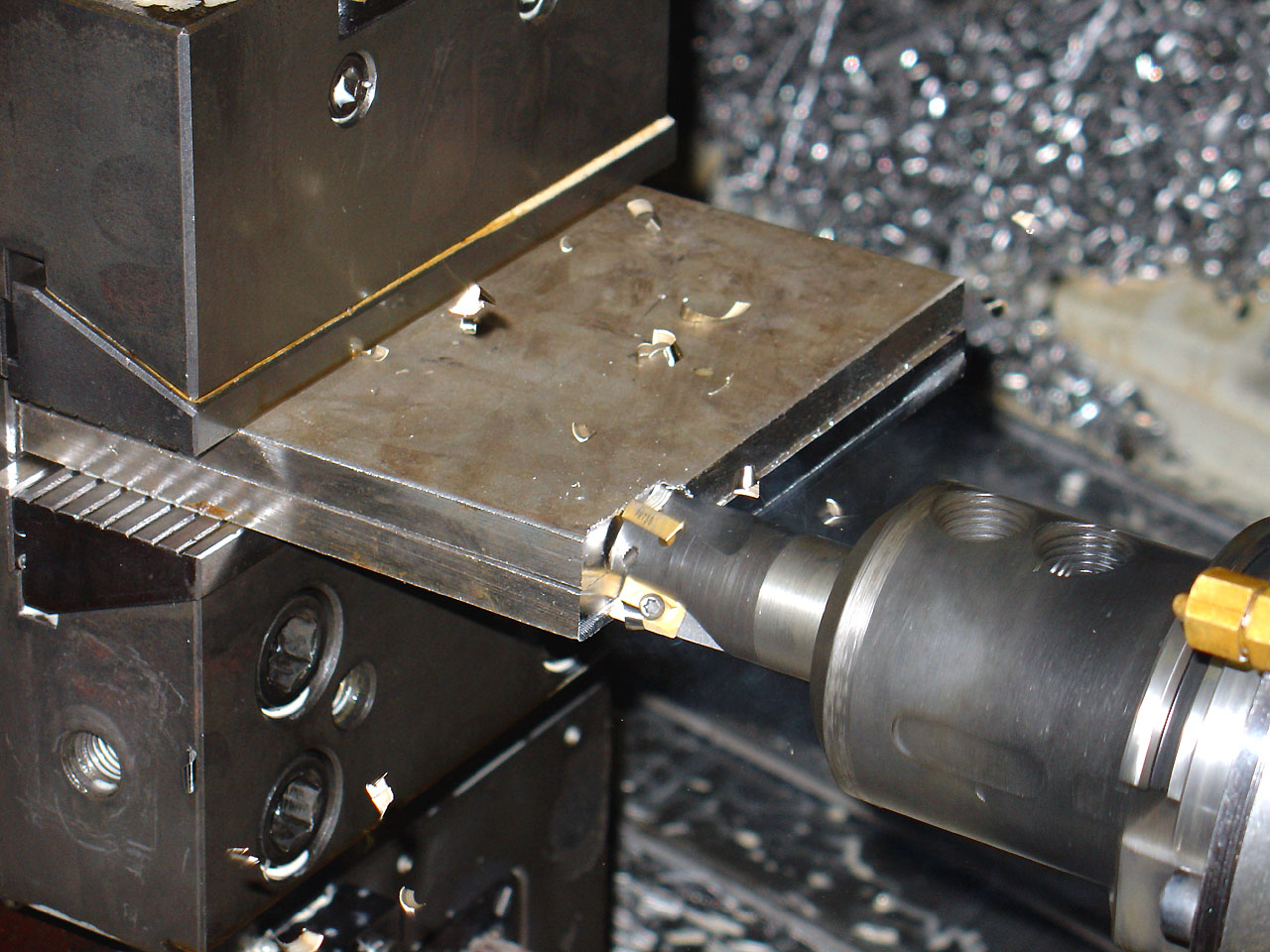

Zoom Fresatura dei bordi delle 2 piastre con una fresa ad inserti D.32mm, operazione necessaria per una migliore presa delle morse nella fase sucessiva di lavorazione

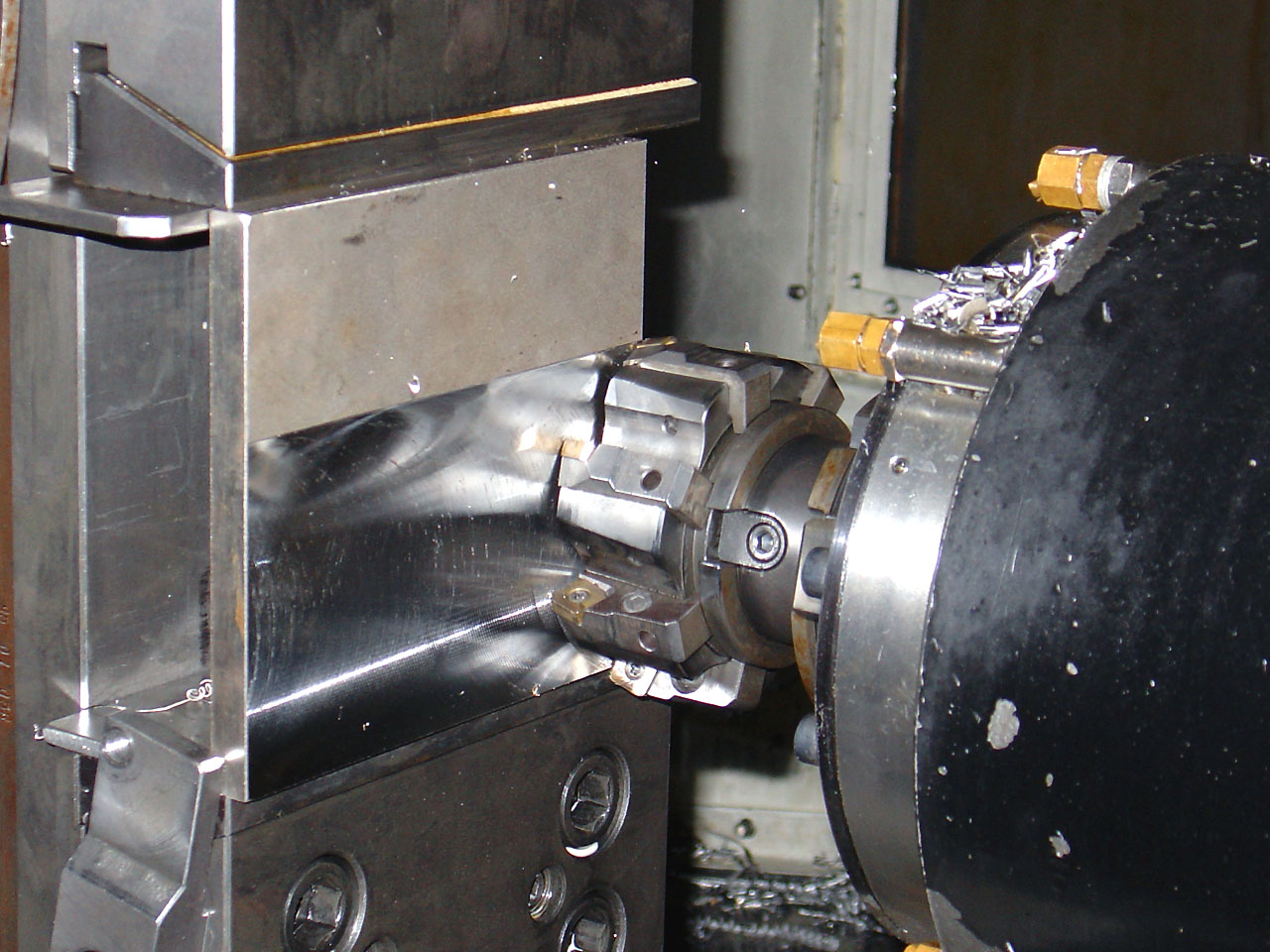

Zoom Spianatura della piastra con una fresa ad inserti D.100mm

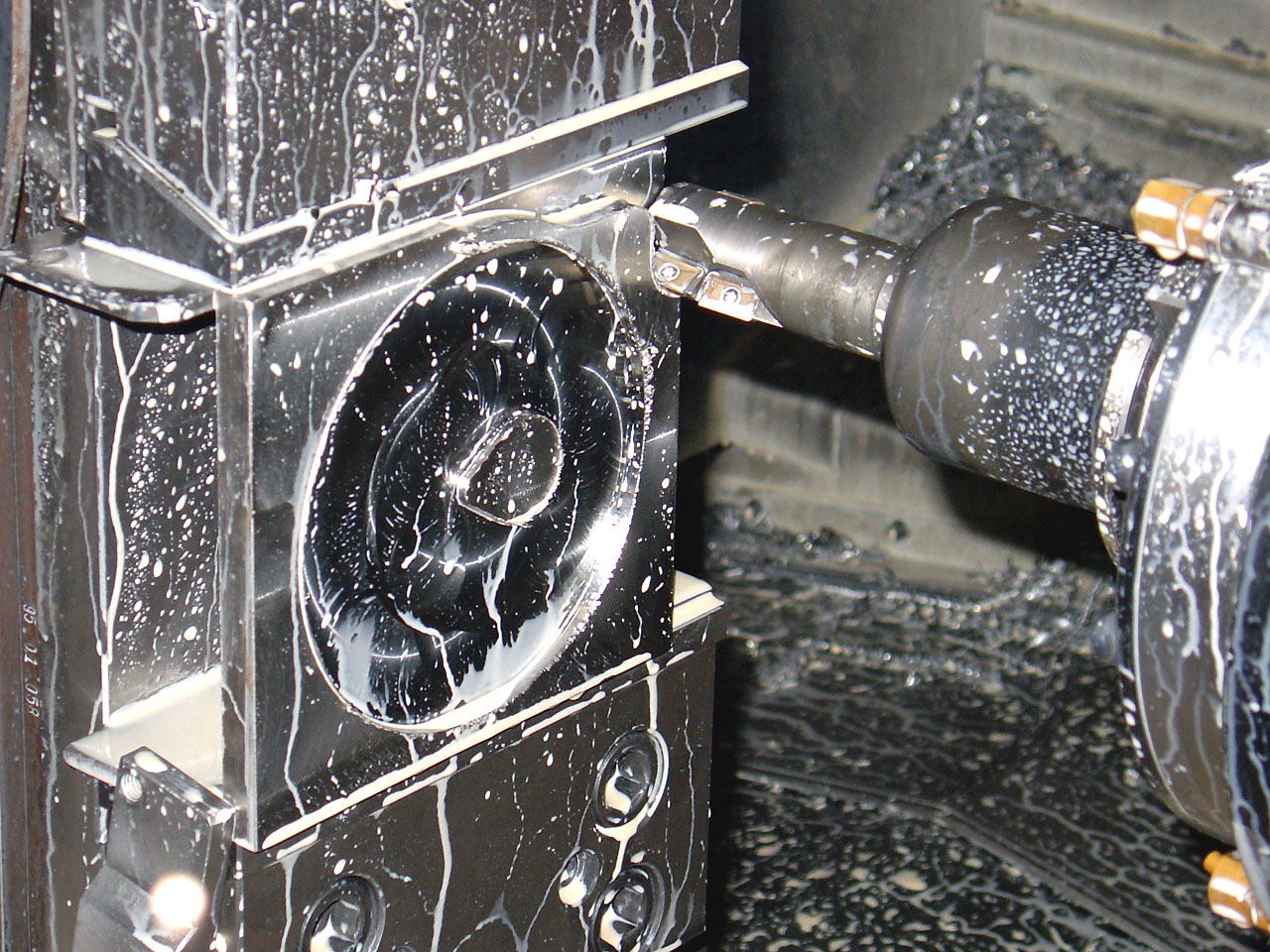

Zoom Fase di contornatura del profilo esterno

Zoom Foratura con punta ad elica di N°4 fori per il serraggio del coperchio

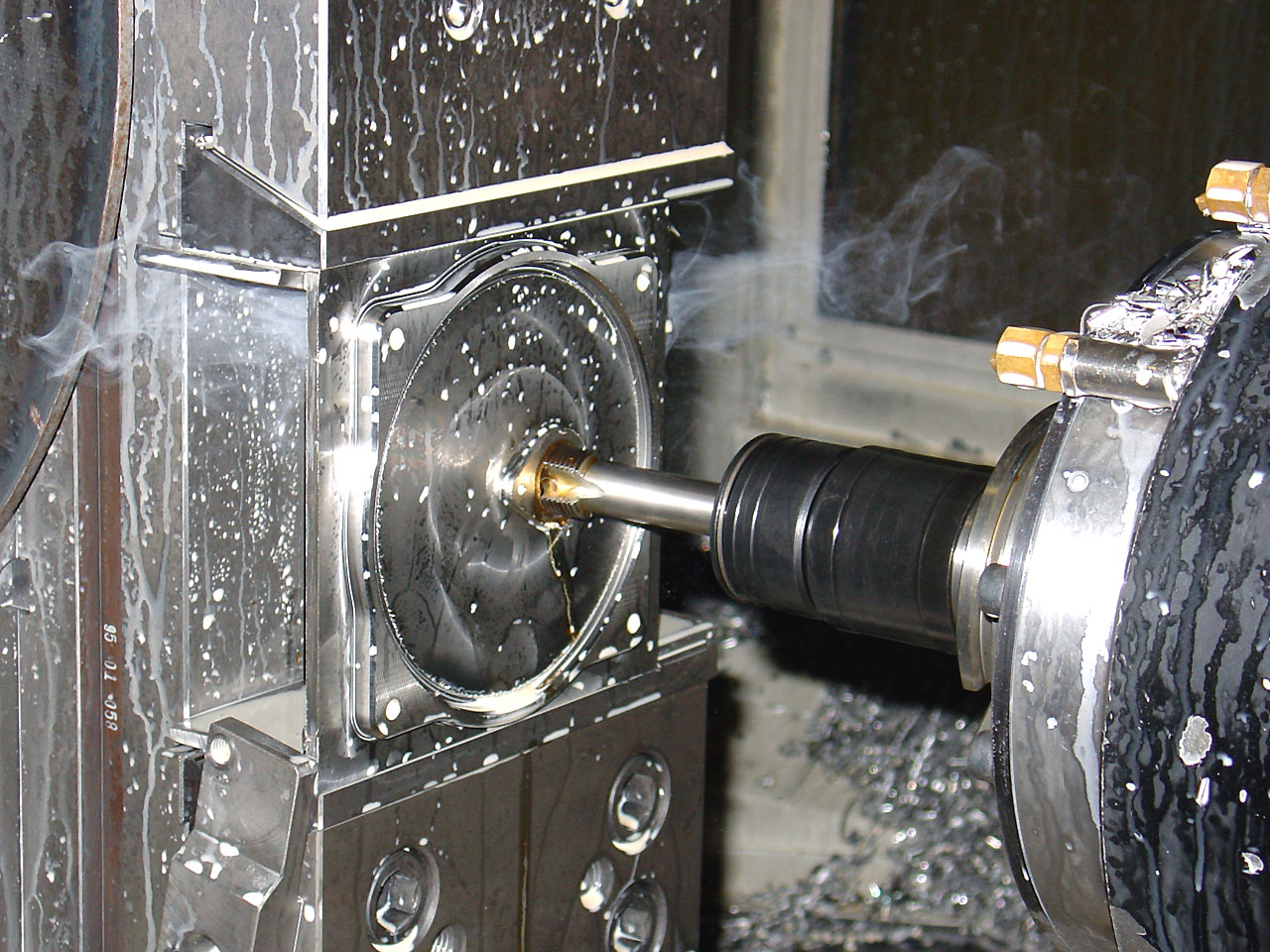

Zoom Maschiatura 1/2" Gas per il foro di carico liquido nei serbatoi

Ciaooo

stesio54 · 13-02-2005, 10:58

altre foto dai! col prodotto montato!

vai così gian!

Tarm@ · 13-02-2005, 12:12

Belle foto Gian!!!

Ma nell'ultima che hai messo...quella della maschiatura...
Cos'è quella fumera che esce da dietro il pezzo???

Bye

G69T · 13-02-2005, 12:43

Quote:

Originariamente inviato da stesio54

altre foto dai! col prodotto montato!

vai così gian!

Prima devo finire la 2° parte dei coperchi.....

Quote:

Originariamente inviato da Tarm@
Belle foto Gian!!!

Ma nell'ultima che hai messo...quella della maschiatura...
Cos'è quella fumera che esce da dietro il pezzo???

Bye

Per agevolare l'operazione di maschiatura ho utilizzato uno speciale olio in sostituzione del fluido lubrorefrigerante. Questo ha prodotto un po di "fumo"

Ciaooo

Tarm@ · 13-02-2005, 12:53

Quote:

Originariamente inviato da G69T
Per agevolare l'operazione di maschiatura ho utilizzato uno speciale olio in sostituzione del fluido lubrorefrigerante. Questo ha prodotto un po di "fumo"

Ciaooo

Deve fare un bel pò di attrito quella punta allora....

Chissà che calore ci sarà lì nei dintorni...

Bye

G69T · 13-02-2005, 13:28

Quote:

Originariamente inviato da Tarm@
Deve fare un bel pò di attrito quella punta allora....

Chissà che calore ci sarà lì nei dintorni...

Bye

L'olio da taglio facilita lo scorrimento dell'utensile sul materiale diminuendo l'attrito (lo sforzo è più basso con l'olio che con il liquido), l'inox è un materiale che "lega".

Ciaooo

Tarm@ · 13-02-2005, 13:57

Sisi...era quello che pensavo...

Ma vedendo il fumo, mi immagino cosa sarebbe uscito senza in lubrificante...

Bye

ExGigio2k · 13-02-2005, 21:31

Quote:

Originariamente inviato da Tarm@
Ma vedendo il fumo, mi immagino cosa sarebbe uscito senza in lubrificante...

Ops... scusate ho sbagliato thread, mi pareva si parlasse di modding e non di rapporti sessuali spinti

Tarm@ · 13-02-2005, 21:41

Quote:

Originariamente inviato da ExGigio2k
Ops... scusate ho sbagliato thread, mi pareva si parlasse di modding e non di rapporti sessuali spinti

Eheheheh............

Ammetto che rileggendo la frase, forse è un pò ambigua...

Ma tu, sei malizioso forte....

Bye

ExGigio2k · 13-02-2005, 21:57

Quote:

Originariamente inviato da Tarm@
Ma tu, sei malizioso forte....

Bye

No no... son PEGGIO

G69T · 14-02-2005, 23:50

Siete due...

Comunque, tornando OT!

Questa sera ho quasi completato le lavorazioni dei due coperchi, a presto con nuove foto.

Ciaooo

BazookA · 15-02-2005, 16:08

è un bel po' che non seguivo questo 3d, molto molto interessante

ancora complimenti e tra un po' i wb teli fai da solo

ciau

G69T · 16-02-2005, 17:17

Quote:

Originariamente inviato da BazookA
è un bel po' che non seguivo questo 3d, molto molto interessante

ancora complimenti e tra un po' i wb teli fai da solo

ciau

Ciao BazookA, bentornato!

Aspetta per fine settimana un bel UP..

Ciaooo

Guts · 17-02-2005, 21:19

stupendo! dai assembla i serbatoi e fai un po di foto che siamo curiosi

Jimmy3Dita · 17-02-2005, 21:44

Gianluca potremmo mettere in pratica il nuovo regolamento?
Basta che fai copia/incolla su una nuova discussione e mi avvisi, cosi' chiudo qui e si continua li'.
Grazie!

stesio54 · 17-02-2005, 21:48

e se possibile fai una raccolta in cui elenchi le pagine in cui (su questo topic intendo) si trovano le fasi salienti del modding

G69T · 17-02-2005, 22:56

OK!

ecco il link alla PART 2

Si chiude, prego postane nel nuovo thread.....

Ciaooo

Jimmy3Dita · 18-02-2005, 13:44

Grazie, prendete tutti spunto!
