Schede video con raffreddamento passivo

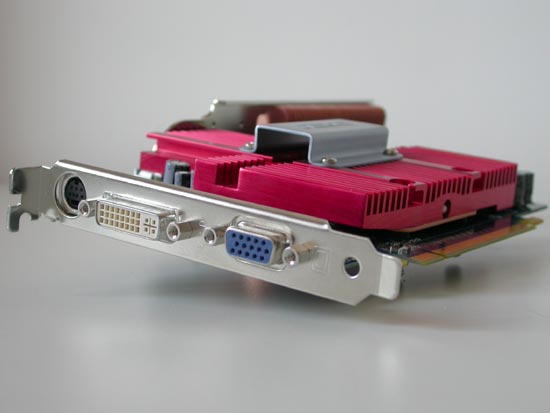

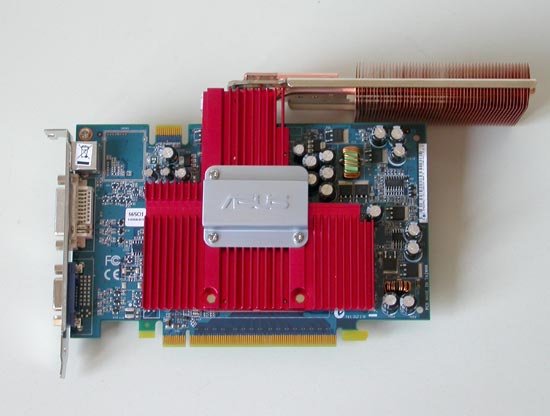

Il layout della scheda video Asus Extreme N6600GT Silencer è stato completamente ridisegnato dagli ingegneri Asustek. La scheda mostra un evidente rimaneggiamento nella parte relativa alla circuiteria di alimentazione, che in questo caso mostra l'impiego di condensatori differenti rispetto a quelli utilizzati per la realizzazione della reference board. Differisce, ovviamente, anche il particolare sistema di raffreddamento totalmente passivo. La soluzione di Asustek è inoltre dotata di due uscite video, una DVI e una VGA e di un connettore S-Video.

I 256MB di memoria della scheda Asus Extreme N6600GT sono di tipo GDDR3 prodotti dalla coreana Samsung. Tali chip sono caratterizzati da una frequenza operativa di 1.000 MHz, come da specifica NVIDIA per schede di questo tipo. Gli ingegneri di Asus hanno provveduto a ricoprire i chip di memoria presenti sulla stessa superficie che accoglie la GPU con il grosso sistema di raffreddamento installato sulla scheda, mentre per i chip situati posteriormente sono stati impiegati piccoli dissipatori di rame.

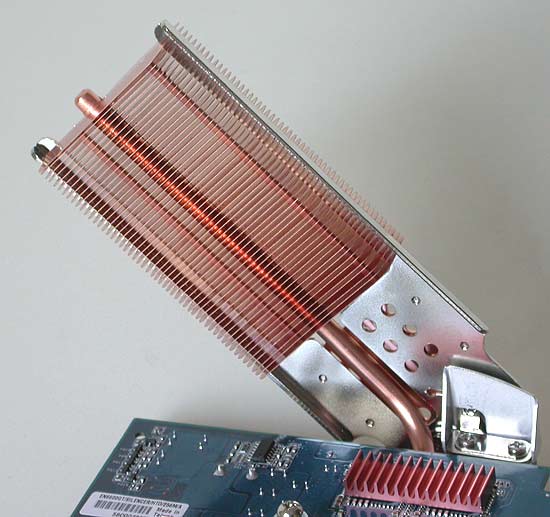

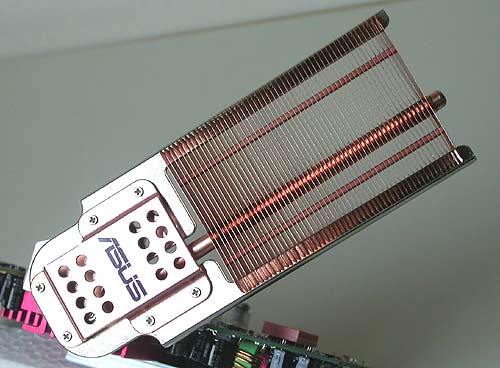

Veniamo alla caratteristica peculiare di questo prodotto, ovvero il particolare sistema di raffreddamento passivo ideato da Asus. Sulla superficie superiore della scheda video è montato un grosso radiatore in alluminio verniciato di rosso che ricopre e dissipa il calore prodotto dalla GPU e, come detto in precedenza, dai chip di memoria. L'innovazione è rappresentada dalla particolare struttura appendice del dissipatore caratterizzata dalla possibilità di ruotare di 90 gradi attorno ad un vincolo, costituito da un tubo di rame. Come si può evincere dalle immagini, anche l'appendice non è altro che un grosso radiatore, di buona fattura e completamente in rame, che provvede allo smaltimento del calore grazie alla tencologia heat-pipe: il tubo di rame precedentemente citato è infatti a contatto con la GPU della scheda, attraverso una placca in rame interposta tra i due componenti. La parte posteriore della scheda, invece, non accoglie alcun elemento di dissipazione, eccezion fatta per i dissipatori già citati montati sui chip di memoria.

La particolare conformazione della soluzione di raffreddamento progettata da Asustek prevede, una volta ultimata l'installazione della scheda, che l'appendice in rame vada a posizionarsi in prossimità del flusso d'aria generato dalla ventola di raffreddamento della CPU del sistema, come vedremo meglio in seguito.

Nonostante a prima vista la scheda Asus Extreme N6600GT possa sembrare una soluzione single slot, ci si accorgerà presto che lo spessore del dissipatore rende di fatto inutilizzabile il primo slot adiacente allo slot PCI Express utilizzato.

Abbastanza ricca, soprattutto dal punto di vista software, la dotazione fornita in bundle con la scheda Asus Extreme N6600GT. Troviamo Asus Bonus GAMEPACK, che comprende i giochi Second Sight, Chaos League e Power Drome, toviamo inoltre il gioco Xpand Rally e il gioco Joint Operations - Typhoon Rising.

Il parco programmi prevede invece Asus Medi@Show SE 2.0, Asus DVD e Asus Power Director 3DE. Da ultimi ovviamente i cd contenenti i driver della scheda e il manuale in formato elettronico del prodotto. Gli accessori sono invece costituiti solamente da un adattatore VGA-DVI e da un cavo S-Video-to-RCA/Composito. All'interno della confezione è presente il manuale in sei lingue e una guida rapida di installazione.
