G69T · 17-04-2004, 00:23

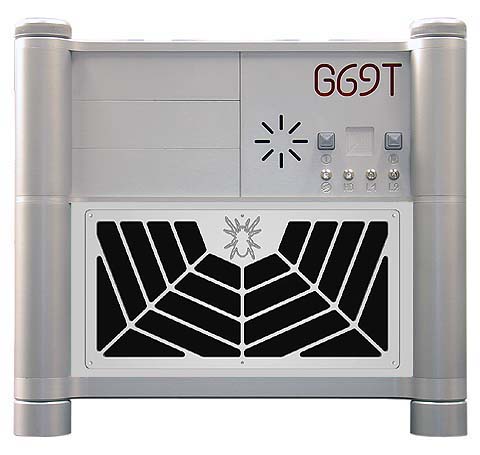

Valutando i consigli di tutti è uscito questo frontale, a mio giudizio il migliore!

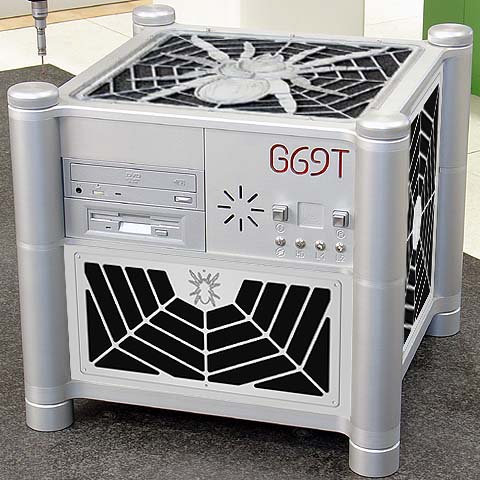

e simulando l'assemblaggio sul case il risultato è questo!

il ragno risulta centrale e l'aspetto estetico non mi dispiace per nulla....

Che ne dite?

Questo e quello con il ragno frontale li devo assolutamente realizzare.....

Ciaooo

antanio · 17-04-2004, 00:27

ed eccovi, basato sul medesimo principio, la fiancata del case, il pannello laterale destro e sinistro....

io preferisco queste su tutte, semplici ma belle e cmq esplicite

SirKhaas · 17-04-2004, 00:47

Le mie preferite :

questa frontale :

e questa laterale :

Jimmy3Dita · 17-04-2004, 02:11

Quote:

Originariamente inviato da SirKhaas
Le mie preferite :

questa frontale :

e questa laterale :

Quoto SirKhaas e Antanio, direi che ci siamo!
Ora come si fa per la parte sopra?

Ciao!!

Edit: quello scelto da Sirkhaas (di pannello frontale) lo trovo piu' bello!

G69T · 17-04-2004, 10:09

Quote:

Originariamente inviato da Jimmy3Dita
Quoto SirKhaas e Antanio, direi che ci siamo!
Ora come si fa per la parte sopra?

Ciao!!

Edit: quello scelto da Sirkhaas (di pannello frontale) lo trovo piu' bello!

Bene Jimmy, siamo sulla stessa lunghezza d'onda

Inizialmente volevo realizzare le fiancate e il frontale aumentando lo spassore da 5 a 8mm, ma fresando i pezzi dallo stesso lato, questo non è più necessario.
Il ragnetto viene ricavato fresando un'impronta con una fresa di D1.5 con punta semisferica e se dopo l'anodizzazione la sagoma non fosse sufficientemente in risalto si dovrà intervenire con delle vernici.

Ora basta progettini, la prossima settimana si passa alle realizzazioni!

Ciaooo

SirKhaas · 17-04-2004, 13:17

Bene bene ora vogliamo le foto del lavoro finito

m4xt3r · 17-04-2004, 14:49

Al di là dei gusti della maggioranza...

a questo punto ti consiglierei di realizzare un pannello frontale che modifichi più radicalmente l'aspetto del case originale, prevedendo per esempio un unico pannello che vada dalla base al coperchio: un unica grande piastra moddata.
Capisco che per questa soluzione si rende necessaria una modifica alla struttura (forse solo la piastra centrale), ma in questo modo otterresti un mod più definito e particolare.
Questa la mia opinione...

G69T · 17-04-2004, 15:02

Quote:

Originariamente inviato da m4xt3r
Al di là dei gusti della maggioranza...

a questo punto ti consiglierei di realizzare un pannello frontale che modifichi più radicalmente l'aspetto del case originale, prevedendo per esempio un unico pannello che vada dalla base al coperchio: un unica grande piastra moddata.
Capisco che per questa soluzione si rende necessaria una modifica alla struttura (forse solo la piastra centrale), ma in questo modo otterresti un mod più definito e particolare.
Questa la mia opinione...

Idea interessante! Ci penso e valuto la fattibilità

La prossima settimana comincio a produrre trucioli

e potrei decidere di realizzare anche il NUOVO G69T LT

....i progetti sono conclusi, devo solo realizzare....

Ciaooo

P.S. ho appena smontato il tuo CoolerMaster ATCS e ho rimontato i componenti su un Centurion

(non vale i soldi che lo paghi)

Jimmy3Dita · 17-04-2004, 15:28

MA come, non mi direte che a Trento state a corto di case?
Mo ci penso io... Max, mano a penna e calamaio, dammi il tuo indirizzo..

m4xt3r · 17-04-2004, 20:49

Quote:

Originariamente inviato da Jimmy3Dita
MA come, non mi direte che a Trento state a corto di case?
Mo ci penso io... Max, mano a penna e calamaio, dammi il tuo indirizzo..

Siamo disperati siamo...

Mo ti scrivo l'indirizzo!!....

Ma non è meglio se mi vieni a trovare??

Sarebbe un onore per il sottoscritto!!

antanio · 17-04-2004, 20:58

se proprio ci sono problemi, Jimmy spedisci tutto a me che aspetto il pacco a braccia aperte

G69T · 17-04-2004, 23:51

Quote:

Originariamente inviato da m4xt3r
Siamo disperati siamo...

Mo ti scrivo l'indirizzo!!....

Ma non è meglio se mi vieni a trovare??

Sarebbe un onore per il sottoscritto!!

Se vuoi di do pure il mio di indirizzo, caro Jimmy!!!

Se passi a trovarmi ti faccio provare la cucina trentina e come da usanza un bel grappino a fine cena

Ciaooo

G69T · 22-04-2004, 21:07

Eccomi con delle novità, lo Spider's Web va avanti!

Oggi ho tagliato, con la cesoia, le lamiere di anticorodal che serviranno alla costruzione di N°2 frontali e N°2 fiancate.

Le lamere sagomate sono state ricavate da una lastra da 2x1m!

Zoom

ecco la cesoia

Zoom

e le lamiere sagomate pronte per la lavorazione su CNC

Zoom

Questa sera ho ultimato il primo frontale..

e di seguito vi sono le foto della lavorazione e della piastra finita, pronta per sbavatura, lucidatura e anodizzazione

Zoom

Zoom

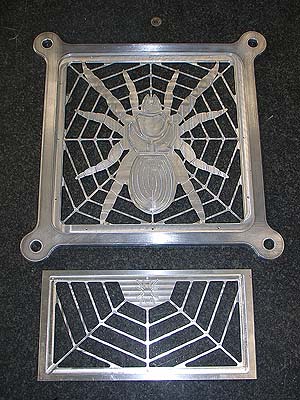

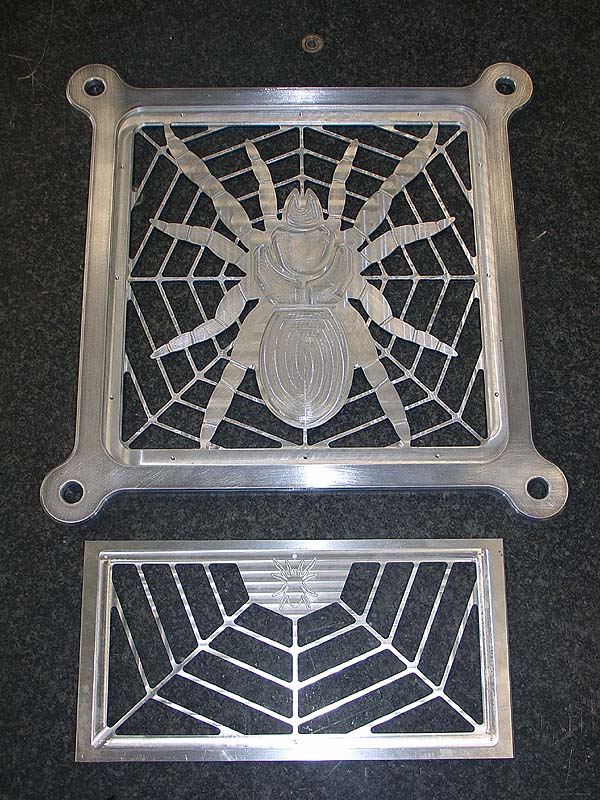

ed ecco i primi due pezzi!

Zoom

Ciaooo e al prossimo aggiornamento.....

m4xt3r · 22-04-2004, 21:51

ehm... ehm...
forse avevo sottovalutato la resa di questa soluzione!!

Ma le lastre sono da 5mm. di spessore???

Miiii... ma che "cesoia" c'hai???

LOL
Io mi credevo una cosa tipo la mia modello giardiniere...

Tarm@ · 22-04-2004, 21:55

Fantastico!!!

Avanti così!!!

Bye

P.s.: se ti servono altri ragni, sono qua...

Jimmy3Dita · 22-04-2004, 21:58

Quote:

Originariamente inviato da m4xt3r
ehm... ehm...
forse avevo sottovalutato la resa di questa soluzione!!

Ma le lastre sono da 5mm. di spessore???

Miiii... ma che "cesoia" c'hai???

LOL
Io mi credevo una cosa tipo la mia modello giardiniere...

Pure te che vai a pensare..
Non voglio immaginare come pota le piante.. avra' un sistema CNC anche per quelle!

Guts · 22-04-2004, 22:03

modda anke le piante, ha gli alberi UV reactive

Jimmy3Dita · 22-04-2004, 22:07

Riguardando il pannello avrei fatto il ragno "passante", cosi' si illumina se ci si mette un neon dietro!
Per il resto e' tutto, come sempre,

G69T · 22-04-2004, 23:56

Quote:

Originariamente inviato da m4xt3r
ehm... ehm...
forse avevo sottovalutato la resa di questa soluzione!!

Ma le lastre sono da 5mm. di spessore???

Miiii... ma che "cesoia" c'hai???

LOL
Io mi credevo una cosa tipo la mia modello giardiniere...

Grazie Max, comunque domani freso anche quella del ragno visto di fronte che piace a te, poi si vede! La lamiera è da 5mm

Quote:

Originariamente inviato da Tarm@
Fantastico!!!

Avanti così!!!

Bye

P.s.: se ti servono altri ragni, sono qua...

Grazie! Per ora i ragni bastano....

Ciaooo

Quote:

Originariamente inviato da Jimmy3Dita
Riguardando il pannello avrei fatto il ragno "passante", cosi' si illumina se ci si mette un neon dietro!
Per il resto e' tutto, come sempre,

Ci ho pensato, forse domani ne faccio una terza come suggerisci tu, vediamo!!

Grazieeeee

G69T · 24-04-2004, 13:18

News! I lavori avanzano....

Eccovi le fiancate destra e sinistra dello Spider's Web!

Zoom

Zoom

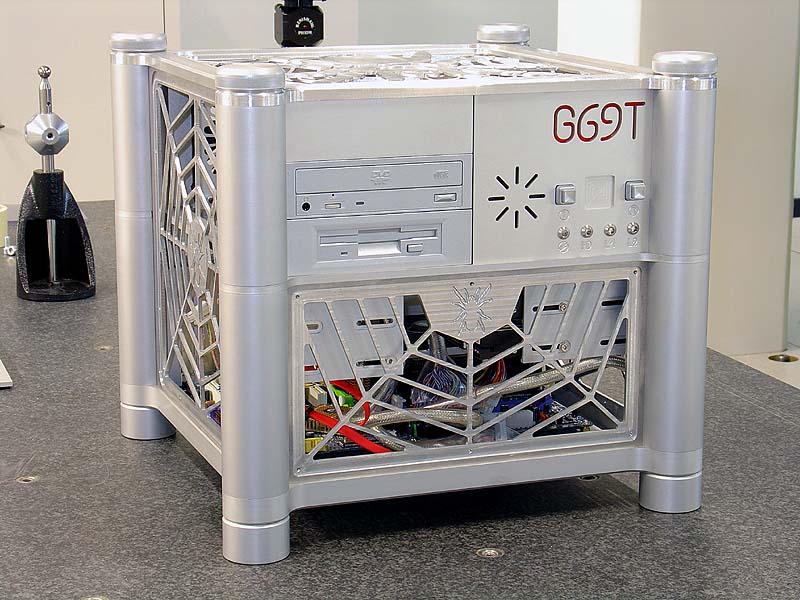

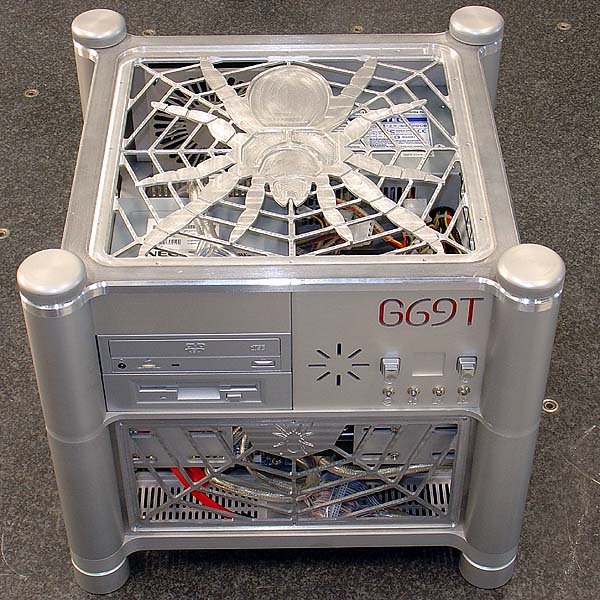

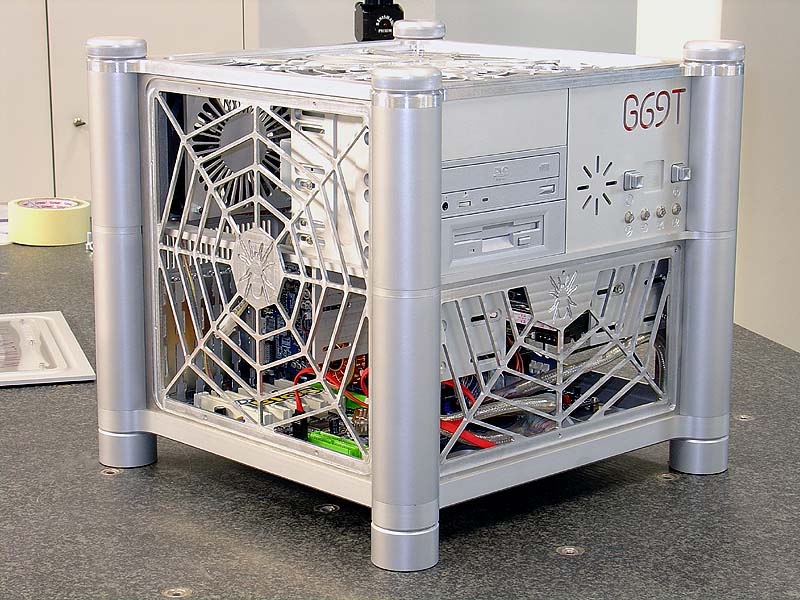

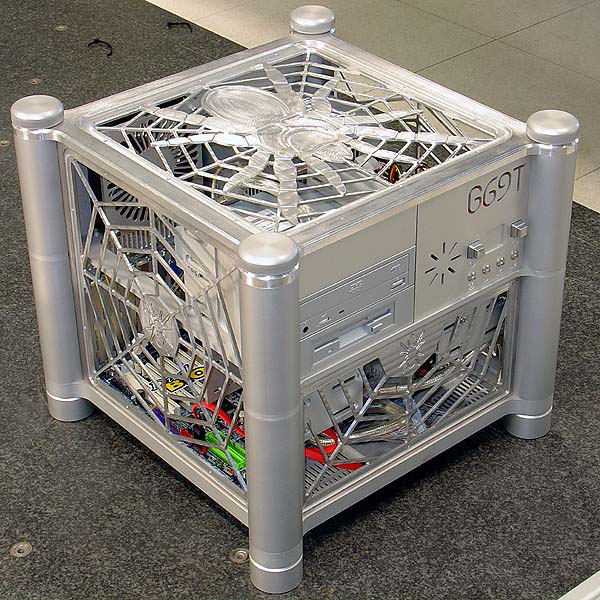

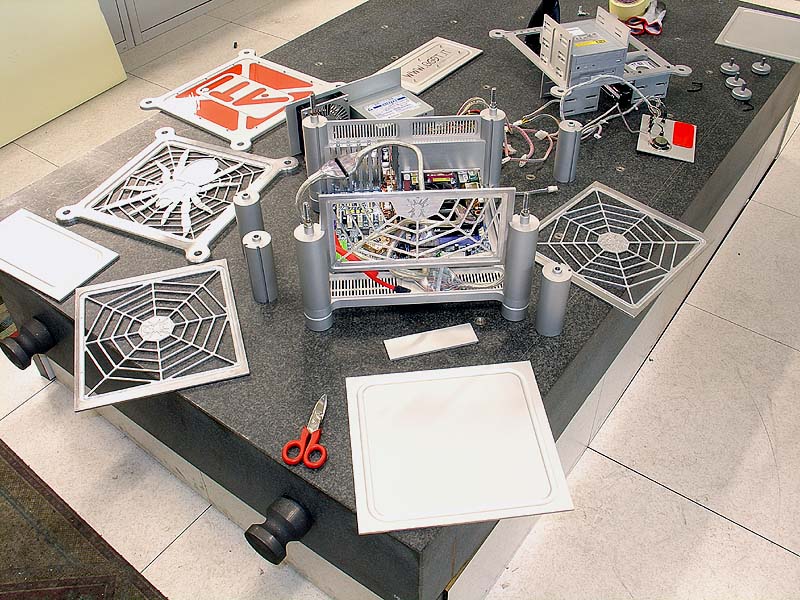

dopo la lavorazione, che ha presentato alcuni problemi, ho smontato il G69T ed ho provato un pre assemblaggio con i 4 pezzi ancora da anodizzare.

Dentro il case c'è un gran ca***o di cavi, il tutto e provvisorio.

Zoom

Zoom

la prossima settimana prova ad inserire internamente, a contatto con la ragnatela, una rete fine in ottone, vediamo

Questo fine settimana inizierò il progetto per la piastra posteriore dove è installata la ventola da 120x120 e l'alimentatore, infatti il prossimo mod riguarderà l'alimentatore che verrà integrato al case con una struttura nuova e una ventola da 120x120....

Ciaooo e alla prossima News!
