mIFF [m-Itx Form Factor Systems] Test\modifiche\review\consigli\soluzioni.

[maxmax80]

Originariamente inviato da pierpaolo9600

Se non superi i 90 watt certo...va benissimo!

gracias

[TonyVe]

Dai 52° dell'A4-5300 con downvolt ...sono passato ai 64° dell'A10-7700K ritirato oggi dopo essere stato cambiato da AMD in Olanda, temperature raggiunte giocando a F1-2013.

Il tutto con dissi stock su CM Elite 130, CX430 V2, Asrock FM2A88X-ITX+, G.Skill Ares 8GB @ 2400 MHz e HDD 3.5" sul fondo...

Ventola frontale e laterale del case stock.


---

Domani provo a fare un po' di Downvolt...per "fortuna" che ste APU sono castrate quando una componente tra CPU o GPU è al massimo.

Proverò anche a mettere una ventola 120mm Artic PWM sul frontale + una sul lato VGA (assente)...così vedo se migliora, in attesa di un dissi aftermarket.

[seb87]

nessuno di voi si è buttato sui thin itx , all in one nei case-display ?

[emcantu]

Originariamente inviato da TonyVe

Dai 52° dell'A4-5300 con downvolt ...sono passato ai 64° dell'A10-7700K ritirato oggi dopo essere stato cambiato da AMD in Olanda, temperature raggiunte giocando a F1-2013.

Il tutto con dissi stock su CM Elite 130, CX430 V2, Asrock FM2A88X-ITX+, G.Skill Ares 8GB @ 2400 MHz e HDD 3.5" sul fondo...

Ventola frontale e laterale del case stock.


---

Domani provo a fare un po' di Downvolt...per "fortuna" che ste APU sono castrate quando una componente tra CPU o GPU è al massimo.

Proverò anche a mettere una ventola 120mm Artic PWM sul frontale + una sul lato VGA (assente)...così vedo se migliora, in attesa di un dissi aftermarket.

A leggere queste cose un po mi rincuora... Io ho da poco assemblato un sistema AM1 5350 in un case MS-TECH CI-70 con sola ventola del dissi (50 mm.).
Le temperature mi arrivano in idle a circa 46/48 gradi con ventola che gira a circa 3000 rpm. La colpa secondo me è anche del case piccolo e tutto in alluminio, man mano si scalda la struttura e la temperatura di ogni componente aumenta.
Ora ho ordinato una ventola da 100 da sostituire al dissi e 2 da 50 da mettere lateralmente in immissione.
Vi terrò aggiornati appena mi arriva il tutto.

[TonyVe]

In idle il mio a10-7700K e con idle intendo mediaplayer attivo, 7-8 tab di chrome aperte (senza contenuti flash, magari solo qualche riquadro animato di pubblicità)...sta sui 40°/42°...oggi provo il downvolt se ho tempo...

Quando mollo il PC che parte con la sua manutenzione arriva easy a 56° con il turbo reattore nucleare aka ventola CPU che frulla.

edit: però noto che senza VGA laterale, nel CM elite 130, la ventola frontale non è efficace perché molta aria esce sul lato VGA dai fori della paratia, quindi non passa per la zona mobo-cpu -> ventola laterale estrattiva...provo a tappare i fori della paratia vga.

[elijahk]

Originariamente inviato da TonyVe

In idle il mio a10-7700K e con idle intendo mediaplayer attivo, 7-8 tab di chrome aperte (senza contenuti flash, magari solo qualche riquadro animato di pubblicità)...sta sui 40°/42°...oggi provo il downvolt se ho tempo...

Quando mollo il PC che parte con la sua manutenzione arriva easy a 56° con il turbo reattore nucleare aka ventola CPU che frulla.

edit: però noto che senza VGA laterale, nel CM elite 130, la ventola frontale non è efficace perché molta aria esce sul lato VGA dai fori della paratia, quindi non passa per la zona mobo-cpu -> ventola laterale estrattiva...provo a tappare i fori della paratia vga.

conviene mettere la ventola frontale del CM130 in estrazione. Con le ventole in estrazione si ha sempre un flusso migliore perché l'aria prende un corso molto meno turbolento. Prova e vedi se migliora qualcosa.

[TonyVe]

Mi ricordo del tuo consiglio. Devo solo provare infatti.
Appena ho un po' di tempo provo la vecchia soluzione ipotizzata e quella di prima.

EDIT: qualcosa non mi torna nei voltaggi...il precedente Kaveri aveva il pstate P0 38 x @ 1.375V, il P1 37 x @ 1.325V il P2 36 X @ 1.3 volt....l'attuale, identico modello, diverso processore... ha P0 38 x @ 1.3375V, il P1 37 x @ 1.45V il P2 36 X @ 1.2625 volt ed il P3 nuovamente @ 1.45V

O.O

Edit: riavviato il pc..ora addirittura segna P0, P1 @1.45V il P2 @ 1.2625 ed il P3 @ 1.45V e poi cala...

[DIDAC]

Originariamente inviato da elijahk

conviene mettere la ventola frontale del CM130 in estrazione. Con le ventole in estrazione si ha sempre un flusso migliore perché l'aria prende un corso molto meno turbolento. Prova e vedi se migliora qualcosa.

Quoto, anche sul mio lian li la ventola messa in estrazione ha migliorato tantissimo le temp interne.
Oramai tengo sempre i case in depressione anziché in pressione.

[marck120]

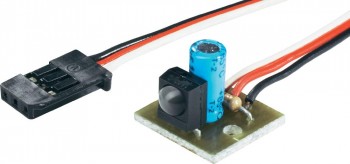

Una domanda ai possessori dell'Antec isk 110, è possibile inserire questo ricevitore IR nella parte anteriore in modo che il diodo prenda il segnale del telecomando ? Pensavo dietro il pulsante di accensione o dietro qualche porta usb. Quando acquisterò il case non vorrei rovinarlo facendo fori o cose simili.

[CiccoMan]

Se non usi l'audio frontale potresti svitare il blocchetto e utilizzare il foro per i jack...

[emcantu]

Originariamente inviato da TonyVe

In idle il mio a10-7700K e con idle intendo mediaplayer attivo, 7-8 tab di chrome aperte (senza contenuti flash, magari solo qualche riquadro animato di pubblicità)...sta sui 40°/42°...oggi provo il downvolt se ho tempo...

Quando mollo il PC che parte con la sua manutenzione arriva easy a 56° con il turbo reattore nucleare aka ventola CPU che frulla.

edit: però noto che senza VGA laterale, nel CM elite 130, la ventola frontale non è efficace perché molta aria esce sul lato VGA dai fori della paratia, quindi non passa per la zona mobo-cpu -> ventola laterale estrattiva...provo a tappare i fori della paratia vga.

Ok tu hai anche delle ventole nel case che qualcosa fanno, per quello ho deciso di acquistare delle ventole aggiuntive.
Quando mi arrivano vi chiederò consigli sul come metterle.

[marck120]

Originariamente inviato da CiccoMan

Se non usi l'audio frontale potresti svitare il blocchetto e utilizzare il foro per i jack...

Ti ringrazio per il consiglio.

Si potrei fare benissimo così, no tanto i jack audio non mi interessano, certo il foro del jack in confronto al diodo IR è più stretto, ma non dovrebbe essere un problema, penso che il segnale al telecomando arrivi comunque.

Ancora una domanda, per caso sai se il connettore pico-psu ha il pin del cavo 5V ? dovrebbe essere il pin dove entra il cavo viola. Sul sito dice che ha solo 18 pin.

[CiccoMan]

Mi dispiace, ma non uso il pico integrato e a memoria non ricordo... stasera se riesco ti ci do un occhiata, ma non ti assicuro niente

[marck120]

Originariamente inviato da CiccoMan

Mi dispiace, ma non uso il pico integrato e a memoria non ricordo... stasera se riesco ti ci do un occhiata, ma non ti assicuro niente

Ti ringrazio, si avevo letto che hai sostituito il pico originale con uno più grande, io avevo intenzione di inserire una i3-4130 con un downvolt, in questo modo il pico dovrebbe reggere il sistema, almeno spero.

Va bene, per il pico nessun problema, appena puoi fammi sapere, rimango in ascolto.

[CiccoMan]

Posto una foto qui, che magari torna utile pure ad altri...



Come vedi il cavetto viola è presente.

[elijahk]

credo che, per specifiche ATX, i pin a 5v siano obbligatori

una domanda rapida: Le schede madri per haswell permettono tutte il downvolt, o ci sono quelle che non lo permettono?

[marck120]

Originariamente inviato da CiccoMan

Posto una foto qui, che magari torna utile pure ad altri...



Come vedi il cavetto viola è presente.

Ti ringrazio sei stato gentilissimo.

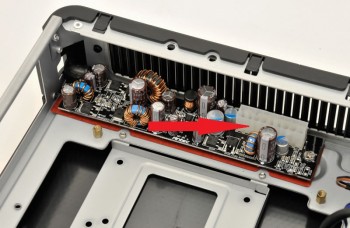

Il mio dubbio era proprio sul connettore bianco del pico psu che hai postato nella foto, mi ha insospettito quando ho letto il manuale :

http://www.antec.com/pdf/manuals/ISK110_manual_EN.pdf


Attach the 24-pin connector of the included cable bundle to the
motherboard and connect the 18-pin connector to the already
installed PCB in the case.

Visto che i pin sul pico sono 18 il timore è che mancasse proprio quello dei 5V , ma come si vede dalla foto se c'è il filo viola 5v sul connettore ATX è presente anche il pin sul PICO PUS, non penso che il foro dove entra il cavo viola poi sia finto, cioè magari c'è il foro per l'entrata del cavo viola ma dentro non è presente il pin, dentro il connettore bianco il pin che spunta dove infila il cavo viola si vede vero ?

[emcantu]

Come vi ho detto nei post precedenti ho assemblato un sistema HTPC basato su piattaforma AM1 5350 ma, vuoi per il case, vuoi per l'ubicazione, vuoi per la temperatura ambiente alta, fatto sta che le temperature d'esercizio non mi soddisfano, così ho acquistato delle ventole aggiuntive per vedere se la situazione migliora ed ora sono qui a chiedervi dei consigli su come orientarle.
Il case è MS-Tech CI-70 che ha dei fori su i lati DX e SX e sopra in corrispondenza della CPU. Sui lati c'è la predisposizione per montare ventole da 50 mm. e qui vorrei sapere da voi se metterle in estrazione o in emissione.
Invece per la CPU ho deciso di eliminare il frullino da 50 mm. stock e mettere una scythe da 100 mm e 1000 rpm.


http://www.dropbox.com/sh/qmf47tyfpm...ZIw7Gj4RbFilka

[CiccoMan]

I pin ci sono tutti

[marck120]

Originariamente inviato da CiccoMan

I pin ci sono tutti

Perfetto, grazie ancora per la disponibilità.

Spero solo che il pico psu originale riesca a reggere la cpu i3 4130 e tutto il sistema.

Scusami approfitto per chiederti una cosa, la tua cpu se non sbaglio è la i3-4330, per caso hai misurato quanto consuma l'intero sistema ? giusto per sapere se il pico psu dell' Antec è sufficiente.
