Cablaggio ventole per corsair h60

[_Zood_]

Ciao, ho da poco assemblato un pc con:

case: zalman z11 plus
mobo: msi z87 g45
cpu: i7 4770k
vga: msi gtx760
dissi: corsair h60
ali: corsair rm550
ram: 2x4gb corsair vegance red cl8
ssd: samsung 840 evo 250gb


Ora vorrei sostituire la ventola base zalman e la corsair del h60 con due ventole Corsair Air Series SP120 PWM Quiet Edition. Il tutto è posizionato sul retro del case sopra l'alimentatore. Il mio dubbio è, visto che la ventola base zalman sul case ha attacco diretto all'alimentatore se la cambio con la corsair sp che ha attacco invece a 4pin e la collego alla mobo (non sulle due porte cpu/fan già usate per l'h60) cambia qualcosa?

[HoFattoSoloCosi]

Puoi collegarla tranquillamente alla scheda madre, non c'è problema.

[_Zood_]

Originariamente inviato da HoFattoSoloCosi

Puoi collegarla tranquillamente alla scheda madre, non c'è problema.

Grazie! Scusa posso approfittare delle tuo conoscenze in merito?

Visto che è il primo pc che assemblo ho un paio di domande sulla sistemazione delle ventole anche perchè appena il pc sarà pronto vorrei iniziare con l'oc di cpu e vga, quindi un buon ricircolo d'aria sarà fondamentale.

Di base ci sono una 140 frontale, una 120 retro, una 120 sopra e ai fianchi due 80.
http://www.google.it/url?sa=i&source...00847421431839

L'idea era di mettere:
- retro 2x120 pv corsair sul radiatore del h60
- sopra 2x120 af corsair led/1x140 af corsair led
- frontale 1x140 af corsair led rosso
- sotto 1x120 corsair (quella di base del h60)
- lati 2x80 zalman di base

Domande:
- Sopra è meglio una 140 a destra della cpu o due 120? Anche se quella sopra la cpu è praticamente chiusa dal radiatore del h60 e le due ventole?
- Visto che tranne le due 80 zalman che sono molex le altre sono tutte alimentate 3/4 pin dovrei collegare 6/7 ventole alla mobo. Solo che sulla z87 ho le due cpu fan che vanno per h60 e una ventola e altre tre prese fan. Quindi ne mancano da collegare 1/2, come faccio? Mi serve per forza un fan controller o esistono cavi sdoppiati per poter collegare più ventole a una linea?

[HoFattoSoloCosi]

- Sopra è meglio una 140 a destra della cpu o due 120? Anche se quella sopra la cpu è praticamente chiusa dal radiatore del h60 e le due ventole?

Difficile dirlo a priori, direi che probabilmente due da 120 sarebbero migliori ma ogni case è fatto a modo suo Sicuramente due da 120 spostano più aria di una sola da 140, garantito, poi però va valutato caso per caso.

- Visto che tranne le due 80 zalman che sono molex le altre sono tutte alimentate 3/4 pin dovrei collegare 6/7 ventole alla mobo. Solo che sulla z87 ho le due cpu fan che vanno per h60 e una ventola e altre tre prese fan. Quindi ne mancano da collegare 1/2, come faccio? Mi serve per forza un fan controller o esistono cavi sdoppiati per poter collegare più ventole a una linea?

Ci sono semplicissimi sdoppiatori come questo da pochi centesimi:




Per le ventole, ti consiglio di tenere questa configurazione

[_Zood_]

Akasa FLEXA FP5



Che dici di questo? Almeno sono a posto a vita
Per un buon cablaggio non è male visto che posso addirittura collegare tutte le ventole in un solo slot sulla mobo...che le controlla giusto? O vanno a palla come se collegate solo all'alimentatore?

[HoFattoSoloCosi]

Diciamo che non consiglio questa scelta, i motivi sono due:

• In generale non è buona norma collegare troppe ventole allo stesso attacco, ci sono dei limiti, che però grazie all'attacco MOLEX possono essere aggirati, quindi questo è un motivo minore;

• Più grave il fatto che ogni attacco delle ventole abbia solo 2 pin, come si vede in foto, il che significa che alla scheda madre non arriveranno informazioni sulla velocità delle ventole e quindi probabilmente andranno semplicemente tutte al massimo;

Quando ci sono così tante ventole da collegare un economico rheobus (fan controller) è decisamente più indicato.

[_Zood_]

Penso di optare per questo AKASA doppio PWM cosi attacco le due ventole sul radiatore alla presa cpu/fan. E tenendo una sola 140 sopra ho gli slot giusti..



Il fan controler non mi entusiama molto, ho paura che crei un bel groviglio di cavi e poi non mi piace che ogni volta devo stare a modificare la velocità manualmente magari facendo danni
O sai indicarmi qualche buon modello che gestisca le ventole in modo autonomo come la mobo?

[HoFattoSoloCosi]

Penso di optare per questo AKASA doppio PWM cosi attacco le due ventole sul radiatore alla presa cpu/fan.

Sicuramente è una scelta migliore

Il fan controler non mi entusiama molto, ho paura che crei un bel groviglio di cavi e poi non mi piace che ogni volta devo stare a modificare la velocità manualmente magari facendo danni

Beh danni no, tranquillo, non succede nulla, una volta che trovi la velocità che ritieni adeguata sono convinto che raramente muoverai ancora queste manopole.


Giusto per curiosità, per i rheobus, tra i 20 e i 30€ ci sono alcuni modelli che supportano fino a 4 ventole (i vari Scythe Kaze e Areocool sono tra i più economici)

[_Zood_]

Grazie mille di tutto! Ho deciso di optare per lo splitter, in futuro se alla 140 sopra il case vorrò abbinarne una seconda prenderò un fan controller..

Spero che il discorso fatto aiuti altri utenti a configurare il proprio airflow

[HoFattoSoloCosi]

Figurati è un piacere

[_Zood_]

Scrivo qui senza aprire un nuovo topic...

Qualcuno sa dirmi quali siano le temperature idle con un h60 su i7-4770k (no OC)? Non trovo nessun dato su cui basarmi... Ora con chrome aperto sto sui 30/33°C, non è alto? Forse è per la pasta termica di fabbrica o per le ventole di base?

Speravo di stare sui 25°C in idle..o chiedo troppo da un h60?

[HoFattoSoloCosi]

30°C in IDLE è un buon valore, non è alto, purtroppo sono CPU molto "calorose".

Piuttosto guarda sotto stress che temperature raggiunge, inoltre controlla che la ventola sia in PUSH (o le ventole siano in PUSH-PULL)

[_Zood_]

Le ventole sono messe push-pull visto che il radiatore sta sul retro del case...però sono diverse, quella esterna è la zalman in dotazione collegata all'alimentatore e quella interna la corsair data con l'h60...dici che girando a diversi giri creino turbolenze dannose? Cmq sto aspettando dall'ammazzone le due corsair sp120 PWM da metterci al loro posto...

Sotto stress non ho provato..che programma posso usare? Quello più facile che conosci

[HoFattoSoloCosi]

Due ventole identiche sono l'ideale, se ne monterai due uguali male non fai

Sotto stress non ho provato..che programma posso usare? Quello più facile che conosci

Il più usato in assoluto è Prime95 ma ce ne sono veramente un'infinità, basta fare una veloce ricerca su Google

[_Zood_]

Ok grazie, provato prime95 ma non ci ho capito una mazza
Per questo ne chiedevo uno facile Cmq faccio una ricerca, provo e metto i risultati.

[_Zood_]

Allora ho fatto il test della CPU con Intel® Processor Diagnostic Tool monitorando in contemporanea le temperature con CPUID HWMonitor.
Per tutto il test con CPU al 100% non ho mai superato i 58°C, mentre da esito Intel mi segnala:

--- Temperature Test ---
Temperature Test Passed!!!
Temperature = 51 degrees C below maximum.

--- Reading CPU Manufacturer ---
Expected --> GenuineIntel
Detected --> GenuineIntel
Found --- Genuine Intel Processor ---

--- Temperature Test ---
Temperature Test Passed!!!
Temperature = 69 degrees C below maximum.

System Information
------------------
Processor Name: Intel(R) Core(TM) i7-4770K CPU @ 3.50GHz
Processor Information: Intel64 Family 6 Model 60 Stepping 3
Number of Physical Cores: 4
Number of Logical Cores: 8
Installed System Memory: 8 GB
Operating System: Microsoft Windows 8.1 64 bit
Graphics Information: NVIDIA GeForce GTX 760
System Product: Z87-G45 GAMING (MS-7821)
System BIOS: V1.6
PASS

Il test l'ho eseguito tre volte ottenendo dati quasi identici (differenze massime di 2/3°C), l'unica cosa non capisco come abbia registrato i 69°C mentre monitorando tutto il test con CPUID HWM non sono mai salito sopra i 58°C...

Comunque direi che le temperature siano buone sotto sforzo, o sbaglio?

[HoFattoSoloCosi]

60°C sotto sforzo sono nella norma, direi che vai bene

Per la discrepanza di temperature rilevate dai vari programmi, è normale, succede che non tutti i software siano d'accordo tra loro.

In genere il metodo migliore è controllare con un'utility della scheda madre, che è quella che ha meno probabilità di sbagliarsi, oppure controllare con tanti programmi e quelli che sono d'accordo tra loro quasi certamente stanno indicando la temperatura corretta (i casi eccezionali ci sono ma sono molto rari).

[_Zood_]

Ciao, ritorno con le mie domande

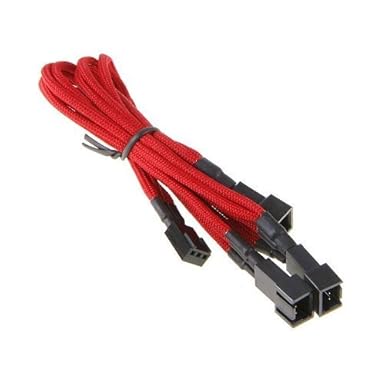

Che ne pensi di questo: BitFenix BFA-MSC-3F33F60RK-RP cable interface



Sto sistemando per bene le ventole visto che sto facendo OC e devo migliorare le temperature. Purtroppo un rehobus non mi ci sta visto che gli slot da 3.5 li ho tolti per mettere una ventola 140 e l'unico libero c'è il lettore dvd. Domandone se a quello splitter da tre (tutti a 3pin) ci attacco due ventole da 140 led e una da 120 dalla modo arrivano abbastanza volts?? O è meglio attaccarci 3 da 120 (due a led)??

Le ventole sono tutte Corsair AF120/140 led e una SP120

[HoFattoSoloCosi]

Tre ventole su un unico connettore (per di più a LED) non sono consigliate, però non si può dire a priori se andranno oppure no. Valuta tu, sinceramente non sono convinto sia la soluzione migliore ma ho anche qualche dubbio che possa avere problemi, probabilmente andrà normalmente anche con tre ventole collegate.

[_Zood_]

Originariamente inviato da HoFattoSoloCosi

Tre ventole su un unico connettore (per di più a LED) non sono consigliate, però non si può dire a priori se andranno oppure no. Valuta tu, sinceramente non sono convinto sia la soluzione migliore ma ho anche qualche dubbio che possa avere problemi, probabilmente andrà normalmente anche con tre ventole collegate.

Ok capisco, cmq lo provo visto che vorrei mettere la seconda ventola frontale perchè la scheda video taglia il flusso d'aria che arrivava dalle due ventole di immissione (fondo case e frontale bassa) limitando il ricircolo d'aria fredda. Spero cosi di giovarne in temperature

Grazie mille, una volta provato scrivo se funziona bene o no.
