[Thread Ufficiale] ASRock ConRoeXFire-eSATA2 - Intel 945

[DenFox]

AsRock ConRoeXFire-eSATA2



LINK VARI

Sito ufficiale AsRock: link
Link diretto alla AsRock ConRoeXFire-eSATA2: link

SUPPORTO - DOWNLOAD

Lista delle CPU supportate: link
Manuale: link
Driver e BIOS: link ATTENZIONE I processori Conroe sono compatibili con la scheda madre già col BIOS 1.10, non c'è bisogno di aggiornarlo alla versione 1.20
Link ai driver audio aggiornati alla versione 1.51, risolvono qualche problema
link 1
link 2
link 3
FAQ: link
Floppy Configuration Utility - Intel Matrix Storage Manager: link

INTRODUZIONE

LGA 775 for Intel® Dual Core Pentium® D / Pentium® 4 / Celeron® D, supporting Core™ 2 Duo Desktop (Conroe), Presler and Cedar Mill processors
Intel® 945P Chipset
Supports FSB 1066/800/533 MHz processor, EM64T CPU and H-T Technology
Untied Overclocking : During Overclocking, FSB enjoys better margin due to fixed PCIE/ PCI Buses
Supports Dual Channel DDRII667/533 x 4 DIMM slots, with max. capacity up to 4GB
Supports ATI CrossFire™
1 x PCI Express x 16 slot
Additional AGI Express slot to adopt 2nd PCI Express x 16 VGA card, and other PCI Express x4, x2, x1 interface cards
1 x PCI Express x 1 slot
Hybrid Booster - Safe Overclocking Technology
Supports Gigabit LAN 10/100/1000 Mb/s
2 x IEEE1394 headers
4 x Serial ATAII 3.0 Gb/s, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Matrix Storage), NCQ, AHCI and "Hot Plug" functions
2 x eSerial ATAII 3.0 Gb/s, support "Hot Plug" function
HDMI_SPDIF header, providing SPDIF audio output to HDMI VGA card, allows the system to connect HDMI Digital TV/projector/LCD devices.
7.1 Channel with High Definition Audio
Windows Vista™ Premium Logo Hardware Ready
ASRock 8CH_eSATAII I/O: 2 eSATAII ports, 2 ready-to-use USB ports

SPECIFICHE

CPU - LGA 775 for Intel® Dual Core Pentium® D / Pentium® 4 / Celeron® D, supporting Core™ 2 Duo Desktop (Conroe), Presler and Cedar Mill processors
- FSB 1066/800/533 MHz
- Supports Hyper-Threading Technology
- Supports Untied Overclocking Technology
- Supports EM64T CPU
Chipset - Northbridge: Intel® 945P
- Southbridge: Intel® ICH7R
Hybrid Booster - CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
Memory - Dual Channel DDRII memory technology
- 4 x DDRII DIMM slots
- Supports DDRII 667/533
- Max. capacity: 4GB
Slots - Supports ATI CrossFire™
- 3 x PCI slots
- 1 x PCI Express x 16 slot
- 1 x AGI Express slot (PCI Express x 4)
- 1 x PCI Express x 1 slot
Graphics - n/a
Audio - Realtek ALC888 7.1channel CODEC with High Definition Audio
LAN - Gigabit LAN 10/100/1000 Mb/s
- PCIE x 1 Realtek RTL8111B
- Supports Wake-On-LAN
Connector - 4 x Serial ATAII 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Matrix Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x eSerial ATAII 3.0 Gb/s connectors (shared with 2 SATAII ports), support "Hot Plug" function
- 1 x ATA100 IDE connector (supports 2 x IDE devices)
- 1 x Floppy connector
- 1 x IR header
- 1 x Game header
- 1 x HDMI_SPDIF header
- 2 x IEEE 1394 headers
- CPU/Chassis FAN connectors
- 20 pin ATX power connector
- 4 pin 12V power connector
- SLI/XFire power connector
- CD in header
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
Rear Panel I/O ASRock 8CH_eSATAII I/O
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x COM Port
- 1 x Parallel Port (ECP/EPP Support)
- 2 x Ready-to-Use USB 2.0 Ports
- 2 x eSATAII Ports
- 1 x RJ-45 LAN Port
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
BIOS Feature - 4Mb AMI BIOS
- AMI Legal BIOS
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
Support CD - Drivers, Utilities, AntiVirus Software (Trial Version)
Hardware Monitor - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU Overheat Shutdown to Protect CPU Life
- CPU Fan Tachometer
- Chassis Fan Tachometer
- CPU Quiet Fan
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Accessories - Quick Installation Guide, Support CD, I/O Shield
- Floppy/ATA 100 cables
- 4 x SATA data cables (optional)
- 2 x SATA 1 to 1 power cables (optional)
- 1 x HDMI_SPDIF cable (optional)
- 1 x USB+1394 bracket
Form Factor - ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm
OS - Microsoft® Windows® 2000/XP/XP 64-bit/Vista™ compliant
Certifications - FCC, CE, WHQL

RECENSIONI

OcWorkBench: link
Vr-Zone: link

OVERCLOCK

ATTENZIONE! La scheda ha un blocco per quanto riguarda l'overclock, infatti con processori con bus a 133MHz si blocca a 150MHz, con processori con bus a 200MHz si blocca a 224MHz e con processori con bus a 266MHz si blocca a 300MHz... in attesa che qualche smanettone metta in giro qualche bios moddato o che la sblocchi la AsRock stessa

PROBLEMI E COMPATIBILITA'
La scheda madre è compatibile con lo Zalman 9500 e con lo Scythe Ninja. Anche lo Zalman 7700 è compatibile a patto di tenere l'alimentatore a debita distanza altrimenti i due possono contrastarsi.

Il problema dell'incompatibilità della scheda madre con le nVidia GeForce 7950GX2 è stato risolto con l'aggiornamento del BIOS alla versione 1.40.

Nel caso non riusciate a creare tramite il CD della scheda madre da BIOS un floppy disk con dentro i driver sata per creare una configurazione RAID o per semplicemente per installare Windows su un HD, scaricate l'utility "Floppy Configuration Utility - Intel Matrix Storage Manager" e create tramite Windows il floppy.

[MarkL]

mi iscrivo.... se si trova di sbloccare l'overclock la prendo

[DenFox]

Per ora si sa solo come aumentare i voltaggi...

[megthebest]

manca foto di apertura , c'è solo il link

cmq buona mobo , con notevoli sviluppi , se sarà moddabile come le altre asrockkine

[stefgraf2]

Ma con una configurazione con conroe,ram da piu di 300 euro schede video tipo x1900xt hd raptor etc etc...non sarebbe meglio una scheda di fascia alta anzicche le asrock?
Non capisco si parla tanto dell importanza dell ali e questo è ok,ma senza una piattaforma all altezza (mobo) non si rischia di non sfruttare al meglio i vari componenti?

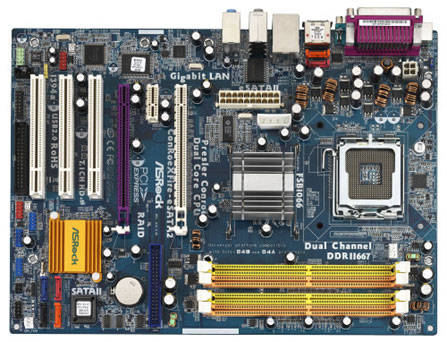

Ecco la foto:

[megthebest]

@stef ... giusta l'osservazione , ma in questo caso parliamo pur sempre del chip 945p , che per anziano che sia , è sempre intel , e ben coadiuva tutta la piattaforma ...

poi se dobbiamo benchare , allora indubbiamente , meglio un 965p o 975x , ma quelle mobo costano sopra i 150€ ...

per una scheda entry , quello che offre la asrock è anche troppo

ciao ...

p.s. l'importanza dell'alimentatore è indubbia e fondamentale , come seconda cosa , la sk madre va valutata attentamente

[DenFox]

Ragà non riescono a postare la foto assurdo come diavolo è? Ho messo la scritta [IMGa] senza la a e poi con la sbarra ma mette il link...

[megthebest]

[IMG] all'inizio

[/IMG] alla fine del link

l'indirizzo della tua immagine linkata è :
http://img118.imageshack.us/img118/5...eesata2ip8.jpg

nn quello che hai inserito all'inizio

[DenFox]

Grazie, ho fatto, avevo sbagliato il link

[DenFox]

Ragà è appena passato il corriere dell'SDA e mi ha portato scheda madre e RAM!!! Ora aspetto tutto il resto in arrivo a fine settima o settimana prossima, compreso E6600

[emax81]

Originariamente inviato da stefgraf2

Ma con una configurazione con conroe,ram da piu di 300 euro schede video tipo x1900xt hd raptor etc etc...non sarebbe meglio una scheda di fascia alta anzicche le asrock?
Non capisco si parla tanto dell importanza dell ali e questo è ok,ma senza una piattaforma all altezza (mobo) non si rischia di non sfruttare al meglio i vari componenti?

controlla nelle review i benchmark versu ASUS P5W-Dh e Intel Bad Axe che differenze reali ci sono...

[DenFox]

Originariamente inviato da emax81

controlla nelle review i benchmark versu ASUS P5W-Dh e Intel Bad Axe che differenze reali ci sono...

Vanno praticamente uguali, ne più ne meno, è eccezionale il 945P...

[il Caccia]

Buongiorno a tutti, mi iscrivo, oggi faccio l'ordine e intanto vado a prendere le ram!evviva

[GordonFreemanLP]

Iscritto, avete trovato clockgenerators per questa mobo?

[GordonFreemanLP]

Originariamente inviato da DenFox

La scheda madre è compatibile con lo Zalman 9500.

Puoi aggiungere che è compatibile anche con il 7700, ma solo se l'ali è a debita distanza dalla schema madre. Tutto il resto (ram, chipset) sono alla distanza giusta, anzi così il chipset è raffreddato attivamente!!

Questo è quello ke succede se l'ali è troppo vicino:



Abbiamo dovuto smontare l'alimentatore, smartellarlo e poi incastrare la ventola!!

[dwfgerw]

Perchè prendere questa mobo se a 20€ di più c'e' la Asus nForce 4 SLI X16 Intel Edition che tra l'altro non solo va quasi come una i975 ma si clocca molto di più?

[gabry24]

Ottimo.Vai così.
Da parte mia posso assicurare che la scheda va incredibilmente bene rispetto al costo che ha.Se si vuole formare un sys con piccole velleità o nulle di overclock è la migliore disponibile finora e credo per un bel pò.
Anche per eventuali necessità ci sono tutte le vmod che si vuole,che poi non servano a un tubo è logico se non si sblocca fsb...
Continua a pensare che sia una cosa voluta da asus per il blocco,stà scheda va troppo bene...e se si overclocca pure...anche se limitata dai 350 max sarebbe una bomba,o no?


CIAO!!!

[stefgraf2]

Originariamente inviato da dwfgerw

Perchè prendere questa mobo se a 20€ di più c'e' la Asus nForce 4 SLI X16 Intel Edition che tra l'altro non solo va quasi come una i975 ma si clocca molto di più?

Perchè mi sembra non sia compatibile con conroe...ecco tutto!!

Ah dimenticavo...Ho sentito che da problemi di compatibilità con alcune DDR2 ma è vero?

[gabry24]

Originariamente inviato da dwfgerw

Perchè prendere questa mobo se a 20€ di più c'e' la Asus nForce 4 SLI X16 Intel Edition che tra l'altro non solo va quasi come una i975 ma si clocca molto di più?

Solo perchè è pessima con intel in overclock,e in alcuni casi perfino a default...

Cpu intel=chipset intel...c'è poco da fare.


CIAO!!!

[overfusion]

Originariamente inviato da gabry24

Continua a pensare che sia una cosa voluta da asus per il blocco,stà scheda va troppo bene...e se si overclocca pure...anche se limitata dai 350 max sarebbe una bomba,o no?

CIAO!!!

E ci credo che il blocco sia voluto da Asus, se l'asrock si clokkasse bene ki si comprerebbe più la p5w-dh?
