Questa mattina ho lavorato le colonne al tornio CNC e poi le ho lucidate con tela abrasiva utilizzando un piccolo tornio parallelo.

Ecco alcune foto


Zoom questa fase è delicata dal punto di vista della sicurezza, non è per nulla difficile farsi male con l'autocentrante del tornio.


Zoom


Zoom


Zoom

Questa prima fase di prefinitura serve ad evidenziare difetti superficiali della colonna prima della fresatura delle asole.

Una seconda fase di finitura verrà eseguita a colonna fresata.

Ciaooo

[seb87]

Originariamente inviato da G69T
Questa mattina ho lavorato le colonne al tornio CNC e poi le ho lucidate con tela abrasiva utilizzando un piccolo tornio parallelo.

Ecco alcune foto

bel lavoro.......ma




















i guantiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

p.s: se ti vede maxter ti uccide

[G69T]

Originariamente inviato da seb87
bel lavoro.......ma








i guantiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

p.s: se ti vede maxter ti uccide

In questo caso sarebbe molto, molto più pericoloso usarli!!

C'è il rischio che si aggancino alle griffe dell'autocentrante o che si infilino tra pezzo e tela abrasiva, e poi so CA...

Ciaooo

[dkS`]

Originariamente inviato da G69T
Come detto sopra aspettiamo le colonne finite....

Mettiamo che le colonne vengano lavorate con delle fresature verticali semisferiche, che ti viene in mente??

Ciaooo

mh...credo d aver capito cosa ha in mente....fa molto tempio dell'antica grecia!

xò sinceramente così mi sembra che il mod si "antichizzi" un po e forse vada anche un po fuori tema!visto che hai deciso di rivoluzionare le colonne te la butto li:hai pensato a una soluzione con le ragnatele fresate su di esse?secondo me sarebbe una soluzione di sicuro impatto visivo, oltre a collegare alla xfezione li vari pannelli!
c ya!

[seb87]

Originariamente inviato da G69T
In questo caso sarebbe molto, molto più pericoloso usarli!!

C'è il rischio che si aggancino alle griffe dell'autocentrante o che si infilino tra pezzo e tela abrasiva, e poi so CA...

Ciaooo

alla mia compagna di class è successo con i capelli......per fortuna che si stava spegnendo e i giri al minuto erano pochi

[mircea]

Originariamente inviato da G69T
Questa mattina ho lavorato le colonne al tornio CNC e poi le ho lucidate con tela abrasiva utilizzando un piccolo tornio parallelo.

Ecco alcune foto


Zoom questa fase è delicata dal punto di vista della sicurezza, non è per nulla difficile farsi male con l'autocentrante del tornio.


Zoom


Zoom


Zoom

Questa prima fase di prefinitura serve ad evidenziare difetti superficiali della colonna prima della fresatura delle asole.

Una seconda fase di finitura verrà eseguita a colonna fresata.

Ciaooo

[Tarm@]

Originariamente inviato da G69T
Come detto sopra aspettiamo le colonne finite....

Mettiamo che le colonne vengano lavorate con delle fresature verticali semisferiche, che ti viene in mente??

Ciaooo

Mi viene in mente che io ti leggo nel pensiero!!!!!!!

Però mi viene da pensare se il motivo sulle colonne non dovesse di conseguenza venir ripetuto anche sui piedini e le ghiere di serraggio...

Bye

[mircea]

Originariamente inviato da seb87
bel lavoro.......ma






Un tornitore usa pochissimo i guanti (solo per togliere i trucioli) perché sono molto pericolosi.
Quando si fa un lavoro di precisione bisogna sentire con la punta delle dita tutte le asperità del materiale.

Eppure non è fuori dalle norme di sicurezza.
















i guantiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

p.s: se ti vede maxter ti uccide

[mircea]

Secondo me le colonne (per avere un po’ di cattiveria in più) dovrebbe essere fatte a spigolo vivo al esterno.Non so se mi sono spiegato bene ma un cilindro fresato a 60 gradi (rispettivamente a 30 gradi) non sarebbe mica male. Lo so che è un casino a farle cosi,ma visto che hai l’attrezzatura ed i mesi non ti mancano,sarebbe una figata?! Si può dire una figata?

[mircea]

Originariamente inviato da G69T
Dimmi cosa usi per leggere nella MIA MENTE!

Tornando seri, hai anticipato quello che avrei voluto postare più avanti!

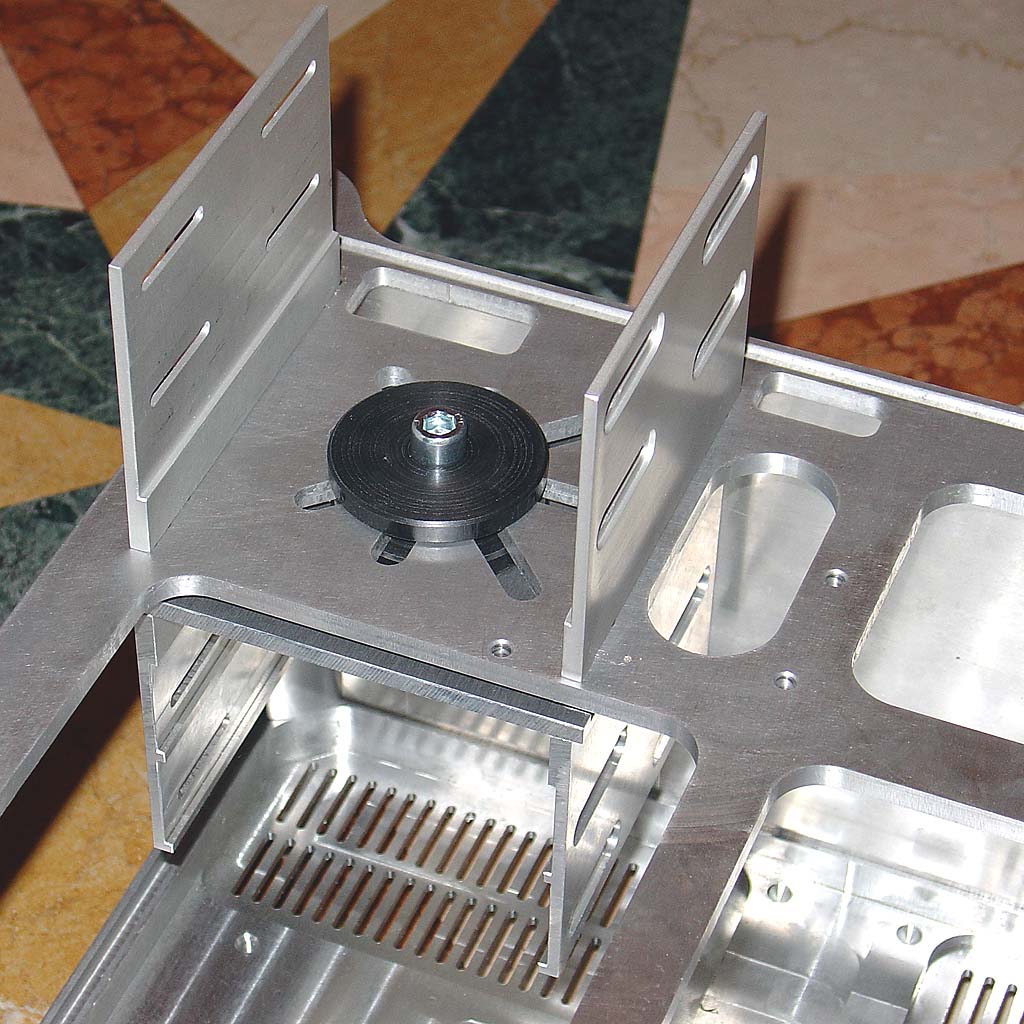

Utilizzando il supporto regolabile tramite cave a "stella" si sono liberati i fori che normalmente avrebbero consentito il serraggio delle staffe portadischi.

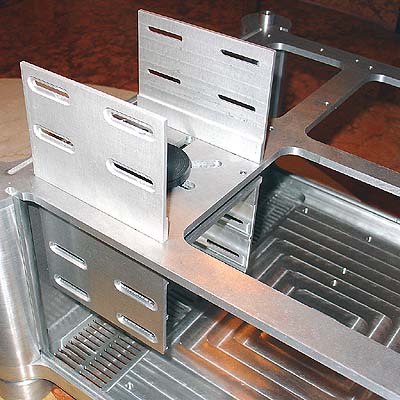

Questo rende possibile l'installazione delle staffe in simultanea al cestello regolabile....eccoti le foto fresche, fresche


Zoom


Zoom

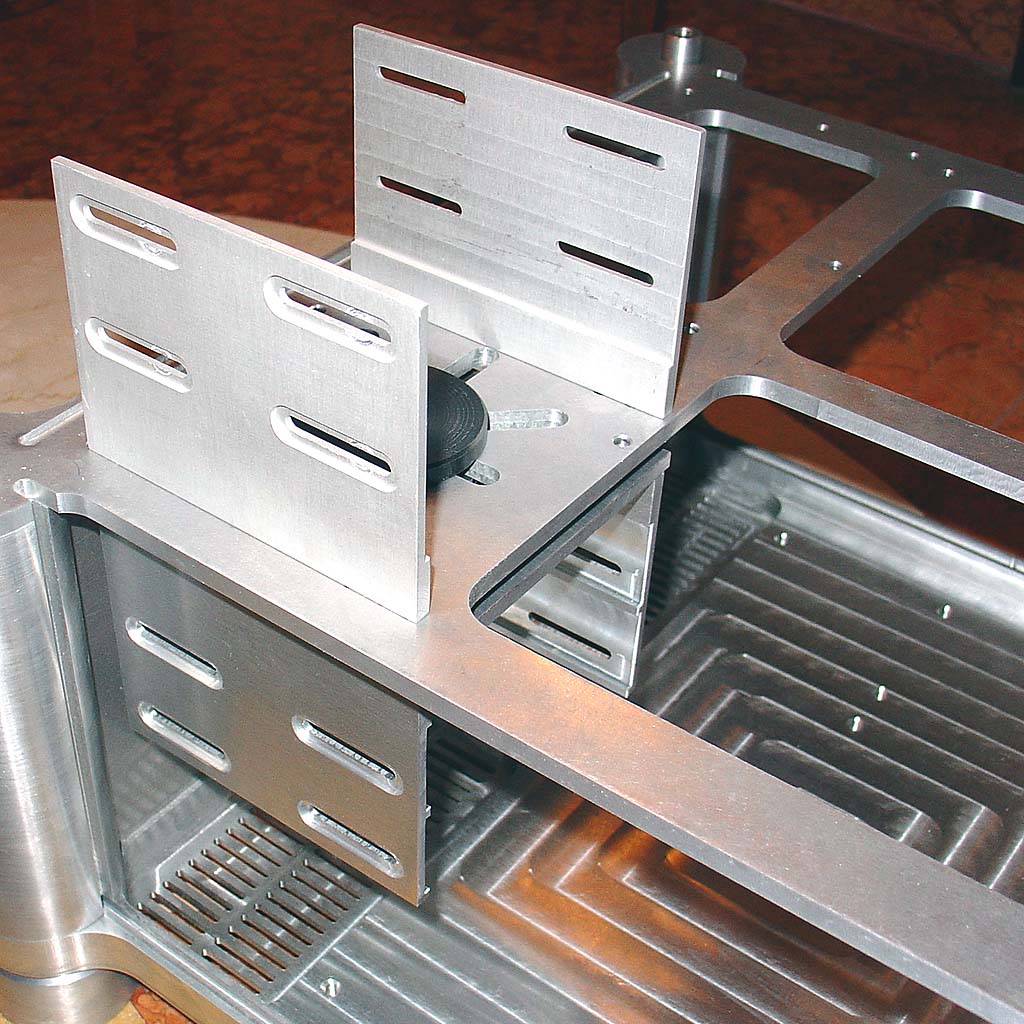

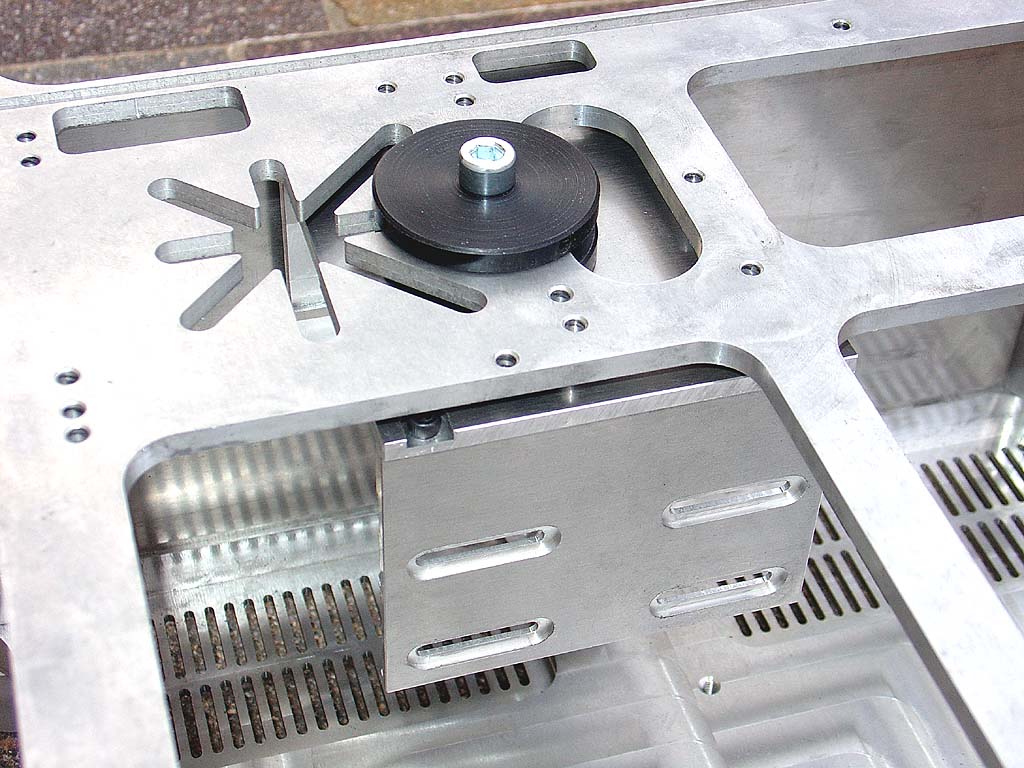

in questa foto si notano le forature che permettono l'installazione delle staffe portadischi in 3 diverse posizioni "fisse"


Zoom


Ciaooo

L’idea è geniale però basterebbe una regolazione in due assi (xy o xz) dipende da dove guardi.
P.S. spero che non sono stato un rompi …………
Ciao Mircea

[TeknØ]

grande gian!!!
sono tornato e mi ritrovo questi progressi...sono senza parole stai costruendo un mostro!!!

[.::Gohaneri::.]

bello gian.....come sempre

[G69T]

Originariamente inviato da mircea
Secondo me le colonne (per avere un po’ di cattiveria in più) dovrebbe essere fatte a spigolo vivo al esterno.Non so se mi sono spiegato bene ma un cilindro fresato a 60 gradi (rispettivamente a 30 gradi) non sarebbe mica male. Lo so che è un casino a farle cosi,ma visto che hai l’attrezzatura ed i mesi non ti mancano,sarebbe una figata?! Si può dire una figata?

Ciao Mircea,

hai tante idee e molto interessanti, vediamo....

Riguardo alle colonne, cosa intendi per fresature a spigolo vivo? Uno spigolo oppure più di uno?

Ciaooo

[G69T]

Originariamente inviato da seb87
alla mia compagna di class è successo con i capelli......per fortuna che si stava spegnendo e i giri al minuto erano pochi

Azzz... hai dei compagni capelloni....

Comunque il tornio è una macchina che nasconde dietro la sua semplicità un sacco di insidie, OCCHIO!!!

[G69T]

Originariamente inviato da dkS`
mh...credo d aver capito cosa ha in mente....fa molto tempio dell'antica grecia!

xò sinceramente così mi sembra che il mod si "antichizzi" un po e forse vada anche un po fuori tema!visto che hai deciso di rivoluzionare le colonne te la butto li:hai pensato a una soluzione con le ragnatele fresate su di esse?secondo me sarebbe una soluzione di sicuro impatto visivo, oltre a collegare alla xfezione li vari pannelli!
c ya!

Cerco di immaginare i componenti modificati e assemblati...

Il termine che hai usato, "antichizzi", mi piace molto ed è proprio quello che intendo fare, se ci riesco.

La ragnatela sulle colonne non la vedo, infatti sono proprio le colonne che fanno da sostegno alle altre tele su tutti i lati del G69T...

Visto che le colonne sono parecchio complesse e nel G69T sono ben 8, 4 sotto di cui 2 fresate con innesto supporto schede PCI e 4 sopra ( tutte asolate per i pannelli e tutte con tolleranze di lavorazione molto ristrette) ne ho costruita solo 1 in più e su questa farò una prova di fresatura..

Nei prossimi giorni cercherò, tempo permettendo, di svilupparle.

Ciaooo

[.::Gohaneri::.]

Bene attendiamo sviluppi

[G69T]

Originariamente inviato da Tarm@
Mi viene in mente che io ti leggo nel pensiero!!!!!!!

Però mi viene da pensare se il motivo sulle colonne non dovesse di conseguenza venir ripetuto anche sui piedini e le ghiere di serraggio...

Bye

Ci ho pensato, ma mettere in fase le fresature sulle ghiere è un lavoraccio e i piedini sono, a mio avviso, fin troppo complessi.

L'idea è molto valida, come sempre, ma vorrei costruire prime le colonne e poi fare una prova di assemblaggio.

Poi, se ho tempo, ti posto le foto dei nuovi pulsanti che ho preso....20 Euri cad

Ciaooo

P.S.

[G69T]

Originariamente inviato da .::Gohaneri::.
Bene attendiamo sviluppi

Grazie .::Gohaneri::.


sto rispondendo a tutti, visto che ultimamente non mi collego spesso.

Ho da fare parecchie cose ancora, alcune strutturali e altre di "contorno" e il vostro aiuto vale molto.

Ciaooo

Gianluca

[.::Gohaneri::.]

Gianlu...hai un pvt....risp

[G69T]

Originariamente inviato da TeknØ
grande gian!!!
sono tornato e mi ritrovo questi progressi...sono senza parole stai costruendo un mostro!!!

Grazie TeknØ, spero di costruire uno Spider's Web bello e funzionale.

Come forse si è capito, la funzionalità non deve mai passare in secondo piano.

Ciaooo
