Guts · 01-05-2004, 10:45

nn c'entra ma cos'è questo?

G69T · 01-05-2004, 10:55

Quote:

Originariamente inviato da Guts
fammi capire, ma a cosa corrispondono i caratteri? cioè sono tipo 3 caratteri a punto cn x,y e profondità a cui fresare o funziona in modo diverso?

Eccoti un esempio di part program...

%
N10(PROG.G69T-21B/PARATIA.FRONTALE.BASSA)
N20G27<OFFSET>
N30S200F100M03M40G04T2
N40G00G08G17G53G94M09M20M97M119X0Y0Z0O99XYZB
N50(DIS.N.G69T-021/GIANGY)
N60M06T01( PUNTA TESTA PIA. D=16.R=8 )
N70G00B0F560S4500M03G17M20M40M98O68XYZB
N80X0Y141Z100
N90M07T17
N100Z2
N110G01Z-1.5
N120G01X0Y141
N130G40
N140X110Y141
N150G02X135Y116I110J116
N160G01X135Y43
N170G02X110Y18I110J43
N180G01X-110Y18
N190G02X-135Y43I-110J43
N200G01X-135Y116
N210G02X-110Y141I-110J116
N220G01X0Y141
N230G00Z2
N240G01Z-2
N250G01X0Y141
N260X110Y141
N270G02X135Y116I110J116
N280G01X135Y43
N290G02X110Y18I110J43
N300G01X-110Y18
N310G02X-135Y43I-110J43
N320G01X-135Y116
N330G02X-110Y141I-110J116
N340G01X0Y141
N350G00Z100M09
N360G00G53X0Y0Z0O99XYZB
N370M30(FINE.PART.PROGRAM!)

un part program è un insieme di istruzioni e coordinate che danno
alla macchina cnc la possibilità di eseguire delle lavorazioni.

ES. G00 (interpolazione lineare a volocità rapida, massima velocità degli assi)

G01 (interpolazione lineare in lavoro, movimento assi con avanzamento in lavoro impostato dall'utente)

F560 (avanzamento in lavoro pari a 560mm / minuto)

S4500 (velocità di rotazione del mandrino portautensile a 4500 giri/minuto)

M06T01 (ricerca in magazzino utensile la posizione 1 "T01" ed esegui il cambio utensile "M06")

G02 (interpolazione circolare oraria)

M07 (erogazione refrigerante principale)

ecc. ecc.

se hai della domande....

Ciaooo

Gianluca

G69T · 01-05-2004, 11:01

Quote:

Originariamente inviato da Guts
nn c'entra ma cos'è questo?

[OT]

DPS K8, Dual Power System!
Una sorta di secondo alimetatore di circuiti per garantire la stabilità! Ma i dettagli non li conosco!

Ciaooo

Guts · 01-05-2004, 11:41

ah cambia anke da solo gli utensili!!! figata

antanio · 01-05-2004, 16:22

a dir poco spettacolare

certo che soltanto il supporto in rame per gli hd costerà quanto due case di fascia entry level

Guts · 01-05-2004, 18:22

nn mi sembra che il rame costi molto, e lui la lavorazione avendo la macchina nn la paga, quindi nn penso costi molto

antanio · 01-05-2004, 18:55

Quote:

Originariamente inviato da Guts
nn mi sembra che il rame costi molto, e lui la lavorazione avendo la macchina nn la paga, quindi nn penso costi molto

a lui di certo non costa molto la lavorazione ma che il rame costi poco mi suona nuova

G69T · 01-05-2004, 19:13

Quote:

Originariamente inviato da antanio
a dir poco spettacolare

certo che soltanto il supporto in rame per gli hd costerà quanto due case di fascia entry level

Ciao Antanio

il costo totale del cestello sarebbe sicuramente altino, ma essendo espressamente costruito per il mio Spider's Web vi è soltanto il costo del materiale, che sinceramente non so quanto costi al Kg, ma mi informerò....

Tornado in tema, hai visto che struttura? Hai notato i dettagli e accorgimenti adottati?

Tutte le piastre sono state fresate per garantire il massimo contatto con i dischi..

Ciaooo

antanio · 01-05-2004, 21:07

Quote:

Originariamente inviato da G69T
Ciao Antanio
....Tornado in tema, hai visto che struttura? Hai notato i dettagli e accorgimenti adottati?
Tutte le piastre sono state fresate per garantire il massimo contatto con i dischi..

Ciaooo

si si è proprio grandioso, addirittura bello da vedersi

grande manifattura come al solito..

il concetto del costo era soltanto una battuta, nn pensavo che fosse presa così sul serio

samuelx · 01-05-2004, 23:13

Quote:

Originariamente inviato da G69T
Lavori di questo tipo, mi riferisco in particolare al coperchio, sono quasi impossibili da realizzare senza l'utilizzo di un cad-cam.

Il part program utilizzato dal centro di lavoro cnc, per la lavorazione del coperchio in due parti, raggiunge i 150.000 caratteri!

e inserire tali dati a bordo macchina serebbe da pazzi...

Ciaooo

a ecco mi sembrava un pochino palloso farlo senza cam

....provato di persona e ho rinunciato

bombolo2 · 02-05-2004, 12:13

io ancora non ti ho visto col dremel in mano

apparte gli scherzi bravissimo

senti ma quanto costa la macchina che fa tutto sto ben di dio

e quanto ci si mette per fare l'incisione?

G69T · 02-05-2004, 12:39

Quote:

Originariamente inviato da bombolo2
io ancora non ti ho visto col dremel in mano

apparte gli scherzi bravissimo

senti ma quanto costa la macchina che fa tutto sto ben di dio

e quanto ci si mette per fare l'incisione?

Hai ragione, ma ho fatto di più....

Ho usato punta a elica, scalpello e lima, GUARDA CHE ROBA

Ciaooo

G69T · 05-05-2004, 22:27

Update!

Ho ultimato la progettazione della piastra posteriore dello Spider's Web...

Questo progetto è la base di partenza del modding dell'alimentatore che verrà sviluppato in diverse fasi.
Sono installate due ventole da 120x120 e al centro ci sono le sedi per l'innesto della presa rete 220V e interruttore on/off

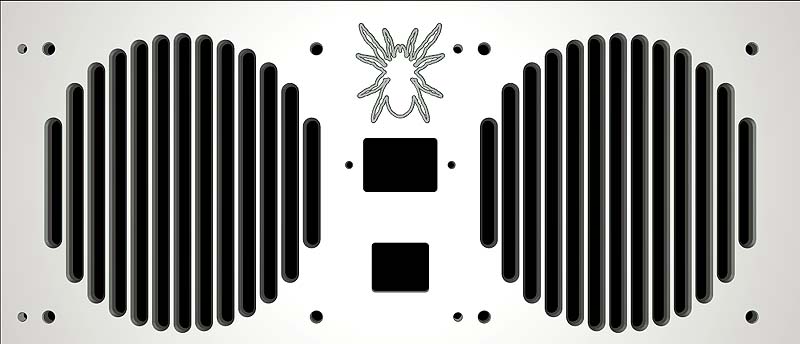

Eccovi il progetto della piastra parte esterna

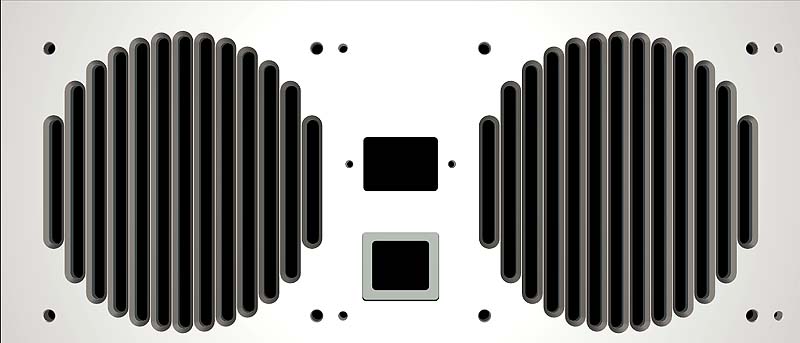

la parte interna

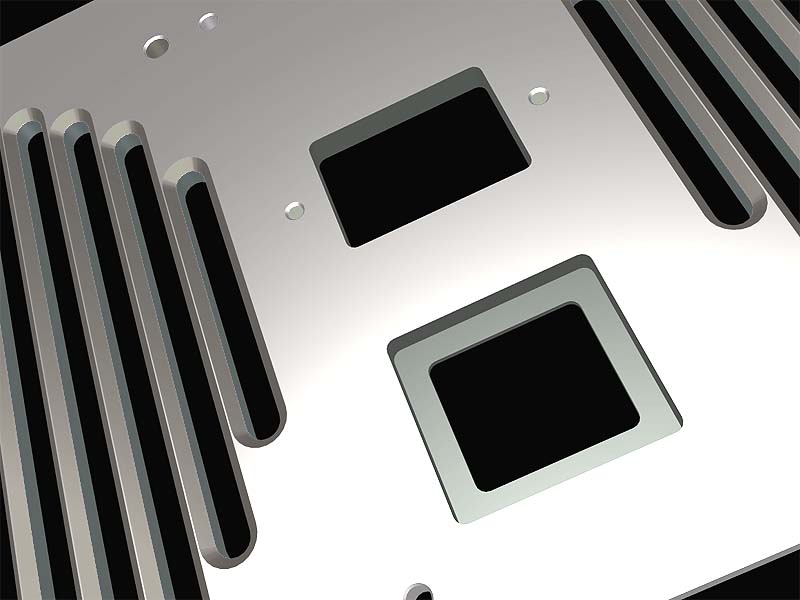

e il particolare delle feritoie interne che per l'occasione sono state smussate
per favorire l'uscita dell'aria e ridurre il rumore....

appena posso comincio a fresare questo primo pezzo

Ciaooo

Gianluca

P.S. che ve ne pare?

Jimmy3Dita · 06-05-2004, 00:19

Direi che e' da sballo.. aspetto di vederlo montato..

Sciao!

m4xt3r · 06-05-2004, 00:52

Le fresature hanno un aspetto davvero aggressivo!

Ma il raid, in ditta, non lo tenete?
Con tutti quei ragni... !!

Gian, ho impostato l'ordine!
Appena mi entra lo stipendio lo evado...

La cifra è considerevole!

Leggendo il tuo mi ero spaventato, ma poi, inserendo i miei articoli, ti ho persino raggiunto!

Mi sa che qualche cosa m'avanzerà...

La settimana prossima, abbiamo tutto!

Evvai con l'illuminazioneeeeeee !!!

G69T · 06-05-2004, 11:20

Quote:

Originariamente inviato da m4xt3r
Le fresature hanno un aspetto davvero aggressivo!

Anche in questo caso ho scelto una soluzione di compromesso tra estetica e funzionalità...

Quote:

Originariamente inviato da m4xt3r

Gian, ho impostato l'ordine!
Appena mi entra lo stipendio lo evado...

La cifra è considerevole!

Leggendo il tuo mi ero spaventato, ma poi, inserendo i miei articoli, ti ho persino raggiunto!

Mi sa che qualche cosa m'avanzerà...

La settimana prossima, abbiamo tutto!

Evvai con l'illuminazioneeeeeee !!!

BENE!

Non vedo l'ora di cimentarmi con neon e led.....

vediamo che riesco a fare

Grazie

Quote:

Originariamente inviato da Jimmy3Dita

Direi che e' da sballo.. aspetto di vederlo montato..
Sciao!

Grazie, appena ho un po di tempo lo fresoooo

Ciaooo

Gianluca

godless · 06-05-2004, 12:15

sei un mito

me ne fai uno anche a me? un g69t light

quanto vuoi? adoro il tuo case!

lo vogliooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

Guts · 06-05-2004, 13:34

come sempre spettacolare!!!

G69T · 06-05-2004, 23:14

Quote:

Originariamente inviato da godless
sei un mito

me ne fai uno anche a me? un g69t light

quanto vuoi? adoro il tuo case!

lo vogliooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

Non lo ho ancora costruito...

GRAZIE!

G69T · 06-05-2004, 23:15

Quote:

Originariamente inviato da Guts

come sempre spettacolare!!!

Grazie!
