[Thread Ufficiale] ASUS Xonar Essence STX/ST

[Melting Blaze]

Originariamente inviato da GuardaKeTipo

No allora, una scheda PCI è e rimarrà compatibile solo con gli slot pci.
Quindi la pinnacle puoi metterla solo negli slot PCI, STOP.

La STX (pcie 1x) puoi piazzarla O sullo slot PCIe1x nero O sul PCIe16x in mezzo, praticamente sopra la pinnacle

Quindi la Pinnacle è sicuro che è solo PCI.

Se prendo la STX la metto nel PCIe x1 nero (lo dice il manuale..)

[supersalam]

Ragazzi io avrei un po di confusione in testa.
Vorrei comprare una Xonar Essence STX però io ho delle cuffie con jack da 6.5 e un sistemino 2.1 con il jack verde da 3.5. E li vorrei tenere collegati tutti e 2, però senza sacrificare la pulizia del segnale con adattatori e prolunghe.

Attualmente quando voglio usare le cuffie "quasi sempre" le collego al pannello frontale del case e uso un adattatore perchè l'ingresso è da 3.5, e ci sono molti disturbi audio causati dalla scheda video e sopratutto dalla qualità dell'integrata.

Non capisco se la Xonar Essence da la possibilità di collegare sia le cuffie con il jack da 6.5 che le casse con il jack verde da 3.5 contemporaneamente.

E poi ultima cosa:
Il mio sistema 2.1 ha le casse collegate al sub con i due jack bianco e rosso e poi dal sub esce il cavo con il jack verde da 3.5, ho visto che la xonar ha gli ingressi rosso e bianco; eventualmente potrei togliere il sub e attaccare le 2 casse alla Xonar??

Questa è un'immagine della Xonar:

[GuardaKeTipo]

La cuffia e le casse possono essere collegate contemporaneamente, puoi selezionare l'uscita che desideri dal pannello di controllo della scheda suono, semplice ed immediato.

Insieme alla scheda vendono dati anche 2 adattatori, uno è per poter collegare la cuffia con il jack da 3.5... l'altro appunto è un adattore che ti permette di collegare il jack da 3.5 delle casse alle 2 uscite rca della scheda suono.

[supersalam]

Originariamente inviato da GuardaKeTipo

La cuffia e le casse possono essere collegate contemporaneamente, puoi selezionare l'uscita che desideri dal pannello di controllo della scheda suono, semplice ed immediato.

Insieme alla scheda vendono dati anche 2 adattatori, uno è per poter collegare la cuffia con il jack da 3.5... l'altro appunto è un adattore che ti permette di collegare il jack da 3.5 delle casse alle 2 uscite rca della scheda suono.

Bene quindi una soluzione si trova. L'ho trovata a 145€ su trovaprezzi, conosci qualche sito che la vende a meno?

[GuardaKeTipo]

Sorry non saprei, da quando ho comprato la mia st non mi sono più interessato ai prezzi

[forzaintervince]

Qualcuno è così dotto e disponibile da spiegarmi che cosa sia il "DS3D GX", a cosa serva e quando conviene usalro??

[grepario]

Aiutatemi, per favore.
Ho acquistato on-line i componenti, che poi ho assemblato da me.
Non riesco a capire come far funzionare la presa jack della cuffia nel pannello anteriore del case.
La discussione, di oltre cento pagine l'ho spulciata, forse non approfonditamente, se viceversa questo problema fosse già stato affrontato segnalatemi il link, grazie.


Configurazione del pc:

case: Antec P183
scheda madre: Gigabyte GA-P55A-UD3
scheda audio: Asus Xonar Essence ST

Il problema è che dall'uscita cuffie sul pannello anteriore del case non esce alcun suono. Posteriormente invece tutto funziona regolarmente, la periferica è regolarmente installata. Ho collegato lo spinotto del pannello frontale dal case direttamente alla porta della scheda audio. Però non sono convinto che la configurazione dello spinotto sia quella giusta. Purtroppo non sono riuscito a trovare in rete informazioni sulla configurazione dei pin nella porta del pannello frontale sulla scheda audio. Qualcuno li conosce?

Nelle istruzioni della scheda audio c'è scritto di disinstallare quella integrata nella scheda madre. Così ho fatto, da risorse del sistema, perchè non sono riuscito a trovare nel bios l'opzione per disabilitarla in modo che ad ogni avvio non venga rilevata automaticamente dal sistema.

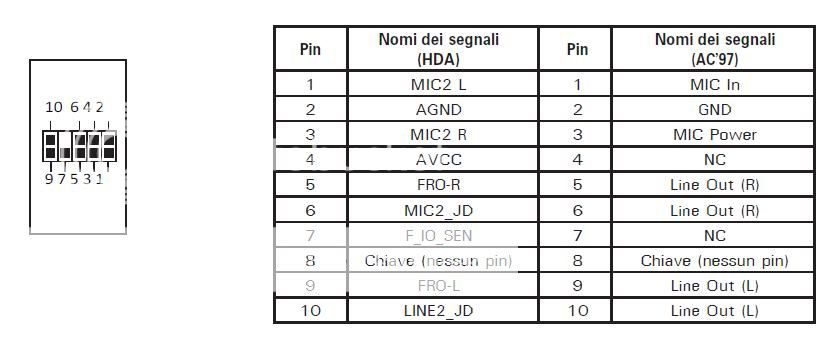

questo nel manuale dell'antec
----------------------------------------------------------------------
PORTE AUDIO AC'97/HD
Collegati al pannello anteriore del telaio sono presenti un connettore AC’97 a 10 pin conforme allo standard Intel® e un connettore HDA (High Definition Audio, audio ad alta definizione) Intel® a 10 pin



È possibile collegare il connettore AC’97 o HDA, a seconda del modello della scheda madre. Individuare i connettori audio interni della scheda madre o della scheda audio e collegare il cavo audio corrispondente. Fare riferimento al manuale della scheda madre o della scheda audio per rilevare le posizioni dei pin di uscita. Sebbene il sistema supporti entrambi gli standard audio, è possibile utilizzare soltanto un connettore per volta.
-----------------------------------------------------------------

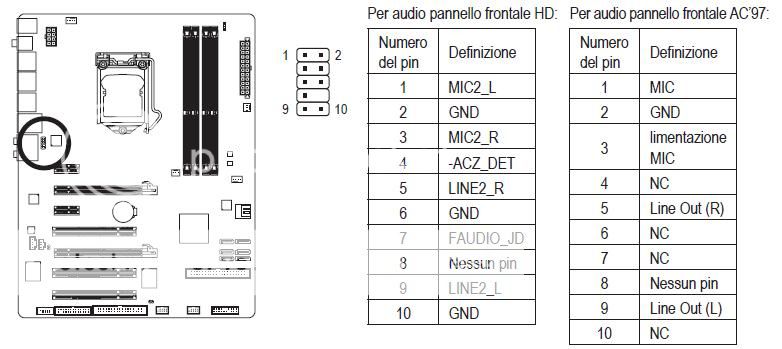

nel manuale della scheda madre:
-----------------------------------------------------------------
Il connettore audio pannello frontale supporta l’audio Intel HD (High Definition) ed AC’97. A questo connettore si può collegare il modulo audio pannello frontale. Assicurarsi che l’assegnazione dei fili del connettore modulo corrisponda all’assegnazione dei pin del connettore scheda madre. Il collegamento scorretto tra il connettore del modulo ed il connettore della scheda madre renderà il dispositivo audio inadatto al funzionamento e può anche danneggiarlo.


Il connettore audio pannello frontale supporta per impostazione predefinita l’audio HD. Se il telaio fornisce un modulo audio pannello frontale AC’97, fare riferimento alle istruzioni su come attivare la funzionalità AC’97 usando il software audio nel Capitolo 5, “Configurazione audio 2/4/5.1/7.1 canali”.
• I segnali audio saranno presenti simultaneamente sui collegamenti audio del pannello frontale e posteriore. Per disattivare l’audio del pannello posteriore (funzione supportata solo quando s usa un modulo pannello audio frontale HD), fare riferimento al Capitolo 5, "Configurazione dell’audio 2/4/5.1/7.1 canali".
• Alcuni telai forniscono un modulo audio pannello frontale che ha connettori separati su ciascun filo invece di una singola spina. Per informazioni sul collegamento del modulo audio pannello frontale che diverse assegnazioni dei fili, mettersi in contatto con il produttore del telaio.
-----------------------------------------------------------------------
Cosa devo fare? bisogna modificare lo spinotto del pannello frontale del case?
In che modo, quale è la configurazione della scheda audio? Esiste in rete lo schema delle corrispondenze dei pin del pannello frontale?
Oppure c'è qualcosa che non funziona nella scheda audio?
Aiutooo!!!

[GuardaKeTipo]

Che megapost che hai creato

Sul pannello di controllo della essence, sulla voce "uscita analogica", vi sono anche 2 opzioni con anteposto FP. Mi sa proprio che corrisponde a Front Panel...

Quindi colleghi l'audio HD alla essence e poi selezioni l'uscita analogica apposita: ovvero FP Cuffie.

Buona Pasqua.

[grepario]

grazie della risposta.
Mi chiedevo però quali erano i pin di connessione sulla scheda audio nella presa "front panel". Perchè ho l'impressione che quelli del case potrebbero non avere le corispondenze giuste. Il motivo del "megapost" era proprio dare la possibilità agli utenti di verificare i pin della connesione "front panel" del mio case. Conforntando ad esempio con la configurazione sulla scheda madre, parrebbe che non ci sia la giusta corrispondenza. Visto che nelle istruzioni della scheda madre è scritto che una errata connesione potrebbe danneggiare i dispositivi, volevo chiedere una conferma a chi avesse questa informazione: che i pin nella presa della scheda audio sono compatibili con quelli del cavo front panel del case. Questo perchè non sono riuscito a trovare in rete uno schema simile a quelli da me postati del case e della scheda madre, che riguardi la essence st.
Grazie, e Buona Pasqua anche a te e a tutti gli utenti di questo forum

[GuardaKeTipo]

Gli attacchi sono universali, e sono pure chiavettati per non sbagliare il verso d'inserimento. I pin *devono* corrispondere, tale è la condizione necessaria affinchè l'universalità dell'aggancio possa esser tale.

La corrispondenza si verifica anche tra gli agganci da te postati, quelli che apparentemente non corrispondono (pin 6 e 10) sono in verità delle linee out previste sulla spina del case, ma non esistenti sull'uscita della scheda madre, che dà 2 masse. Ad occhio e croce è come se tu potessi collegare sul case un impianto con 2 diffusori frontali e 2 casse monitor (o magari casse posteriori...), e la scheda madre contempla invece solo le uscite frontali...

[grepario]

Ti ringrazio di avermi tolto ogni dubbio, mi aveva tratto in inganno il manuale del case
http://www.antec.com/pdf/manuals/P183%20Manual_IT.pdf

che a pagina 10 recita:

3.5 RICONFIGURAZIONE DEI COLLEGAMENTI DELLA SCHEDA MADRE
Può essere necessario talvolta riconfigurare i contatti dei pin di un connettore della scheda madre. Ad esempio, per i connettori USB, per i collegamenti di ingresso audio o per alcuni altri connettori del pannello anteriore quali il connettore dell’interruttore di alimentazione. Prima di seguire qualsiasi modifica, fare riferimento al manuale della scheda madre o al sito Web del produttore della scheda madre per conoscere i contatti necessari per il connettore desiderato. Prima di iniziare la riconfigurazione, è onsigliabile creare un disegno con annotazioni da utilizzare per ripristinare i collegamenti iniziali in caso di problemi.

Grazie ancora, proverò senz'altro a fare come mi hai consigliato

[Sealea]

acquistata a 134€ la ST (pci)


appena aperta ho visto subito una cosa che non mi piace..

alimentazione molex?? O.O

sulla ST è necessaria o opzionale? attaccando il molex si sentirebbe differenza o se ne può fare a meno?

[dado1979]

Originariamente inviato da Sealea

acquistata a 134€ la ST (pci)


appena aperta ho visto subito una cosa che non mi piace..

alimentazione molex?? O.O

sulla ST è necessaria o opzionale? attaccando il molex si sentirebbe differenza o se ne può fare a meno?

Devi per forza attaccare il molex... come mai non ti piace?

[Xfree]

C'è scritto un po' ovunque che è necessaria l'alimentazione supplementare...

[Sealea]

Originariamente inviato da dado1979

Devi per forza attaccare il molex... come mai non ti piace?

bo perchè ho avuto sempre problemi.. poi non mi convince molto, mi sembra "poco controllato"... poi magari mi sbaglio ed è ottimo...

[SonicGuru]

Originariamente inviato da Sealea

bo perchè ho avuto sempre problemi.. poi non mi convince molto, mi sembra "poco controllato"... poi magari mi sbaglio ed è ottimo...

Veramente l'alimentazione tramite molex è uno dei punti di forza della Essence, visto che in questo modo il voltaggio è superiore (cosa di cui giova la riproduzione musicale, soprattutto se si adottano OpAmp non standard, che richiedono tensioni superiori a quelle standard) e l'elettricità arriva direttamente dall'alimentatore, senza dover attraversare, sporcandosi, tutta la scheda madre, come accadrebbe invece alimentandola soltanto da socket, inoltre non è affatto poco controllato, visto che lo stadio di filtraggio è ottimo e usa condensatori Sanyo OsCON, attualmente probabilmente i migliori in quel ruolo...

[tino84]

Originariamente inviato da Sealea

bo perchè ho avuto sempre problemi.. poi non mi convince molto, mi sembra "poco controllato"... poi magari mi sbaglio ed è ottimo...

dipende anche dall'alimentatore che hai

[Melting Blaze]

Originariamente inviato da tino84

dipende anche dall'alimentatore che hai

Se non fosse per questo a quest'ora lavrei già tra le mani!

invece il mio FAVOLOSO Inter-tech energon 750w (se non l'avete mai sentito non preoccupatevi è normale ) è da sostituire essendo più utile come fermaporta che altro e mi sto cercando di girare nel mondo dell'alimentazione

[sinfoni]

Originariamente inviato da Melting Blaze

mi sto cercando di girare nel mondo dell'alimentazione

Siamo OT...ma io ti consiglio marche come Enermax e Seasonic.

Wattagio 500w-600w (se non ricordo male sei tu che devi mettere 2 gtx 260 in sli no? )

Comunque se non lo hai fatto chiedi ingfo qui:

http://www.hwupgrade.it/forum/showthread.php?t=1421020

[Sealea]

Originariamente inviato da SonicGuru

Veramente l'alimentazione tramite molex è uno dei punti di forza della Essence, visto che in questo modo il voltaggio è superiore (cosa di cui giova la riproduzione musicale, soprattutto se si adottano OpAmp non standard, che richiedono tensioni superiori a quelle standard) e l'elettricità arriva direttamente dall'alimentatore, senza dover attraversare, sporcandosi, tutta la scheda madre, come accadrebbe invece alimentandola soltanto da socket, inoltre non è affatto poco controllato, visto che lo stadio di filtraggio è ottimo e usa condensatori Sanyo OsCON, attualmente probabilmente i migliori in quel ruolo...

ok ottimo... non lo sapevo

Originariamente inviato da tino84

dipende anche dall'alimentatore che hai

nono non ho problemi..

850HXEU
