Case tower adatto all'orizzontale: qualcuno se ne intende di aerodinamica?

[CoreVD]

Mi sono spiegato male io, e non avete capito ciò che volevo esporre...

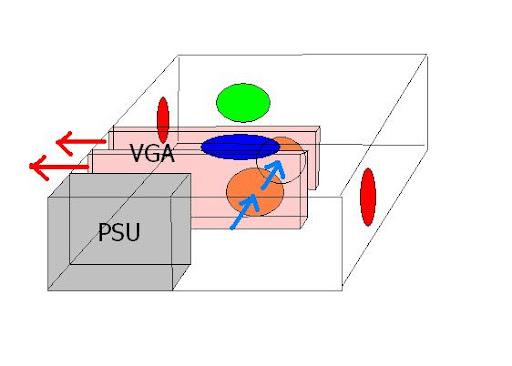

Questo disegnino (sono bravissimo!! ) dovrebbe essere abbastanza d'aiuto...
La zona con il pallino giallo è quella che temo sia la meno arieggiata...
http://img338.imageshack.us/i/immagineurp.jpg/
E chiedevo se non era il caso di far estrarre l'aria alla rossa (1)...

[CoreVD]

Ricapitolando la situazione, la scheda madre che vado a montare sarà un AMD 1090T che DOVREBBE avere queste dimensioni 15 x 13 x 8,5 cm...
La scheda video è un ATI 4870 X2 lunga circa 28 cm...

1) La soluzione facile facile sarebbe questa:
http://www.drako.it/drako_catalog/pr...oducts_id=2346
ma dubito sia adatto a dissipare troppo calore con 3 ventoline da 120mm...



2) Economico, MA forse non è ATX:
http://www.f2store.it/index.php?main...oducts_id=3542

3) Buon compromesso, MA ho scoperto tramite video di youtube che ha delle grate d'areazione su entrambi i lati, quindi se lo sdraio le tapperei http://www.f2store.it/index.php?main...oducts_id=3589


Consigli???

[superalfredorossi]

Il post è arrivato dopo il tuo delle 20.14
Dei 3 lo xigmatech, il primo non è ben ventilato per il tuo hw, il secondo non è atx.
Questo non ti piace? Antec Three Hundred
Poi ho visto che non sono 2 vga ma una che vale 2

Originariamente inviato da CoreVD

Mi sono spiegato male io, e non avete capito ciò che volevo esporre...

Questo disegnino (sono bravissimo!! ) dovrebbe essere abbastanza d'aiuto...
La zona con il pallino giallo è quella che temo sia la meno arieggiata...
http://img338.imageshack.us/i/immagineurp.jpg/
E chiedevo se non era il caso di far estrarre l'aria alla rossa (1)...

Io penso che devi tenere conto anche di quello che ci devi mettere dentro al case, ad esempio per quello che dal tuo schema pare un classico case verticale messo in orizzontale, l'alimentatore da dove prendrerà aria?
Poi la apertura di sopra se a livello delle 2 vga che vuoi mettere forse è meglio se la introduca l'aria fresca.



Ok se possibile assecondare l'aria che va "naturalmente" verso l'alto, ma siamo in regime di raffreddamento forzato per cui possiamo anche fare diversamente.
Io userei la stessa ventilazione della posizione classica verticale: anteriore e laterale in immissione (tuo schema rossa n°1 e blu), posteriore e superiore in estrazione (tuo schema rossa n°2 e verde).

[imoracing42]

per fare una ventilazione forzata contraria al moto naturale le classiche ventoline da 12 non vanno bene ci vogliono ventole ignoranti(e non parlo di dimensioni, ma di giri), non che costose....
io cercherei il modo di metter un altra ventola di iniezione dell'aria sul puntino giallo......
Per il discorso vga è inutile pompare aria fredda vicino la scheda , se il case ha gia un buon sistema di ventilazione, ci sarà gia aria fredda dentro lo stesso.....

Poi non per dire nulla ma come potete vedere in firma sono abbastanza specializzato in modifiche hai dissi delle vga e per esperienza ti dico che se anche metti una ventola davanti la 4870 al max puoi guadagnare 2 gradi ma se ti dice bene......se la vuoi raffredare bene (cosa inutile se non overclokki) ti devi prendere un bel accelero extreme o cmq aprire e modificare il dissi di serie

[superalfredorossi]

Originariamente inviato da imoracing42

Poi non per dire nulla ma come potete vedere in firma sono abbastanza specializzato in modifiche hai dissi delle vga e per esperienza ti dico che se anche metti una ventola davanti la 4870 al max puoi guadagnare 2 gradi ma se ti dice bene......se la vuoi raffredare bene (cosa inutile se non overclokki) ti devi prendere un bel accelero extreme o cmq aprire e modificare il dissi di serie

Sono daccordo, un dissi come si deve sulla vga al posto del triste stock...in questo caso non essendoci espulsione del calore prodotto dalla gpu sul retro allora assolutamente la ventola del case laterale (cioè quella blu in alto a case sdraiato) in espulsione.

[CoreVD]

Non overclocko!

In definitiva: tra i 3 case da me postati ce n'è uno che mi consigliate come "migliore" degli altri?

[imoracing42]

ti suggerisco questo:

http://www.overclockers-store.com/co...vo-p-2305.html

Piu economico degli altri , piu arieggiato con una maggiore gestione delle ventole,
ha anche l'ali sotto.....e per esperienza visto che l'ho avuto ti dico puire che è solido e robusto, niente da invidiare a case che mediamente costano il doppio se non piu

[CoreVD]

Guarda l'ho guardato e fosse per me lo prenderei dato che non ho esigenze estetiche...
Ma non ha il cable management e con la scheda video sarei al limite con i CM... Non vorrei avere problemi...

Di quelli da me postati non se ne salva nemmeno uno?

[hibone]

ma prendere direttamente un case desktop?

[CoreVD]

Ehm... Un tower non è pressochè identico ad un desktop?

[superalfredorossi]

Originariamente inviato da imoracing42

ti suggerisco questo:

http://www.overclockers-store.com/co...vo-p-2305.html

Piu economico degli altri , piu arieggiato con una maggiore gestione delle ventole,
ha anche l'ali sotto.....e per esperienza visto che l'ho avuto ti dico puire che è solido e robusto, niente da invidiare a case che mediamente costano il doppio se non piu

Ma guarda che bel case hai tirato fuori dal cilindro
L'ideale per le esigenze CoreVD...ventole fronte-retro in immissione e laterali in espulsione proprio in prossimità di cpu-gpu.

[CoreVD]

Mi sta tentando da matti anche se non ha il cable management...

[hibone]

Originariamente inviato da CoreVD

Ehm... Un tower non è pressochè identico ad un desktop?

no, non necessariamente. di solito i tower tendono ad essere piuttosto larghi, con un certo spazio addizionale tra la parete laterale e il bracket pci. i desktop in tal senso hanno proporzioni leggermente diverse.

io comunque mi riferivo alla scomodità di avere gli slot di hdd e periferiche ottiche in verticale, i pedini fuori posto, e la vicinanza delle aperture sul piano d'appoggio che potrebbero favorire l'ingresso della povere, chiaramente c'è pure la possibilità di graffiare la parete usata come piano d'appoggio.

al di la di questo, c'è anche da considerare che se prendi un ali cinese, ( o di marca ma ultraeconomico), solitamente è tutta plastica ed è poco robusto, per cui finisce col danneggiarsi presto.

attualmente è un po che non cerco, per cui non sono più aggiornatissimo.
Mi ricordo che coolermaster aveva prodotto un case (media281) reversibile desktop/tower, altrimenti c'era il 2400 di antec che era un ottimo prodotto.
se vuoi il massimo della libertà puoi prendere il case della lubic, che in europa era commercializzato da aerocool. Sennò mi pare c'erano il mozart e il bach della thermaltake...

probabilmente qualcosa di decente dovrebbe essere ancora in commercio. controlla i siti di recensioni tipo anandtech xbitlab silentpcreview e così via...

[CoreVD]

Il problema è che ho intenzione di comprare il tutto e far montare/testare da http://www.f2store.it quindi devo prendere uno dei loro case...

[superalfredorossi]

Originariamente inviato da CoreVD

Mi sta tentando da matti anche se non ha il cable management...
Le ventole costano molto?

Per il cable management dovrai usare un po' più di astuzia (sui case più difficili da cablare c'è più da divertirsi )

Le ventole da 120 costano mediamente 10 euro, ma si possono trovare buone ventole (ad esempio arctic cooling o zalman) anche a 6-7 euro se non meno.

Un buon rapporto portata d'aria/rumore ce l'hai a 700-900 rpm qualunque ventola prendi per cui io prevederei un rheobus o altro sistema per poter regolare ed ottimizzare il flusso d'aria: io ad esempio ho solo 2 ventole sul case, entrambe pwm e condividono con la ventola della cpu il segnale pwm proveniente dalla mobo in modo che tutta la ventilazione del case sia automatica.

[hibone]

Originariamente inviato da CoreVD

Il problema è che ho intenzione di comprare il tutto e far montare/testare da http://www.f2store.it quindi devo prendere uno dei loro case...

in quel caso potresti vedere il three hundred della antec.

[CoreVD]

EDIT

[CoreVD]

Sto guardando i sistemi di aerazione di tutti i case proposti (ho escluso l'unico orizzontale dato che probabilmente è il peggiore):

COOLTEK K3 EVO
- 1 ventola da 120 frontale
- 1 ventola da 120 posteriormente
- 2 ventole da 120 sul pannello sinistro
- 1 ventola da 120 sul pannello d'appoggio??
http://www.overclockers-store.com/co...vo-p-2305.html


Antec Three Hundred
- 1 ventola posteriore da 120
- 1 ventola superiore da 140
- 2 ventole frontali da 120 (queste potrebber arieggiare il famoso "pallino giallo"?)
- 1 ventola laterale da 120
http://www.f2store.it/index.php?main...oducts_id=1847


Xigmatek Utgard Midi Tower
- 1 ventola anteriore da 120
- 1 ventola posteriore da 120
- 4 ventole laterali da 120 e/o (non mi è chiaro) 1 ventola da 200/220
- 1 ventola sopra da 170 (oppure 2 da 120/140)
- 1 ventola da 120/140 "Bottom Fan" (optional, with 14cm tool-free holder) (non mi è chiaro dove sia sinceramente)
http://www.f2store.it/index.php?main...oducts_id=3588


Come capisco la posizione dell'alimentatore negli ultimi 2 case?

[Marci]

Provare con questo? mi sembra molto ben ventilato, però non so se ci entra la scheda video

[hibone]

Originariamente inviato da CoreVD

Sto guardando i sistemi di aerazione di tutti i case proposti (ho escluso l'unico orizzontale dato che probabilmente è il peggiore):

Antec Three Hundred
- 1 ventola posteriore da 120
- 1 ventola superiore da 140
- 2 ventole frontali da 120 (queste potrebber arieggiare il famoso "pallino giallo"?)
- 1 ventola laterale da 120
http://www.f2store.it/index.php?main...oducts_id=1847

qui l'alimentatore sta in basso, non ricordo se la ventola pesca fuori o meno, ma cambia poco. le ventole che arrivano già installate sono quella superiore e quella posteriore.

se non ricordo male la tua scheda video espelle l'aria calda direttamente all'esterno. le due ventole preinstallate sono in estrazione e sono sufficienti a garantire il ricambio d'aria. L'aria entra da sola, visto che la parete frontale è tutta forata, mettere altre ventole in immissione sembra, a prima vista, inutile, rischi solo che si intasino di polvere e rendano il sistema più rumoroso.
