[Thread Ufficiale] Thermaltake Commander MS-I (USB 3.0)

[Kevin[clod]]

Thermaltake Commander MS-I

FEATURE
- Rivestimento interno nero
- Bay periferiche 3,5'' e 5,25'' tool-free
- PSU posto in basso per una facile installazione
- Paratia posteriore con fori per il cable management
- Supporta schede grafiche fino a 320mm (12,5")
- Supporta dissipatori a torre fino a 170 mm
- Ventola posteriore da 120mm con LED blu
- Porta USB 3.0 anteriore con collegamento sul retro della mb (versione VN400A1W2N ), con colleggamento interno per la versione Snow Edition
- Finestra laterale trasparente stilizzata
- Filtri presenti nella parte inferiore in corrispondenza dall'alimentatore, nella parte anteriore in corrispondenza della ventola e dietro i frontalini da 5,25''.

SPECIFICHE
Tipo case: Middle Tower
Pannello laterale: Transparent Window
Peso: 4.5 kg / 9.9 lb
Dimensioni (D*W*H): 484.0 x 202.0 x 426.0 mm (19.1 x 8.0 x 16.8 inch)
Sistema di raffreddamento
Front (Intake) : 120 x 120 x 25 mm (optional)
Rear (Exhaust) : 120 x 120 x 25 mm Blue LED fan, 1000rpm, 16dBA
Top (Exhaust) : 120 x 120 x 25 mm (optional)
Bottom (Intake) : 120 x 120 x 25 mm (optional)
Drive Bays
- Esterni: 3 x 5.25’’ - 1 x 3.5’’
- Interni: 5 x 3.5’’ - 1 x 2.5
Materiale: SECC
Colore: Esterno e interno: Black
Slot di espansione: 7
Schede madri: Support Micro ATX , Standard ATX
I/O Ports
USB3.0 X 1 (modello VN400A1W2N)
USB2.0 X 1
Audio port MIC & Speaker (support AC’97 & HD Audio)
Alimentatore: Standard PS2 PSU (optional)
Liquid Cooling Capable: SI
Altro
CPU cooler height limitation: 170mm
VGA length limitation: 320mm

VERSIONI
Commander MS-I usb 3.0 (VN400A1W2N) - versione nera
Commander MS-I Snow edition usb 3.0 (VN40006W2N) - versione bianca e nera

GALLERIA SITO UFFICIALE
http://thermaltakeusa.com/Product.as...8&ID=2051#Tab2







DOWNLOAD
-Manuale d'uso

FAQ:
-Qual è la lunghezza massima per la scheda video? 320mm
-Qual è l'altezza massima per il dissipatore? 170mm
-Il case ha la paratia forata per il cable management? SI
-E' dotato di filtri antipolvere? SI, sono presenti filtri antipolvere sul fondo(in corrispondenza dell'ALI),e lungo tutta la paratia anteriore (zona hard disk e dietro i frontalini)
-Ho avuto problemi nel montare sul fondo un SSD da 9,5 mm con la ventola anteriore.Avvitando prima l'ssd e poi aggiungendo la ventola anteriore in immissione questa praticamente poggia sull'ssd, anche se non dovrebbero esserci particolari problemi visto che l'ssd non ha parti in movimento.

REVIEW:
http://pro-clockers.com/cases/2153-t...mid-tower.html
http://vr-zone.com/articles/thermalt...w/13308-1.html
http://www.techpowerup.com/reviews/T...-I_USB3/1.html
http://www.eteknix.com/reviews/cases...hassis-review/
http://hardware.hdblog.it/2012/03/31...-snow-edition/
http://www.kitguru.net/components/ca...-snow-edition/
http://www.xfastest.com/thread-63413-1-1.html
http://www.xfastest.com/thread-62591-1-1.html
http://www.xfastest.com/thread-64133-1-1.html
VIDEO REVIEW:
http://www.youtube.com/watch?v=BxHKB...layer_embedded
http://www.youtube.com/watch?v=YDxRe...eature=related
http://www.youtube.com/watch?v=9kFD6...eature=related

PREZZO:
La versione nera con usb 3.0 si trova nei vari shop su prezzi che vanno dai 40 ai 45€.

[Kevin[clod]]

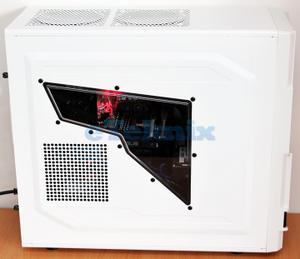

Foto prese in rete

[Kevin[clod]]

Foto possessori
-Kevin[clod]
__
Da notare l'ssd ancora sul fondo da sistemare ,inoltre secondo me potrei ancora ottimizzare.

-PiemoG
Al buio:

Cable management:

Fan MOD seconda ventola:
------- FOTO CON SISTEMA COMPLETO, con kuhler 620 a liquido

-matteo170693
--- retro--------ULTERIORI MODIFICHE
mod by matteo170693

-Nones


the fear 99
http://www.hwupgrade.it/forum/showpo...&postcount=115 mod installazione kuhler 920
http://www.hwupgrade.it/forum/showpo...&postcount=121

MOD by alfaromeocarlo
http://www.hwupgrade.it/forum/showpo...&postcount=144

klaudio10
http://www.hwupgrade.it/forum/showpo...&postcount=168

............postate le vostre foto nel topic....verranno inserite qui

[Kevin[clod]]

AIR COOLING SYSTEM

[Danilo999]

io sarei propenso all' acquisto di questo case ma com'è di qualità?

[Kevin[clod]]

Secondo me per quello che costa(40€) ha un'ottimo rapporto qualita/prezzo......si inserisce nella fascia dei vari cm 430-431, thermaltake v3 e v4,ma ha varie cose che mancano ai concorrenti, vedi usb3.0 e fori sulla paratia......imho se cerchi qualcosa di valido in quella fascia di prezzo....

[Danilo999]

ero indeciso con l' itek voolcan e questo quale dei due e il migliore?

[Kevin[clod]]

Originariamente inviato da Danilo999

ero indeciso con l' itek voolcan e questo quale dei due e il migliore?

non conosco l'itek.....

[matteo170693]

sono un felice possessore di questo case...per quel che costa è ottimo.


vorrei solo segnalare alcune cose:

1) non tutte le griglie hanno gli appositi fori per le viti
2) le griglie del pannello superiore potrebbero non essere compatibili con ventole 120x120x25, infatti 25mm nel mio caso sono troppi e la ventola non ci sta perchè va a toccarmi i 4 slot della ram
3) il filtro antipolvere anteriore fa passare davvero poca aria, avendo una ventola anteriore l'ho tolto
4) al posto delle clip per bloccare i drive interni ho usato delle viti, le clip infatti non mi sembrano abbastanza solide
5) con un alimentatore non modulare i cavi potrebbero non starci tutti dietro il pannello appositamente installato dietro la mobo

[matteo170693]

vi posto un po di foto del mio pc con relativa spiegazione del flusso d'aria.....


1) in questa foto a case chiuso le frecce indicano il flusso d'aria. l'aria entra dal pannello frontale e da quello laterale (altezza vga), mentre esce dal pannello posteriore. la presenza di griglie traforate nella parte superiore permette poi all'aria non catturata dalle ventole di uscire




2) il case aperto. le frecce evidenziano ora anche il flusso interno, in particolare l'aria calda prodotta dalla vga viene spinta verso destra dalle 2 ventoline della scheda video, essendo calda risale ma viene catturata dalla ventola a led blu sul dissipatore che la fa filtrare attraverso il dissipatore stesso. viene poi fatta uscire da 2 ventole in emissione, una sul dissi e l'altra sul pannello posteriore per velocizzare il tutto.




3) immagine più dettagliata del dissipatore: il flusso d'aria calda proveniente da tutte le componenti del pc (eccetto la cpu) viene intercettato dalla ventola a led blu. l'aria filtra attraverso il dissipatore catturando anche il calore delle lamine in alluminio (calore generato dal processore) e viene espulsa dalla ventola a led bianchi. il tutto viene accelerato da una ventola posta in emissione sul case.




4) un paio di altre immagini dell'interno







ottimizzando il flusso d'aria in questo modo ottengo temperature eccellenti. vga mai sopra i 70° in full load, cpu mai sopra i 45\50° in full load, hdd mai sopra i 30°....il tutto in una stanza a circa 20° di temperatura.
il voltaggio delle 2 ventole in immissione e della ventola in estrazione è stato modificato portandolo da 12 a 7V, in maniera che girino a meno rpm e facciano meno rumore; come vedete le temperature restano ottime.

[Kevin[clod]]

Originariamente inviato da matteo170693

sono un felice possessore di questo case...per quel che costa è ottimo.
vorrei solo segnalare alcune cose:

1) non tutte le griglie hanno gli appositi fori per le viti
2) le griglie del pannello superiore potrebbero non essere compatibili con ventole 120x120x25, infatti 25mm nel mio caso sono troppi e la ventola non ci sta perchè va a toccarmi i 4 slot della ram
4) al posto delle clip per bloccare i drive interni ho usato delle viti, le clip infatti non mi sembrano abbastanza solide
5) con un alimentatore non modulare i cavi potrebbero non starci tutti dietro il pannello appositamente installato dietro la mobo

1)infatti non tutte le griglie sono predisposte per le ventole come indicato qui:

le predisposizioni sono la 1-2-3-4, poi volendo c'è la possibilità aggiuntiva di mettere la ventola sulla paratia sinistra come hai fatto te.

2)come detto prima la griglia superiore su cui ci sono le predisposizioni per le viti è quella sopra le ram, non so perchè a te tocca le ram.....probabile che la tua mobo abbia gli slot più in alto?? o forse perchè hai le vengeance normali, cioè quelle alte?perchè in rete ho visto foto di chi aveva montato la ventola in alto.....

4)io invece le clip interne le ho usate tranquillamente per gli hd, quindi senza viti e non ho nessuna vibrazione, mentre per il masterizzatore dvd oltre alla clip ho messo anche 2 viti(una per lato) giusto per sicurezza(vedi foto sotto)

5)Io ho il tuo stesso alimentatore xfx pro 550w.....e sono riuscito a sistemare tranquillamente i cavi dietro i bay degli hd(inclusi quelli per la s.video visto che per il momento sono con l'integrata, quindi ne ho sistemati 2 cavi in + per intenderci),poi il 24pin e il 12v(che nella foto non si vede, perchè spunta proprio sopra il dissi) li ho fatti passare da dietro, ecco le foto:
__
Da notare l'ssd ancora sul fondo da sistemare.Poi se ho tempo faccio qualche altra foto,cmq secondo me potrei ancora ottimizzare.

Te volendo potresti fare un lavoro di ottimizzazione ma se ben ricordo mi hai detto nell'altro topic che non ti interessava ottimizzare il flusso dei cavi visto che smonti spesso il pc e quindi sarebbe stato inutile.......

[DerRichter]

Devo dire che per questa fascia di prezzo è molto valido, ho avuto l'occasione di provarne uno e sinceramente non gli davo un prezzo di soli 40€...

[Kevin[clod]]

Matteo la ventola sulla paratia laterale è messa in immissione giusto??
hei per caso provato a metterla in espulsione e testare le temperature?

Foto trovate in rete: http://www.pakgamers.com/forums/f139...8/#post1645711
in fondo si nota una seconda ventola anteriore messa sotto il dvd.

Compatibilità dissipatori:
cooler master V6 alto 165mm
Arctic Freezer 13 PRO 160mm

Originariamente inviato da DerRichter

Devo dire che per questa fascia di prezzo è molto valido, ho avuto l'occasione di provarne uno e sinceramente non gli davo un prezzo di soli 40€...

stessa impressione che ho avuto io.

[matteo170693]

Inizialmente l'avevo messa in estrazione ma poi l'ho portata in immissione perche si trova relativamente in basso quindi i punti di estrazione aria sono altri.

Qualcuno sa dirmi se ci sono pannelli lcd che segnalano lo stato delle componenti da 5.25"?

[Kevin[clod]]

Originariamente inviato da matteo170693

sono un felice possessore di questo case...per quel che costa è ottimo.
vorrei solo segnalare alcune cose:

3) il filtro antipolvere anteriore fa passare davvero poca aria, avendo una ventola anteriore l'ho tolto

3)per quanto riguarda il filtro antipolvere penso sia normale, io lo uso cmq.....quando noto che si vede la polvere sul davanti ci faccio una passata con l'aspirapolvere e ritorna pulito.

Cmq volendo puoi sostiruirlo con un pezzo di zanzariera.....che probabilmente trattiene meno.

Originariamente inviato da matteo170693

Qualcuno sa dirmi se ci sono pannelli lcd che segnalano lo stato delle componenti da 5.25"?

intendi pannelli da 5,25 che regolano ventole e segnalano le temperature??certo che ci sono.....

[Kevin[clod]]

ops...doppio

[matteo170693]

Originariamente inviato da Kevin[clod]

3)per quanto riguarda il filtro antipolvere penso sia normale, io lo uso cmq.....quando noto che si vede la polvere sul davanti ci faccio una passata con l'aspirapolvere e ritorna pulito.

Cmq volendo puoi sostiruirlo con un pezzo di zanzariera.....che probabilmente trattiene meno.

intendi pannelli da 5,25 che regolano ventole e segnalano le temperature??certo che ci sono.....

intendo pannelli lcd che si possono inserire in uno slot 5.25".

so che ci sono ma non so perchè pur avendoli cercati non trovo nulla su google

[Kevin[clod]]

Originariamente inviato da matteo170693

intendo pannelli lcd che si possono inserire in uno slot 5.25".

so che ci sono ma non so perchè pur avendoli cercati non trovo nulla su google

si ma con che funzione li cerchi??se per regolare ventole e avere info sulle temperature come ti ho detto ce ne sono molti..

[matteo170693]

Originariamente inviato da Kevin[clod]

si ma con che funzione li cerchi??se per regolare ventole e avere info sulle temperature come ti ho detto ce ne sono molti..

non mi serve un regolatore di ventole...mi servirebbe più che altro un pannello lcd che mostri temperature e carico percentuale delle componenti in esercizio

[Kevin[clod]]

Originariamente inviato da matteo170693

non mi serve un regolatore di ventole...mi servirebbe più che altro un pannello lcd che mostri temperature e carico percentuale delle componenti in esercizio

mi sembra ce ne siano o che regolano ventole e visualizzano temperature, oppure altri che danno solo informazioni sul pc in base ad un apposito software che si installa.Cmq qui siamo O.T.
